ОСНОВНЫЕ РАЗМЕРЫ
ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБЫ
(ГОСТ 6211-81)
Стандарт распространяется на трубную коническую резьбу с конусностью 1: 16 . применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81.
Конусность 2tg(φ /2) = 1: 16;
φ = 3°34"48"; φ/2 = 1°47"24";
d и D - наружные диаметры соответственно наружной и внутренней резьбы;
d 1 и D 1 - внутренние диаметры соответственно наружной и внутренней
резьбы;
d 2 и D 2 - средние диаметры соответственно наружной и внутренней
резьбы;
Р - шаг резьбы;
φ - угол конуса; φ/2 - угол уклона;
Н - высота исходного треугольника;
Н 1 - рабочая высота профиля;
R - радиус закругления вершины и впадины резьбы;
С - срез вершин и впадин резьбы;
l 1
- рабочая длина резьбы;
l 2
- длина наружной резьбы от торца до основной плоскости.
размеры, мм
Обозна-чение размера резьбы | Шаг P | Число шагов на длине 25,4 мм | H | H 1 | C | R | Диаметры резьбы в основной плоскости | Длина резьбы | |||
d = D | d 2 = D 2 | d 1 = D 1 | l 1 | l 2 | |||||||
1/16" | 0,907 | 28 | 0,870935 | 0,580777 | 0,145079 | 0,124511 | 7,723 | 7,142 | 6,561 | 6,5 | 4,0 |
1/8" | 9,728 | 9,147 | 8,566 | ||||||||
1/4" | 1,337 | 19 | 1,283837 | 0,856117 | 0,213860 | 0,183541 | 13,157 | 12,301 | 11,445 | 9,7 | 6,0 |
3/8" | 16,662 | 15,806 | 14,950 | 10,1 | 6,4 | ||||||
1/2" | 1,814 | 14 | 1,741870 | 1,161553 | 0,290158 | 0,249022 | 20,955 | 19,793 | 18,631 | 13,2 | 8,2 |
3/4" | 26,441 | 25,279 | 24,117 | 14,5 | 9,5 | ||||||
1" | 2,309 | 11 | 2,217187 | 1,478515 | 0,369336 | 0,316975 | 33,249 | 31,770 | 30,291 | 16,8 | 10,4 |
1 1/4" | 41,910 | 40,431 | 38,952 | 19,1 | 12,7 | ||||||
1 1/2" | 47,803 | 46,324 | 44,845 | ||||||||
2" | 59,614 | 58,135 | 56,656 | 23,4 | 15,9 | ||||||
2 1/2" | 75,184 | 73,705 | 72,226 | 26,7 | 17,5 | ||||||
3" | 87,884 | 86,405 | 84,926 | 29,8 | 20,6 | ||||||
3 1/2" | 100,330 | 98,851 | 97,372 | 31,4 | 22,2 | ||||||
4" | 113,030 | 111,551 | 110,072 | 35,8 | 25,4 | ||||||
5" | 138,430 | 136,951 | 135,472 | 40,1 | 28,6 | ||||||
6" | 163,830 | 162,351 | 160,872 |
ОБОЗНАЧЕНИЕ
В условное обозначение резьбы должны входить: буквы (R - для конической наружной резьбы, R с - для конической внутренней резьбы, R p - для цилиндрической внутренней резьбы) и обозначение размера резьбы:
наружная трубная коническая резьба - R 1 1/2
внутренняя трубная коническая резьба - R с 1 1/2
внутренняя трубная цилиндрическая резьба - R p 1 1/2
левая резьба - R 1 1/2LH, R с 1 1/2LH, R p 1 1/2LH.
Резьбовое соединение обозначают дробью, например Rc/R или Rp/R в числителе которой указывают буквенное обозначение внутренней резьбы, а в знаменателе - наружной резьбы, и размер резьбы.
Например: R с /R 1 1/4LH
.
ДОПУСКИ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБЫ
(ГОСТ 6211-81)
размеры, мм
Профиль резьбы | Обозначение размера резьбы | Смещение основной плоскости резьбы | Предельные отклонения диаметра внутренней цилиндрической резьбы |
|
±Δ 1 l 1 | ±Δ 2 l 2 | |||
1/16" | 0,9 | 1,1 | ± 0,071 | |
1/8" | ||||
1/4" | 1,3 | 1,7 | ± 0,104 | |
3/8" | ||||
1/2" | 1,8 | 2,3 | ± 0,142 | |
3/4" | ||||
1" | 2,3 | 2,9 | ± 0,180 | |
1 1/4" | ||||
1 1/2" | ||||
2" | ||||
2 1/2" | 3,5 | 3,5 | ± 0,217 | |
3" | ||||
3 1/2" | ||||
4" | ||||
5" | ||||
6" | ||||
В основной плоскости средний диаметр имеет номинальное значение. | ||||
Примечание. Предельное отклонение ±Δ 1 l 1 и ±Δ 2 l 2 не распространяется на резьбы с длинами, меньшими указанных в первой таблице. |
Допускается применять более короткие длины резьб.
Разность действительных размеров l 1 - l 2 должна быть не менее разности номинальных размеров l 1 и l 2 указанных в первой таблице.
Похожие документы:
ГОСТ 3469-91 - Микроскопы. Резьба для объективов. Размеры
ГОСТ 4608-81 - Резьба метрическая. Посадки с натягом
ГОСТ 5359-77 - Резьба окулярная для оптических приборов. Профиль и размеры
ГОСТ 6042-83 - Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 - Резьба коническая дюймовая с углом профиля 60 градусов
ГОСТ 6211-81 - Резьба трубная коническая
ГОСТ 6357-81 - Резьба трубная цилиндрическая
ГОСТ 8762-75 - Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры
ГОСТ 9000-81 - Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9484-81 - Резьба трапецеидальная. Профили
ГОСТ 9562-81 - Резьба трапецеидальная однозаходная. Допуски
ГОСТ 9909-81 - Резьба коническая вентилей и баллонов для газов
ГОСТ 10177-82 - Резьба упорная. Профиль и основные размеры
ГОСТ 11708-82 - Резьба. Термины и определения
ГОСТ 11709-81 - Резьба метрическая для деталей из пластмасс
ГОСТ 13535-87 - Резьба упорная усиленная 45 градусов
ГОСТ 13536-68 - Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
ГОСТ 16093-2004 - Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 - Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 24737-81 - Резьба трапецеидальная однозаходная. Основные размеры
ГОСТ 24739-81 - Резьба трапецеидальная многозаходная
ГОСТ 25096-82 - Резьба упорная. Допуски
ГОСТ 25229-82 - Резьба метрическая коническая
ГОСТ 28487-90 - Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски
Казалось бы что в трубах сложного? Соединяй и крути... Но, если вы не сантехник и не инженер с профильным образованием, то обязательно возникнут вопросы за ответами на которые придется идти куда глаза глядят. А глядят они скорее всего первым делом в интернет)
Ранее мы уже говорили о диаметрах металлических труб в этом материале . Сегодня же попробуем внести ясность в резьбовые соединения труб различного назначения. Мы постарались не загромождать статью определениями. Базовую терминологию содержит ГОСТ 11708-82 с которым каждый может ознакомиться самостоятельно.
Трубная цилиндрическая резьба. ГОСТ 6357 - 81
Направление: Левая
Класс точности: Класс А (повышенный), Класс В (нормальный)
Почему в дюймах?
Дюймовый размер пришел к нам от западных коллег, поскольку требования действующего на постсоветском пространстве ГОСТ а сформулированы на базе резьбы BSW (British Standard Whitworth или резьба Витворта). Джозеф Витворт (1803 - 1887) инженер-конструктор и изобретатель в далеком 1841 году продемонстрировал одноименный винтовой профиль для разъемных соединений и позиционировал его как универсальный, надежный и удобный стандарт.
Данный тип резьбы используется как в самих трубах так и элементах трубных соединений: контргайках, муфтах, угольниках, тройниках (см. картинку выше ). В сечении профиля мы видим равнобедренный треугольник с углом 55 градусов и закруглениями на вершинах и впадинах контура, которые выполняются для высокой герметичности соединения.
Нарезка резьбового соединения осуществляется на размерах до 6”. Все трубы большего размера для надежности соединения и предотвращения разрыва фиксируют сваркой.
Условное обозначение в международном стандарте
Международная: G
Япония: PF
Великобритания: BSPP
Указывается буква G и диаметр проходного отверстия (внутр. Ø) трубы в дюймах. Наружный диаметр непосредственно резьбы в обозначении не присутствует.
Пример:
G 1/2 - резьба трубная цилиндрическая наружная, внутренний Ø трубы 1/2"". Наружный диаметр трубы составит 20,995 мм, кол-во шагов на длине 25,4 мм будет равно 14.
Также может быть обозначен класс точности (А,В) и направление витков (LH).
Например:
G 1 ½ - В - резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В.
G1 ½ LH- В - резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В, левая.
Длина свинчивания обозначается последней в мм: G 1 ½ -В-40 .
Для внутренней трубной цилиндрической резьбы будет обозначен только Ø трубы для которой предназначено отверстие.
Таблица размеров трубной цилиндрической резьбы
Размер резьбы |
Шаг резьбы, мм |
Число ниток на дюйм |
Диаметры резьбы |
|||
Как определить шаг дюймовой резьбы
Привожу для вас картинку из англоязычного интернета, которая наглядно демонстрирует методику. Трубная резьба характеризуется не размером между вершинами профиля, а количеством витков на 1 дюйм вдоль оси резьбы. В помощь обычная рулетка или линейка. Прикладываем, отмеряем один дюйм (25,4мм) и считаем визуально число шагов.
На картинке с примером (см. выше ) threads - с английского это буквально "нитки резьбы". В данном случае их 18 шт. на один дюйм.
Ещё проще, если в вашем ящике с инструментом завалялся резьбомер для дюймовой резьбы. Измерения проводить очень удобно, но необходимо помнить, что дюмовые резьбы могут отличаться по углу вершины 55° и 60°.
Конические трубные резьбы
рисунок трубные конические резьбы
Коническая трубная резьба ГОСТ 6211-81 (1-й типоразмер)
Единица измерения параметров: Дюйм
Соответствует закругленному профи-лю трубной цилиндрической резьбы с углом 55°. См. верхнюю часть (I) трехмерного изображения "рисунок трубные конические резьбы".
Условное обозначение
Международная: R
Япония: PT
Великобритания: BSPT
Указывается буква R и номинальный диаметр Dy. Обозначение R означает наружный вид резьбы, Rc внутренний, Rp внутренний цилиндрический. По аналогии с цилиндрической трубной резьбой для левой резьбы используется LH.
Примеры:
R1 ½ - наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма.
R1 ½ LH - наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма, левая.
Коническая дюймовая резьба ГОСТ 6111 - 52 (2-й типоразмер)
Единица измерения параметров: Дюйм
Имеет угол профиля 60°. См. нижнюю часть (II) трехмерного изображения "рисунок трубные конические резьбы". Применяется в трубопроводах (топливных, водяных, воздушных) машин и станков с относительно невысоким давлением. Использование данного типа соединения предполагает герметичность и стопорение резьбы без дополнительных специальных средств (льняных нитей, пряжи с суриком).
Условное обозначение
Пример:K ½ ГОСТ 6111 - 52
Расшифровывается как: резьба коническая дюймовая с наружным и внутренним диаметром в основной плоскости примерно равным наружному и внутреннему Ø трубной цилиндрической резьбы G ½
Таблица основных параметров конической дюймовой резьбы
Обозначение размера резьбы (d,дюймы) | Число ниток на 1" n | Шаг резьбы S, мм | Длина резьбы, мм | Наружный диаметр резьбы в основной плоскости d, мм | |
Рабочая l1 | От торца трубы до основной плоскости l2 | ||||
1/16 | 27 | 0,941 | 6,5 | 4,064 | 7,895 |
1/8 | 27 | 0,941 | 7,0 | 4,572 | 10,272 |
1/4 | 18 | 1,411 | 9,5 | 5,080 | 13,572 |
3/8 | 18 | 1,411 | 10,5 | 6,096 | 17,055 |
1/2 | 14 | 1,814 | 13,5 | 8,128 | 21 793 |
3/4 | 14 | 1,814 | 14,0 | 8,611 | 26,568 |
1 | 11 1/2 | 2,209 | 17,5 | 10,160 | 33,228 |
1 1/4 | 11 1/2 | 2,209 | 18,0 | 10,668 | 41,985 |
1 1/2 | 11 1/2 | 2,209 | 18,5 | 10,668 | 48,054 |
2 | 11 1/2 | 2,209 | 19,0 | 11,074 | 60,092 |
Метрическая коническая резьба. ГОСТ 25229 - 82
Единица измерения параметров: мм
Изготавливается на поверхностях с конусностью 1:16
Используется при соединении трубопроводов. Угол при вершине витка равен 60°. Основная плоскость смещена относительно торца (см. рис выше ).
Условное обозначение
За буквами МК идет указание диаметра в основной плоскости и шаг резьбы в мм: МК 30х2
Таблица размеров метрической конической резьбы
Диаметр d резьбы для ряда | Шаг Р | Диаметр резьбы в основной плоскости | ||||||
1 | 2 | d = D | d2=D2 | d1=D1 | l | l1 | l2 | |
6 | --- | 1 | 6,000 | 5,350 | 4,917 | 8 | 2,5 | 3 |
8 | --- | 8,000 | 7,350 | 6,917 | ||||
10 | --- | 10,000 | 9,350 | 8,917 | ||||
12 | --- | 1,5 | 12,000 | 11,026 | 10,376 | 11 | 3,5 | 4 |
--- | 14 | 14,000 | 13,026 | 12,376 | ||||
16 | --- | 16,000 | 15,026 | 14,376 | ||||
--- | 18 | 18,000 | 17,026 | 16,376 | ||||
20 | --- | 20,000 | 19,026 | 18,376 | ||||
--- | 22 | 22,000 | 21,026 | 20,376 | ||||
24 | --- | 24,000 | 23,026 | 22,376 | ||||
--- | 27 | 2 | 27,000 | 25,701 | 24,835 | 16 | 5 | 6 |
30 | --- | 30,000 | 28,701 | 27,835 | ||||
--- | 33 | 33,000 | 31,701 | 30,835 | ||||
36 | --- | 36,000 | 34,701 | 33,835 |
Характеристика цилиндрической трубной/дюймовой резьбы относительно метрической
Основные характеристики "дюймовой" и "трубной" цилиндрических резьб по отношению к "метрической" резьбе для основных размеров.
Номинальный диаметр резьбы в дм |
Дюймовая резьба |
Трубная резьба |
||||
наружный диаметр, в мм |
число ниток на 1" |
наружный диаметр, в мм |
число ниток на 1" |
|||
ГОСТ 6211-81
Группа Г13
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Основные нормы взаимозаменяемости
РЕЗЬБА ТРУБНАЯ КОНИЧЕСКАЯ
Basic norms of interchangeability. Pipe taper thread
Дата введения 1983-01-01
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.1981 г. N 5789
3. ВЗАМЕН ГОСТ 6211-69
4. Стандарт полностью соответствует СТ СЭВ 1159-78
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Номер пункта |
|
Вводная часть, 1.2, 3.3, 4.2 |
6. ПЕРЕИЗДАНИЕ
Настоящий стандарт распространяется на трубную коническую резьбу с конусностью 1:16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357 и устанавливает профиль, основные размеры и допуски конической резьбы, а также допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной конической.
1. ПРОФИЛЬ
1. ПРОФИЛЬ

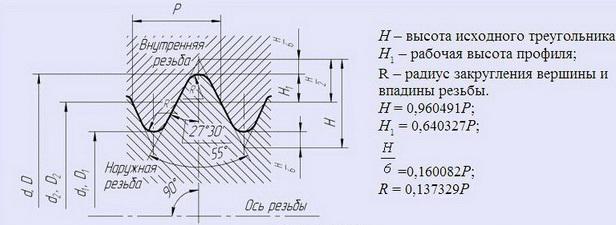

1.1. Номинальный профиль трубной конической резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт.1 и в табл.1.
Черт.1. Номинальный профиль трубной конической резьбы (наружной и внутренней) и размеры его элементов
Конусность ; ; ; - наружный диаметр наружной конической резьбы; - внутренний диаметр наружной конической резьбы; - средний диаметр наружной конической резьбы; - наружный диаметр внутренней конической резьбы; - внутренний диаметр внутренней конической резьбы; - средний диаметр внутренней конической резьбы; - шаг резьбы; - угол конуса; - угол уклона; - высота исходного треугольника; - рабочая высота профиля; - радиус закругления вершины и впадины резьбы; - срез вершин и впадин резьбы.
Таблица 1
Размеры в миллиметрах
Число шагов на длине 25,4 мм | |||||
Примечание. Числовые значения шагов определены из соотношения с округлением до третьего знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.
1.2. Размеры элементов профиля внутренней цилиндрической резьбы - по ГОСТ 6357 .
2. ОСНОВНЫЕ РАЗМЕРЫ
2.1. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт.2 и в табл.2.
Черт.2. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы
Рабочая длина резьбы; - длина наружной резьбы от торца до основной плоскости
Таблица 2
Размеры в миллиметрах
Обозначение | Диаметры резьбы в основной плоскости | Длина резьбы |
||||
Допускается применять более короткие длины резьб.
2.2. Числовые значения диаметров и вычисляют по следующим формулам
Числовые значения диаметра установлены эмпирически.
2.3. Разность действительных размеров должна быть не менее разности номинальных размеров и , указанных в табл.2.
2.4. Длина внутренней конической резьбы должна быть не менее 0,8 (, где - в соответствии с табл.3)*.
________________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных.
Таблица 3
Размеры в миллиметрах
Обозначение размера резьбы | Смещение основной плоскости резьбы | Предельные отклонения диаметра внутренней цилиндрической резьбы |
|
2; 3; 3; 4; 5; 6 |
Примечание. Предельные отклонения и не распространяются на резьбы с длинами, меньшими указанных в табл.2.
2.5. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт.3 и в табл.2.
Черт.3. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы
2.6. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее .
3. ДОПУСКИ
3.1. Осевое смещение основной плоскости наружной и внутренней резьб (черт.4) относительно номинального расположения не должно превышать значений, указанных в табл.3.
Черт.4. Осевое смещение основной плоскости наружной и внутренней резьб
Примечание. В основной плоскости средний диаметр имеет номинальное значение.
Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.
3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл.3.
3.3. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357 .
4. ОБОЗНАЧЕНИЯ
4.1. В условное обозначение резьбы должны входить: буквы ( - для конической наружной резьбы, - для конической внутренней резьбы, - для цилиндрической внутренней резьбы) и обозначение размера резьбы.
Условное обозначение для левой резьбы дополняется буквами .
Примеры условных обозначений резьбы:
- наружная трубная коническая резьба 1:
Внутренняя трубная коническая резьба 1:
Внутренняя трубная цилиндрическая резьба 1:
Левая резьба:
4.2. Резьбовое соединение обозначается дробью, например, или , в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе - наружной резьбы, и размером резьбы.
Примеры условных обозначений резьбовых соединений:
- трубная коническая резьба (внутренняя и наружная):
Внутренняя трубная цилиндрическая резьба (с допусками по настоящему стандарту) и наружная трубная коническая резьба:
Внутренняя трубная цилиндрическая резьба класса точности А по ГОСТ 6357 и наружная трубная коническая резьба:
ПРИЛОЖЕНИЕ (справочное). ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ОТДЕЛЬНЫХ ПАРАМЕТРОВ РЕЗЬБЫ
ПРИЛОЖЕНИЕ
Справочное
1. Настоящее приложение содержит информацию о предельных отклонениях отдельных параметров резьбы, которые являются исходными при проектировании резьбообразующего инструмента и расчете резьбовых калибров и не подлежат обязательному контролю, если это не установлено особо.
2. Предельные отклонения среза вершин и впадин (размера ), угла наклона боковой стороны профиля , шага и угла конуса (разность средних диаметров на длине ) конической резьбы приведены на черт.1 и в таблице.
Черт.1. Предельные отклонения среза вершин и впадин, угла наклона боковой стороны профиля, шага и угла конуса
es - верхнее отклонение среза вершины и впадины наружной резьбы; ES - верхнее отклонение среза вершины и впадины внутренней резьбы; ei - нижнее отклонение среза вершины и впадины наружной резьбы; EI - нижнее отклонение среза вершины и впадины внутренней резьбы; - допуск угла наклона боковой стороны профиля резьбы.
3. Предельные отклонения среза вершин и впадин (размера ) внутренней цилиндрической резьбы (черт.2) не должны превышать:
- среза вершин +0,05 мм (ES=+0,05 мм, ЕI=0);
- среза впадин ±0,025 мм (ES=+0,025 мм, EI=-0,025 мм)
Черт.2. Предельные отклонения среза вершин и впадин внутренней цилиндрической резьбы
Размеры в миллиметрах
Обозначение размера резьбы | Пред. откл. | Разность средних диаметров |
||||||||
шага на длине | ||||||||||
вершины | впадины | Пред. откл. |
||||||||
наружной резьбы | внутренней резьбы |
|||||||||
0,028 | 0,014 |
|||||||||
0,042 | 0,021 |
|||||||||
0,044 | 0,022 |
|||||||||
0,058 | 0,028 |
|||||||||
0,066 | 0,034 |
|||||||||
0,073 | 0,036 |
|||||||||
0,089 | 0,045 |
|||||||||
0,111 | 0,056 |
|||||||||
0,122 | 0,062 |
|||||||||
0,073 |
||||||||||
0,155 | 0,078 |
|||||||||
0,177 | 0,089 |
|||||||||
0,200 | 0,101 |
Примечание. Значение относится к расстояниям между витками резьбы. Действительное отклонение может быть со знаком минус или плюс.
Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Дюймовые и специальные резьбы: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6" при числе ниток на 1" от 28 до 11.
Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.
РАЗМЕРЫ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
(ГОСТ 6357-81)
Стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.
Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности - А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d 1 и D не устанавливаются.
размеры, мм
Обозначение резьбы | Число шагов z на длине 25,4 мм | Шаг P | Диаметр резьбы | Рабочая высота профиля H 1 | Радиус закругления R | H | H/6 | |||
1-й ряд | 2-й ряд | наружный d = D | средний d 2 = D 2 | внут-ренний d 1 = D 1 | ||||||
1/16" 1/8" | - | 28 | 0,907 | 7,723 | 7,142 | 6,561 | 0,580777 | 0,124557 | 0,871165 | 0,145194 |
9,728 | 9,147 | 8,566 | ||||||||
1/4" 3/8" | - | 19 | 1,337 | 13,157 | 12,301 | 11,445 | 0,856117 | 0,183603 | 1,284176 | 0,214029 |
16,662 | 15,806 | 14,950 | ||||||||
1/2" | 5/8" | 14 | 1,814 | 20,955 | 19,793 | 18,631 | 1,161553 | 0,249115 | 1,742331 | 0,290389 |
22,911 | 21,749 | 20,587 | ||||||||
26,441 | 25,279 | 24,117 | ||||||||
30,201 | 29,039 | 27,877 | ||||||||
1" | 1 1/8" 1 3/4" | 11 | 2,309 | 33,249 | 31,770 | 30,291 | 1,478515 | 0,317093 | 2,217774 | 0,369629 |
37,897 | 36,418 | 34,939 | ||||||||
41,910 | 40,431 | 38,952 | ||||||||
44,323 | 42,844 | 41,365 | ||||||||
47,803 | 46,324 | 44,845 | ||||||||
53,746 | 52,267 | 50,788 | ||||||||
59,614 | 58,135 | 56,656 | ||||||||
2 1/2" 3 1/2" | 2 1/4" 3 3/4" |
65,710 | 64,231 | 62,752 | ||||||
75,184 | 73,705 | 72,226 | ||||||||
81,534 | 80,055 | 78,576 | ||||||||
87,884 | 86,405 | 84,926 | ||||||||
93,980 | 92,501 | 91,022 | ||||||||
100,330 | 98,851 | 97.372 | ||||||||
106,680 | 105,201 | 103,722 | ||||||||
4" | 4 1/2" 5 1/2" |
113,030 | 111,551 | 110.072 | ||||||
125,730 | 124,251 | 122,772 | ||||||||
138,430 | 136,951 | 135,472 | ||||||||
151,130 | 149,651 | 148,172 | ||||||||
163,830 | 162,351 | 160,872 | ||||||||
При выборе размеров резьб 1-й ряд следует предпочитать 2-му. |
ДЛИНЫ СВИНЧИВАНИЯ по ГОСТ 6357-81
Длины свинчивания подразделяют на две группы: нормальные N и длинные L.
размеры, мм
Обозначение размера резьбы | Шаг P | Длина свинчивания | |
N | L | ||
1/16", 1/8" | 0,907 | cв. 4 до 12 | cв. 12 |
1/4", 3/8" | 1,337 | cв. 5 до 16 | cв. 16 |
1/2", 5/8" | 1,814 | cв. 7 до 22 | cв. 22 |
1", 1 1/8", 1 1/4", 1 3/8" | 2,309 | cв. 10 до 30 | cв. 30 |
1 1/2", 1 3/4", 2", 2 1/4", 2 1/2", 2 3/4", 3" | cв. 12 до 36 | cв. 36 | |
3 1/4", 3 1/2", 3 3/4", 4", 4 1/2", 5", 5 1/2", 6" | cв. 13 до 40 | cв. 40 | |
Числовые значения длин свинчивания установлены эмпирически. |
Условное обозначение для левой резьбы дополняется буквами LH.
Примеры условного обозначения резьбы класса точности A:
G 1 1/2-А
левой резьбы класса точности В:
G 1 1/2 LH-B
Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.
G 1 1/2 LH-B-40
Посадка обозначается дробью: в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе - обозначение класса точности наружной резьбы.
G 1 1/2-A/A; G 1 1/2 LH-A/B
Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:
G/R 1 1/2 - А
P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) распространялся на диаметры до 18" при числе ниток на 1" от 28 до 8.
Похожие документы:
- отверстия под нарезание резьбы
ГОСТ 3469-91 - Микроскопы. Резьба для объективов. Размеры
ГОСТ 4608-81 - Резьба метрическая. Посадки с натягом
ГОСТ 5359-77 - Резьба окулярная для оптических приборов. Профиль и размеры
ГОСТ 6042-83 - Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 - Резьба коническая дюймовая с углом профиля 60 градусов
ГОСТ 6211-81 - Резьба трубная коническая
ГОСТ 6357-81 - Резьба трубная цилиндрическая
ГОСТ 8762-75 - Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры
ГОСТ 9000-81 - Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9484-81 - Резьба трапецеидальная. Профили
ГОСТ 9562-81 - Резьба трапецеидальная однозаходная. Допуски
ГОСТ 9909-81 - Резьба коническая вентилей и баллонов для газов
ГОСТ 10177-82 - Резьба упорная. Профиль и основные размеры
ГОСТ 11708-82 - Резьба. Термины и определения
ГОСТ 11709-81 - Резьба метрическая для деталей из пластмасс
ГОСТ 13535-87 - Резьба упорная усиленная 45 градусов
ГОСТ 13536-68 - Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
ГОСТ 16093-2004 - Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 - Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 24737-81 - Резьба трапецеидальная однозаходная. Основные размеры
ГОСТ 24739-81 - Резьба трапецеидальная многозаходная
ГОСТ 25096-82 - Резьба упорная. Допуски
ГОСТ 25229-82 - Резьба метрическая коническая
ГОСТ 28487-90 - Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски
