Ил 28 подвесное вооружение. Легендарные самолеты. Применение в бою

8 июля 2013 года исполнилось 65 лет со дня первого полёта реактивного бомбардировщика Ил-28.
Создание самолёта такого класса стало возможным благодаря тому, что в 1947 году в СССР запустили в лицензионное серийное производство надежный, с большим ресурсом, английский ТРД с центробежным компрессором "Нин", развивающий взлетную тягу 2270 кгс. Возможность использования для защиты бомбардировщика только одной подвижной оборонительной установки и определила основные компоновочные особенности Ил-28. Таким образом, его проектирование "началось с хвоста".

Ил-28 создавался под экипаж из трех человек: лётчика, штурмана и кормового стрелка-радиста. Принимая решение отказаться от второго пилота при проектировании, учитывалась сравнительно небольшая продолжительность полета фронтового бомбардировщика, которая была равна в среднем 2,0-2,5 часа и не превышала 4-х часов. Работу летчика в крейсерском полете предполагалось облегчить установкой автопилота. Экипаж Ил-28 размещался в передней и задней герметизированных кабинах. Большая скорость полета Ил-28 потребовала принять специальные меры по обеспечению аварийного покидания. Рабочие места летчика и штурмана были оснащены катапультируемыми вверх креслами. Стрелок-радист в аварийной ситуации мог воспользоваться нижним входным люком, откинутая крышка которого защищала его от действия воздушного потока в момент отделения от самолета. Штурман находился в катапультируемом кресле в период взлета, посадки и воздушного боя. При работе с бомбардировочным прицелом он занимал место на другом сиденье, расположенном по правому борту самолета. Для удобства ведения огня и слежения за целью сиденье стрелка перемещалось по вертикали одновременно с перемещением .
Принятая схема оборонительного вооружения и состав экипажа позволили резко уменьшить геометрические размеры Ил-28 по сравнению с разрабатываемым ранее Ил-22.
Большой мидель ТРД "Нин"(в серии получили название ТРД РД-45Ф) и стремление предотвратить засасывания посторонних предметов с грунтовых ВПП привели к отказу от пилонного размещения двигателей и к установке их в мотогондолах, плотно прижатых к нижней поверхности крыла.
Ил-28 имел прямое крыло, скомпонованное из новых скоростных профилей СР-5с, разработанных в ЦАГИ. Снабженное простым однощелевым закрылком, это крыло обеспечило хорошие взлетно-посадочные характеристики, необходимые для базирования на малоподготовленных грунтовых аэродромах с ограниченной длиной ВПП. Крыло Ил-28 имело технологический разъем по плоскости хорд вдоль всего размаха. При этом каждая половина разделялась на ряд панелей, включавших в себя все элементы продольного и поперечного набора. Это давало возможность значительно расширить фронт работ, улучшить условия труда рабочих и заменить в серийном производстве ручную клепку станочной прессовой.
Для обеспечения требуемых характеристик устойчивости и управляемости во всем диапазоне скоростей полета на Ил-28 было решено установить стреловидное хвостовое оперение с симметричными профилями.

Первый серийный Ил-28

С целью упрощения обслуживания и удешевления производства на фюзеляже был выполнен продольный технологический разъем. Такое решение позволило механизировать клепально-сборочные работы и впервые в практике отечественного самолетостроения обеспечило открытые подходы ко всем элементам конструкции фюзеляжа, позволив быстро производить в нем монтаж оборудования и систем. Все гидро - и воздушные трубопроводы, а также электропроводка размещались в расположенных на обоих бортах фюзеляжа каналах, закрывавшихся снаружи легкосъемными панелями. Это упростило укладку и монтаж проводки, а в эксплуатации позволило производить быстрый и качественный контроль ее состояния, легко заменять вышедшие из строя отдельные элементы, что сокращало время подготовки самолета к вылету и, в конечном счете, повышало его боевую эффективность.
Самолёт был оснащён эффективной противообледенительной системой (ПОС). Применение на Ил-28 турбореактивных двигателей значительно упростило получение большого количества горячего воздуха и позволило быстро спроектировать наиболее эффективную в то время воздушно-тепловую ПОС, не имевшую выступающих в поток частей, отличавшуюся высокой надежностью в работе, малым весом и простотой в эксплуатации. В системе использовался горячий воздух, отбираемый от компрессоров двигателей, который направлялся в воздушные каналы по всему размаху передних кромок крыла, горизонтального оперения и киля. В их концевых обтекателях имелись выходные отверстия, через которые отработанный воздух сбрасывался в атмосферу. Работа системы была автоматизирована и не требовала вмешательства экипажа в процесс регулирования подачи воздуха. Система обеспечивала защиту от обледенения и в случае полета с одним отказавшим двигателем. Ил-28 оказались единственными самолетами в советских ВВС, которые промозглым днем 9 марта 1953 г., в условиях низко нависшей над столицей облачности со снегом и дождем, смогли пролететь на малой высоте над Красной площадью, отдавая последние воинские почести И.В.Сталину.

Основным вооружением Ил-28 являлись бомбы общей массой до 3000 кг. Они размещались в бомбоотсеке, размещённом под центропланом и оборудованном четырьмя кассетными и одним балочным держателями. На кассетные держатели могли подвешиваться бомбы калибра от 50 до 500 кг, а на балочный - весом от 1000 до 3000 кг. В номенклатуру бомбового груза входили фугасные, зажигательные, осколочные, бетонобойные и др. боеприпасы, а позже и ядерные "специзделия".

Бомбометание осуществлял штурман с помощью оптического прицела ОПБ-5, который позволял производить автоматическое прицеливание при бомбометании с горизонтального полета по подвижным и неподвижным целям. Прицел производил вычисление и отсчет углов прицеливания, наклона плоскости визирования, а в нужный момент автоматически включал цепь электросбрасывателя бомб. Для того, чтобы исключить влияние колебаний самолета на точность бомбометания, оптическая система прицела стабилизировалась с помощью гироскопа. Прицел имел связь с автопилотом и позволял штурману при прицеливании управлять маневром самолета по курсу без участия лётчика. В сложных метеорологических условиях вне видимости земли ориентировка, поиск, опознавание и поражение наземных целей осуществлялись с помощью радиолокационного прицела ПСБН (прибор "слепого" и ночного бомбометания).

Пушечное вооружение Ил-28 состояло из четырех пушек НР-23 калибра 23 мм. Две из них с общим боезапасом 200 снарядов устанавливались по бортам внизу носовой части фюзеляжа на быстроразъемных креплениях. Стрельбу из передних пушек вел командир самолета. Защита задней полусферы обеспечивалась кормовой установкой Ил-К6 с двумя пушками НР-23 с боезапасом по 225 снарядов на ствол. Ил-К6 стала первой в СССР спаренной электрогидравлической дистанционной установкой.

Установка Ил-К6 имела углы обстрела по 70 вправо-влево, 40 вниз и 60 вверх. На нормальном режиме работы привода оружие перемещалось со скоростью 15-17 град. в секунду, а на форсированном режиме - со скоростью до 36 град. в секунду. Мощность привода Ил-К6 обеспечивала ее эффективное использование при скорости полета более 1000 км/ч. Отличавшаяся большой боевой эффективностью Ил-К6 имела сравнительно небольшую массу (340 кг) и максимальный внешний момент 170 кгм. В последующем башня Ил-К6 устанавливалась и на других отечественных самолетах.

Забегая вперёд, стоит сказать, что Ил-28 оказался весьма непростой целью для истребителей. Учебные воздушные бои с МиГ-15 и МиГ-17 показали, что справиться с "двадцать восьмым" истребителю, оснащенному только пушками, очень сложно. При атаках из передней полусферы большая скорость сближения в сочетании с относительно небольшой прицельной дальностью стрельбы и необходимостью учета возможности попадания под огонь двух неподвижных НР-23 не оставляли летчикам МиГов никаких шансов на успех. Высокие скорость и маневренность Ил-28, наличие эффективной кормовой оборонительной установки позволяли их экипажам успешно отражать атаки и из задней полусферы. С появлением сверхзвуковых МиГ-19 ситуация не изменилась. Возросшая скорость истребителя еще больше сократила время прицеливания, к тому же пилоты Илов весьма эффективно использовали торможение, что еще больше уменьшало время атаки на догоне. И только поступление на вооружение МиГ-19ПМ, оснащенных радиолокационным прицелом и ракетами РС-2УС, увеличило вероятность "победы" при перехвате Ил-28. В странах НАТО развитие истребителей прошло весьма похожий путь, и даже в конце 50-х гг., когда в Западной Европе появилось достаточное количество F-100, F-104 и "Дракенов", у экипажей "двадцать восьмых" оставалось немало возможностей уйти от них, особенно на предельно малых высотах.

Проектирование Ил-28 велось С.В.Ильюшиным в инициативном порядке, официальное задание на постройку фронтового бомбардировщика было выдано ОКБ А.Н.Туполева.

Туполевский Ту-14 при сравнимых характеристиках, получился гораздо более дорогим и сложным, был выпущен небольшой серией и поступал на вооружение морской авиации.
Вопрос о принятии на вооружение фронтового бомбардировщика рассматривался на самом высоком уровне. Как вспоминал Ильюшин, Сталин детально рассмотрел представленные данные, выслушал мнения военных и решил принять на вооружение Ил-28. Одновременно было принято решение Совета Министров от 14 мая 1949 г, об увеличении скорости полета Ил-28 до 900 км/ч за счет установки более мощных двигателей ВК-1 со взлетной тягой по 2700 кгс. Через три месяца после принятия решения Совмина, 8 августа 1949 г. впервые поднялся в воздух Ил-28 с двигателями ВК-1, которые установили в новые мотогондолы с сильно выраженной "талией" - поджатием в месте сопряжения с крылом. С учетом замечаний испытателей небольшие изменения были внесены в систему управления с целью снижения нагрузок на педали, в гидросистему, в механизм уборки-выпуска шасси. Боевая живучесть самолета была повышена за счет установки системы заполнения фюзеляжных топливных баков нейтральным газом.

Испытания показали, что Ил-28 с новыми двигателями при нормальной полетной массе 18400 кг имеет максимальную скорость 906 км/ч на высоте 4000 м. Летчики отмечали, что повышение скорости ничего нового в технику пилотирования не принесло.

В августе-сентябре 1949 г. Ил-28 с двигателями ВК-1 прошел контрольные испытания с рекомендацией о запуске в серию. Производство самолетов быстро набирало темпы. Благодаря простоте и высокой технологичности конструкции, выпуск в 1949-55 гг. в отдельные периоды достигал более ста Ил-28 в месяц. Всего с 1949 по 1955г. в СССР было построено 6316 самолётов.
За создание Ил-28 С.В.Ильюшину и группе конструкторов ОКБ была присуждена Сталинская премия.

Быстрый темп серийного производства позволил уже к середине 50-х гг. перевооружить фронтовую авиацию самолетами нового поколения. Особое внимание уделялось западным округам. Ил-28 заменяли в строевых частях поршневые бомбардировщики Ту-2 и А-20 «Бостон». В боевых полках Ил-28 быстро завоевал симпатии наземных и летных экипажей. Пожалуй, впервые в Советском Союзе создатели боевой машины уделили столь много внимания условиям работы авиаторов. Люди, привыкшие к по-спартански холодным и шумным кабинам поршневых бомбардировщиков, поражались комфортным условиям на борту новой машины, удобной компоновке и богатству оборудования. Летчики особо отмечали значительно более простую технику пилотирования Ил-28, чем Ту-2, особенно на взлете и посадке, несоизмеримо возросшие скорость и скороподъемность, хорошую маневренность. Для штурманов "двадцать восьмой" открыл ранее недоступные приемы самолетовождения и бомбометания, особенно в сложных метеоусловиях. Технический состав получил машину, обслуживать которую было просто и удобно: двигатели легко раскапотировались, агрегаты были взаимозаменяемыми, к местам, требующим постоянного контроля, обеспечен удобный доступ.
Особую славу заслужили двигатели. Так как полеты на предельно малой высоте выполнялись часто, то попадание в воздухозаборники птиц, веток с макушек деревьев было явлением весьма распространенным. Но, за редчайшим исключением, ВК-1 продолжали работать.

При проектировании Ил-28 не предполагалось, что в его арсенале будет атомная бомба. Однако нарастание противостояния между двумя общественно-политическими системами потребовало придания машине такой возможности. Решить задачу позволило быстрое совершенствование советского ядерного оружия, в результате чего появились боеприпасы с относительно небольшой массой. Доработка Ил-28 заключалась в оснащении бомбоотсека системой обогрева, установке на борту необходимого спецоборудования и светозащитных шторок в кабинах экипажа. В остальном конструкция самолета осталась без изменений.
Дивизии бомбардировщиков-носителей ядерного оружия, развернутые у западных границ социалистического лагеря, выглядели для "свободного мира" одним из воплощений советской угрозы. Стоит признать, что бояться было чего. Ил-28 имели высокие шансы доставить свой груз по назначению. Экипажи самолетов-носителей отбирались и готовились особенно тщательно. Каждому назначались "персональные": основная и несколько запасных целей, представлявшие собой склады ядерного оружия, авиабазы и т.п. объекты. Базирование Ил-28 в Польше и ГДР позволяло достичь берегов Ла-Манша.
В разгар «Карибского кризиса» бомбардировщики были размещены на Кубе, на аэродромах в западной и восточной оконечностях острова. Всего на эти базы, находившиеся в 90 милях от побережья Флориды, доставили 42 ильюшинских бомбардировщика. В проводившейся по идее Н.С.Хрущева операции "Мангуста" им отводилась второстепенная роль, и главным козырем считались ракеты. Тем не менее, Ил-28 оставались в перечне наступательного оружия, способного наносить ядерные удары по территории США.
К счастью, ядерное противостояние сверхдержав не вылилось в "горячую" войну. Но реальные атомные бомбы с Ил-28 все же сбрасывались. Этим занимались экипажи авиачасти, базировавшейся на Новой Земле и принимавшей участие в проводившихся там испытаниях ядерного оружия.

В начале 60-х, по инициативе Н.С. Хрущёва началось массовое снятие с вооружения Ил-28. Самолеты, имеющие всего по 60-100 часов налёта, варварски уничтожались, а авиачасти сокращались. В это время под влиянием господства ракетно-ядерной доктрины утвердилось мнение, что пилотируемая авиация свое значение утратила. Безжалостно были раздавлены и судьбы тысяч авиаторов, которых увольняли из Вооруженных Сил. В ВВС посчастливилось остаться немногим. Ветераны, прошедшие через это, и сейчас с болью вспоминают, как хоронили они свою мечту, как со слезами на глазах расставались с полюбившимся самолетом, прощаясь с ним, словно с надежным и верным товарищем.

Выгрузка почты из "демобилизованного" Ил-28

В это время часть снимаемых с вооружения Ил-28 была подготовлена для нужд ГВФ. На них демонтировалось вооружение и прицельное оборудование. Самолеты имели обозначение Ил-20 или Ил-28П. На них проводилась подготовка летного, технического состава и обслуживающего персонала различных наземных служб для эксплуатации реактивных самолетов. Переданные Аэрофлоту самолёты использовались для регулярной перевозки на этих машинах почты и грузов.

Уничтожить тысячи цельнометаллических бомбардировщиков оказалось сложнее, чем исковеркать людские судьбы. К тому же, командование ВВС относилось к этому вандализму без энтузиазма. Многие Ил-28 были переоборудованы в летающие мишени, еще больше законсервированы на открытых стоянках. Достаточно много боевых машин попало в летные училища, где они вместе с Ил-28У прослужили до середины 80-х гг. До этого времени продолжали активно эксплуатироваться Ил-28-буксировщики мишеней. Отдельные звенья и эскадрильи, насчитывавшие 4-10, а иногда и более машин этой модификации, имелись почти во всех округах и группах войск. Немало Ил-28 сохранилось и в боевых полках, в том числе и носители ядерного оружия. В некоторых частях они эксплуатировались вплоть до переучивания на Су-24.

Ил-28 нашли широкое распространение за пределами СССР. Они состояли на вооружении ВВС или ВМС Алжира, Афганистана, Болгарии, Венгрии, Вьетнама, ГДР, Египта, Индонезии, Ирака, Йемена, Китая, КНДР, Марокко, Нигерии, Польши, Румынии, Сирии, Сомали, Финляндии, Чехословакии. Самолеты строились серийно в Китайской Народной Республике и Чехословакии. В 50-х гг. значительное количество Ил-28 было поставлено Китаю.

После ухудшения отношений между СССР и КНР на авиазаводе в Харбине был организован ремонт Ил-28, а также изготовление запасных частей для них. С 1964 г. там началось освоение серийного производства бомбардировщика, получившего в ВВС Китая обозначение Н-5 (Харбин-5). Первая серийная машина поднялась в воздух в апреле 1967 г. В сентябре того же года был создан вариант Н-5-носитель ядерного оружия.

Вскоре после принятия на вооружение Ил-28 были размещены на приграничных с КНДР китайских аэродромах. Официальной информации о применении в боях самолетов этого типа нет. Недавно появилась информация о том, что в конфликте участвовала специальная разведывательная авиационная группа, которой командовал Герой Советского Союза подполковник Н. Л. Арсеньев.

Почти половину вылетов летчики совершили в ночное время, участвуя в боевых действиях до конца войны. Стоит отметить, что в 1953 году (возможно, и раньше) пилоты проводили не только разведывательные вылеты, но и наносили бомбовые удары. По неподтвержденной пока информации, во время рейдов было потеряно два Ил-28.

Следующим конфликтом, где отметился Ил-28, стал «Суэцкий кризис» 1956 г. За год до этих событий Египет закупил в ЧССР около 50-ти Илов.

Египетский Ил-28

С началом кризиса египетские бомбардировщики совершили несколько налетов на объекты противника. Ил-28 ВВС Египта выполнили так же несколько ночных разведполетов.

В 1962 г. бомбардировщики Ильюшина появились в небе Йемена, где была свергнута монархия и началась гражданская война, длившаяся до 1970 г. В состав посланного на помощь республиканцам египетского воинского контингента вошла эскадрилья Ил-28. Одновременно ВВС Йемена получили партию Илов непосредственно из СССР, на которых, как отмечалось в западной печати, выполняли боевые вылеты и советские экипажи. Работа Ил-28 заключалась в нанесении бомбовых ударов по опорным пунктам, коммуникациям и местам дислокации отрядов монархистов, а также ведении тактической разведки. Отмечались случаи бомбардировок приграничных с Йеменом саудовских городов Захран и Наджран. В июне 1966 г. имели место налет одиночного Ил-28 в сопровождении нескольких МиГ-17 ВВС ОАР на саудовскую авиабазу Хамис-Мушайт и разведполеты в районе порта Джизан. После начала очередной арабо-израильской войны в июне 1967 г. все египетские части были вынуждены покинуть Йемен.

Накануне шестидневной войны (5.06 - 10.06.1967 г.) арабские страны, принявшие участие в боях, располагали следующим парком Ил-28: ВВС Египта -35-40 машин, которыми были укомплектованы четыре бомбардировочных и одна разведэскадрилья, Сирии - 4-6 самолетов, Ирака - 10 машин. Израильтяне, считавшие египетские Ил-28 и Ту-16 главной угрозой для своей страны, наметили аэродромы их базирования как первоочередные цели в запланированной серии воздушных ударов. 5 июня израильской авиацией на аэродромах Рас-Банас и Луксор было сожжено 28 египетских Ил-28. Еще один бомбардировщик такого типа и истребитель сопровождения были сбиты "Миражами" 7 июня при попытке нанести удар по населенному пункту Эль-Ариш. ВВС Сирии потеряли два Ила на земле.

В период "позиционной войны" (1967-70 гг.) экипажи египетских "двадцать восьмых" совершали налеты на опорные пункты израильтян на Синае. Они также вели разведку со средних высот, что делало самолеты весьма уязвимыми.

Еще одним арабским пользователем Ил-28 был Ирак. ВВС этой страны применяли свои бомбардировщики в конце 60-х гг. и в первой половине 1974 г. в ходе боев в Иракском Курдистане. По заявлениям курдских повстанцев, один Ил им удалось сбить в апреле 1974 г.

Китайские Н-5 нашли применение при подавлении восстания в Тибете в 1959 г. и во время многочисленных вооруженных инцидентов с чанкайшистами (в основном, в зоне Тайваньского пролива). Есть свидетельства, что экипажи HZ-5 вели разведку непосредственно над Тайванем, причем несколько машин были сбиты с помощью ЗРК "Найк-Аякс". 11 ноября 1965 г. из КНР на Тайвань на Н-5 дезертировал летчик ВВС НОАК. Позже эта машина использовалась гоминьдановцами для ведения разведки над материковым Китаем. Еще один перелет имел место 24 августа 1985 г., когда китайский экипаж достиг Южной Кореи и произвел вынужденную посадку на грунт. В результате самолет был полностью разбит, погибли стрелок-радист и южнокорейский фермер.

В конце 60-х Ил-28 были зафиксированы американцами в северном Вьетнаме. Но в боях они не использовались. Позднее, в начале 70-х северо-вьетнамские Ил-28 выполнили ряд боевых вылетов над Лаосом. Они принимали участие в воздушной поддержке вооруженных отрядов движения "Патет-Лао", левых нейтралистов и северо-вьетнамских войск в ходе боев в Долине Кувшинов. Интересно, что ряд вылетов совершили советские военные специалисты. Так, в этих операциях отличился экипаж в составе летчика Беркутова и штурмана Хачемизова, за что они были удостоены звания Героев ВНА.

Несколько Ил-28 (вероятно, Н-5) получили ВВС полпотовской Кампучии. Летали на них, очевидно, китайские либо северокорейские экипажи. Эти бомбардировщики применялись против повстанцев, возглавляемых будущим руководителем страны Хенг-Самрином. В прессе сообщалось, что оппозиции удалось сбить "один реактивный бомбардировщик". При захвате авиабазы Почентонг 7 января 1979 г. два Ил-28 стали трофеями вьетнамских войск, которые помогали повстанцам.

Побывали бомбардировщики Ильюшина и в Африке, приняв участие с 1969 г. в гражданской войне в Нигерии (1967-70 гг.). Федеральное правительство этой страны приобрело шесть таких самолетов, причем, по официальным данным, все в СССР, а по британским - четыре в Египте, а два в СССР. Илы действовали, в основном, с аэродромов Энугу и Калабар. Ввиду отсутствия подготовленных экипажей, поначалу боевые вылеты выполняли египтяне, позже их заменили авиаторы из ГДР.

Ил-28 ВВС Нигерии

Ил-28 применялись для ударов по войскам и военным объектам сепаратистов Биафры. В частности, бомбардировке подвергся аэродром Ули - единственный находившийся в распоряжении оппозиции, на который могли садиться тяжелые транспортные самолеты.

Очень эффективно Ил-28 применялся в Афганистане. Там он стал чуть ли не самым «несбиваемым» самолётом. Эти бомбардировщики, несмотря на почтенный возраст, проявили себя с самой лучшей стороны, продемонстрировав высокую надежность, живучесть и точность бомбовых ударов. Благодаря наличию кормовой стрелковой установки, стрелок-радист при выходе самолета из атаки, не позволял операторам ПЗРК занять удобные для пуска ракет позиции и не давал прицеливаться расчетам ствольных зенитных установок. Насколько это было эффективно, можно судить хотя бы по тому, что в боях не был потерян ни один афганский Ил-28. Большая часть «илов» была уничтожена на земле в январе 1985 г, когда подкупленная охрана пропустила душманов на территорию авиабазы Шинданд.

В большинстве стран Ил-28 давно сняты с вооружения. До недавнего времени, несмотря на «пенсионный возраст» Ил-28 (Н-5) эксплуатировались в морской авиации КНР, в качестве патрульных и тренировочных машин.

Спутниковый снимок Google earth: Ил-28(Н-5) на аэродроме Ийджу, КНДР

КНДР является единственной страной, ВВС которой продолжают использовать этот самолёт созданный 65 лет назад.

По материалам:
http://www.avia-il.przd.ru/il28.php
http://www.free-time.ru/military/aviation/avi/il28.html
Самолеты ОКБ имени С.В.Ильюшина. Под редакцией Г.В. Новожилова.

Штурмовик Ил-28Ш разработан в ОКБ С.В.Ильюшина на базе реактивного бомбардировщика Ил-28 с двух попыток. Первая попытка была предпринята в конце пятидесятых годов 20 века и заключалась в решении о размещении в бомбоотсеке самолета Ил-28 двадцати пусковых установок для неуправляемых авиационных ракет с кумулятивными зарядами, что при работе с малой высоты могло бы быть эффективным в уничтожении бронетехники. Испытания показали, при такой залповой стрельбе струи пороховых газов, ударяя в обшивку самолёта, приводят к потере им управляемости и от этого варианта отказались.

Идея установки на Ил-28 ракетного вооружения возродилась во второй половине 1960-х гг. После советско-китайского вооруженного конфликта на острове Даманском в 1967 г, часть еще сохранившихся бомбардировщиков предложили переделать в вариант тяжелого штурмовика Ил-28Ш . В том же году к нему были разработаны тактико-технические требования. Кроме традиционного бомбового вооружения в грузовом отсеке, под крылом самолёта имелись 12 узлов подвески. Они располагались на 4-й (между фюзеляжем и мотогондолами), 12, 14, 16, 18-й и 20-й нервюрах (под отъемными частями крыла). На них могли размещаться в различных комбинациях блоки УБ-16-57 с НУР типа С-5, более тяжелые НУР С-24, универсальные пушечные контейнеры УПК-23-250 с двухствольными орудиями ГШ-23Л и боекомплектом в 250 патронов, фугасные авиабомбы ФАБ-250 и ФАБ-250-62, ФАБ-500 (включая варианты «Ш» и М62), осколочно-фугасные бомбы ОФАБ-250-Ш и ОФАБ-250-ШН, кассеты для мелких бомб РБК-250 и связки РБС-100АО-25-30. Помимо этого, на внешней подвеске можно было нести зажигательные бомбы ЗАБ-500Ш и баки ЗБ-300 и ЗБ-500.

Дополнительное оборудование в кабине лётчика обеспечивало ведение залповой стрельбы со всех пилонов или с двух, четырех и т.д. в зависимости от характера цели. Прицельное бомбометание с наружных и внутренних бомбодержателей выполнялось штурманом. Вооруженный таким образом самолет Ил-28Ш предназначался для боевых действий на предельно малых высотах (до 60 метров). Успеху боевых действий способствовал хороший обзор из кабин экипажа и способность базового самолёта работать с грунтовых аэродромов. Скорость самолёта Ил-28Ш на малых высотах составляла 660 км/час, расход топлива при этом увеличился на 50% и радиус действия оказался равным 295км. Для действий в локальных конфликтах Ил-28Ш подходил вполне, если бы бронезащита экипажа и наиболее уязвимого авиационного оборудования самолёта была бы усилена. Подготовка самолёта к боевому вылету не превышала 4-х ч.

Для проведения испытаний на авиаремонтных предприятиях ВВС переоборудовали, как минимум, две машины. Государственные испытания этого варианта, были начаты осенью 1967 г. По оценке испытателей, самолёт Ил-28Ш мог быть рекомендован для штурмовых действий с малых и предельно малых высот. Несмотря на сравнительно близкую установку пилонов с обеих сторон воздухозаборников двигателей, залповая стрельба 192-мя НАРС-5 или шестью С-24 на всех проверенных в испытаниях режимах полёта на работу силовой установки влияния не оказывала. Было признано, что пилотирование самолёта, прицельные стрельба и бомбометание с малых и предельно малых высот (не ниже 60 м) после приобретения необходимых навыков доступны лётному составу строевых частей. Полёты на высотах ниже 60 м требовали повышенного внимания лётчика, тренировки и навыков.

В целом это был хороший боевой самолёт для действий в локальных конфликтах и он мог бы поставляться различным странам. Однако из-за недостаточной бронезащиты экипажа и жизненно важных систем, а также ввиду того, что штатные средства спасения не обеспечивали аварийного покидания машины на предельно малых высотах, было признано, что самолёт Ил-28Ш не в полной мере отвечает требованиям, предъявляемым к штурмовику, и работы по нему в ОКБ прекратили.

По данным журнала «Авиация и время», в начале 1970-х гг до полка таких самолётов находилось на аэродромах Хурба (Дальневосточный военный округ) и Домна (Забайкальский военный округ). В ходе капитального ремонта в вариант Ил-28Ш переделывались, в частности, самолеты 7-го бап. Как они использовались И куда потом подевались - неизвестно, но один из штурмовиков закончил свой жизненный цикл на свалке Центра боевого применения и переучивания лётного состава в Липецке, а другой - на окраине аэродрома Бердск (Новосибирск).

Тактико-технические характеристики Ил-28Ш
Размах крыльев, м 21.45
Длина, м 17.65
Высота, м 6.70
Площадь крыла, м2 60.8
Масса, кг
- пустого самолета 13200
- нормальная взлетная 18660
- максимальная взлетная 22000
Тип двигателя 2 х ВК-1(А)
Тяга, кгс 2 х 2700
Максимальная скорость, км/ч 810
Крейсерская скорость, км/ч 660
Практическая дальность, км 1200
Боевой радиус действия, км 295
Практический потолок, м 12500
Экипаж, чел 3
Вооружение: для стрельбы вперед две пушки НР-23 по бортам внизу НЧФ (2 х 100 патронов); кормовая установка Ил-К6 с двумя пушками НР-23 (2 х 225 патронов);
Боевая нагрузка:
На внутренней подвеске - нормальная - 1000 кг
На наружной подвеске - 12 пилонов (по 6 под каждой консолью) - 12 блоков УБ-16-57, или 6 тяжелых НАР С-24, или подвесные пушечные гондолы, или кассетное оружие, а также авиабомбы.

Основные характеристики

Кратко

Подробно

8.0 / 8.0 / 8.0 БР

3 человек Экипаж

13,2 тонн Вес пустого

23,2 тонн Взлётный вес

Лётные характеристики

11 500 м Максимальная высота

сек 48,0 / 48,0 / 0,0 Время виража

Км/ч Скорость сваливания

2 х Климов ВК-1 Двигатель

Воздушно-реактивный тип

воздушная система охлаждения

Скорость разрушения

850 км/ч конструкции

400 км/ч шасси

200 снарядов боезапас

900 выстрелов/мин скорострельность

Оборонительное вооружение

450 снарядов боезапас

900 выстрелов/мин скорострельность

Подвесное вооружение

12 x 100-кг бомба ФАБ-100сч Набор 1

8 x 250-кг бомба ФАБ-250М43 Набор 2

10 x 250-кг бомба ФАБ-250М43 Набор 3

4 x 500-кг бомба ФАБ-500св Набор 4

1 x 1500-кг бомба ФАБ-1500М-46 Набор 5

1 x 3000-кг бомба ФАБ-3000М-46 Набор 6

4 x 23-мм пушка ГШ-23-2 Набор 7

6 x ракеты С-24 Набор 8

192 x ракеты С-5К Набор 9

Экономика

Описание

ИЛ-28Ш с блоками УБ-16-57 (192 ракеты С-5К)

Ил-28Ш - экспериментальный штурмовой вариант советского реактивного бомбардировщика Ил-28. Сравнительно небольшая боевая нагрузка истребителей-бомбардировщиков 50-х годов заставила военных специалистов ОКБ Ильюшина попробовать создать самолет-штурмовик на базе фронтового бомбардировщика Ил-28. Под крыльями поместили 12 внешних узлов подвески под различное вооружение: ракеты, пушечные контейнеры или дополнительные бомбы. Дополнительное оборудование в кабине летчика обеспечивало ведение залповой стрельбы со всех пилонов или с двух, четырех и т.д. - в зависимости от характера цели. Прицельное бомбометание с наружных и внутренних бомбодержателей выполнялось штурманом.

Государственные испытания этого варианта были начаты осенью 1967 г. По оценке испытателей, чтобы полностью использовать разрушительную силу дополнительной боевой нагрузки и избежать преждевременного обнаружения и огня средств ПВО, самолет мог быть рекомендован для штурмовых действий с малых и предельно малых высот. Однако из-за недостаточной бронезащиты экипажа и жизненно важных систем, а также ввиду того, что штатные средства спасения не обеспечивали аварийного покидания машины на предельно малых высотах, было признано, что самолет не в полной мере отвечает требованиям, предъявляемым к штурмовику, и работы по нему в ОКБ прекратили. Изначально планировалось создать 70 Ил-28Ш, переделав их из обычных Ил-28, но к моменту закрытия проекта построили лишь несколько самолётов.

Основные характеристики

Летно-технические характеристики

Время виража в РБ и СБ: 50.3 секунды (в АБ 49.4). Скороподьёмность: 15.5 м/с (в АБ 16.4). Максимальная скорость: 836 км/ч (на высоте 4500 метров), в АБ 860 км/ч. Рекомендуемая безопасная скорость пикирования: 850 км/ч. Скорость флаттера - отрыва крыльев при пикировании (без резких маневров): 950 км/ч. В аркадных боях (АБ) физика упрощена и отсутствует флаттер. Ил-28 самолёт довольно неповоротливый, скороподьёмность средняя (среди реактивных бомбардировщиков).

ИЛ-28Ш. Броня оборонительного кормового отделения

ИЛ-28Ш. Броня носа.

Ракеты С-5К

Ракеты С-24

Пушечный контейнер УПК-23-250 (с двуствольной пушкой ГШ-23-2 и 250 снарядами)

УБ-16-57 (пусковое устройство ракет С-5)

Живучесть и бронирование

Самолёт демонстрирует среднюю степень живучести и бронирования. Место штурмана (в носу самолёта) защищено от огня с земли 10 бронеплитой и 6 мм бронёй под сиденьем. Также место штурмана защищёно подголовником толщиной 30 мм и 10 мм бронеспинкой (сталь). Место пилота защищёно от огня сзади 10 мм бронеспинкой, от огня снизу 6 мм бронёй под сиденьем. Спереди пилот частично (слева) на половину туловища и ног защищён бронеспинками штурмана.

Бронирование оборонительного кормового отделения: от огня сзади наводчик защищён двойным бронелистом толщиной 8 мм, 105 мм бронестеклом. Боковое бронестёкло толщиной 68 мм (второе стекло обычное). Двигатели не защищены. Все топливные баки (в фюзеляже самолёта) протектированы.

Вооружение

Курсовое вооружение

2х23-мм пушки НР-23 (с боекомплектом 200 снарядов). Пушки эффективны при стрельбе по самолётам и слабобронированной технике (с бронёй около 15 мм). Как универсальную можно использовать ленту Стандарт (50на50 бронебойных и осколочных снарядов), против бронецелей ленту "Бронецели" (в ней наибольшее кол-во бронебойных снарядов), против авиа-целей ленту "Воздушные цели" (наибольшее кол-во осколочных снарядов). Скрытная лента не имеет трассера (и состоит целиком из бронебойных снарядов) и может использоваться больше против наземных слабобронированных целей (ЗСУ, САУ, ЛТ), или против очень бронированных бомбардировщиков.

Подвесное вооружение

Внутренний бомбоотсек (бомбы до 3000 кг). На внешних пилонах могут подвешиваться:

• 2х23-мм контейнера УПК-23-250 (с двуствольной пушкой ГШ-23-2 в каждом и общим боекомплектом 500 снарядов).
• Осколочно-фугасные ракеты С-24 калибра 240-мм (6 шт) - общей массой 1410 кг, с возможностью пробития 80 мм брони.
• Кумулятивные ракеты С-5К калибра 57-мм (192 шт в 12 блоках УБ-16-57, с 16 ракетами в каждом) - общей массой 698.9 кг, с возможностью пробития 150 мм брони.

Оборонительное вооружение

• Кормовая турель в хвосте: 2х23-мм пушки НР-23 (с боекомплектом 500 снарядов).

Применение в бою

Благодаря разнообразному вооружению самолёт ИЛ-28Ш можно применять в разных ролях:

• Классический бомбардировщик (по типу Ил-28) - оснащение: бомбы. Можно применять как на низких, так и больших высотах. Цели: точки, доты, бронетехника.
• Штурмовик - оснащение: бомбы, ракеты, или подвесные пушечные контейнеры. Можно применять как с средних высот (с высоты 1-1,5 км), так низких (у земли). Цели: точки, доты, бронетехника.
• Тяжёлый истребитель - оснащение: ракеты С-5К или пушечные контейнеры. Основная цель - бомбардировщики и тяжёлые истребители врага.

Во всех ролях помогает основное курсовое и оборонительное пушечное вооружение (которое можно использовать и как штурмовое по лёгкой бронетехнике). При обороне от самолётов желательно пристреливаться и отпугивать атакующие самолёты с расстояния 1-1,5 км.

Достоинства и недостатки

Скоростной, неповоротливый, со средней скороподьёмностью и богатым выбором вооружения универсальный самолёт.

Достоинства:

• Возможность применять как бомбовое, так и ракетное и подвесное пушечное вооружение
• Хорошее основное курсовое и оборонительное вооружение
• Скорость (реактивные двигатели)

Недостатки:

• Большое время виража
• Среднее бронирование самолёта (нет бокового и лобового бронирования), нет защиты двигателей

Историческая справка

Ил-28Ш с блоками УБ-16-57

В ОКБ Ильюшина велись работы по превращению Ил-28 в штурмовой самолет. В конце 50-х гг. рассматривался вариант с расположением пулеметного и реактивного вооружения в бомбоотсеке. Такое размещение оружия позволяло сохранять высокие летные данные самолета. Пусковые установки для 20 неуправляемых ракет размещались в бомбоотсеке почти вертикально, и стрельба НАР производилась вниз-назад. Применение ракет с кумулятивными БЧ с малой высоты позволило бы эффективно бороться с бронетехникой. Но воздействие 20 струй пороховых газов на конструкцию самолета создавало такую нагрузку, что машина становилась неуправляемой. Поэтому от такой установки залповой стрельбы пришлось отказаться.

Однако сравнительно небольшая боевая нагрузка истребителей-бомбардировщиков того времени заставила военных специалистов снова вернуться к идее самолета-штурмовика на базе Ил-28. Было принято решение размещать оружие на пилонах под крылом даже в ущерб летным данным. Весной 1967 г., еще до знаменитой "шестидневной войны" на Ближнем Востоке, были составлены ТТТ к такому варианту Ил-28. В соответствии с ними модифицированный самолет должен был иметь в среднем такую же глубину боевых действий, как и Су-7, но превосходить его по количеству средств поражения в 2-3 раза.

Крыло Ил-28Ш с пилонами для подвесного вооружения

Ил-28, оборудованный подкрыльевыми пилонами для подвески разнообразного вооружения, предназначался для действий с малых высот по скоплениям живой силы и техники противника, а также по одиночным малоразмерным целям типа ракетных установок, танков и т.д. Под крылом этого самолета устанавливали 12 пилонов (по 6 под каждой консолью), на которых могли подвешиваться: 12 блоков УБ-16-57, или 6 тяжелых НАР С-24, или подвесные пушечные гондолы, или кассетное оружие, а также авиабомбы. Дополнительное оборудование в кабине летчика обеспечивало ведение залповой стрельбы со всех пилонов или с двух, четырех и т.д. в зависимости от характера цели. Прицельное бомбометание с наружных и внутренних бомбодержателей выполнялось штурманом.

Государственные испытания этого варианта, иногда обозначаемого как Ил-28Ш, были начаты осенью 1967 г. По оценке испытателей, самолет мог быть рекомендован для штурмовых действий с малых и предельно малых высот. Несмотря на сравнительно близкую установку пилонов с обеих сторон воздухозаборников двигателей, залповая стрельба 192-мя НАР С-5 или шестью С-24 на всех проверенных в испытаниях режимах полета на работу силовой установки влияния не оказывала. Было признано, что пилотирование самолета, прицельные стрельба и бомбометание с малых и предельно малых высот (не ниже 60 м) после приобретения необходимых навыков доступны летному составу строевых частей. Полеты на высотах ниже 60 м требовали повышенного внимания летчика, тренировки и навыков.

Достоинством самолета являлись хороший обзор из кабин членов экипажа и возможность боевой работы с грунтовых аэродромов. Скорость Ил-28Ш до высоты 200 м ограничивалась 660 км/ч, расход топлива в полете у земли увеличивался на 30-50%. Тактический радиус действия с нагрузкой из двенадцати УБ-16 составлял 295 км. Подготовка самолета к боевому вылету не превышала 4 часов. В целом это был хороший боевой самолет для действий в локальных конфликтах и он мог бы поставляться различным странам. Однако из-за недостаточной бронезащиты экипажа и жизненно важных систем, а также ввиду того, что штатные средства спасения не обеспечивали аварийного покидания машины на предельно малых высотах, было признано, что самолет не в полной мере отвечает требованиям, предъявляемым к штурмовику, и работы по нему в ОКБ прекратили.

Медиа

"Сделано в СССР. Фронтовой бомбардировщик Ил-28". Телеканал Звезда

Обзор от WarTube

См. также

• ссылка на семейство техники;
• ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки

· Самолёты Ильюшина
Ил-2 (одноместный)	Ил-2 обр. 1941 г. · Ил-2 обр. 1942 г. · ▀Ил-2 обр. 1942 г.
Ил-2 (двухместный)	Ил-2 обр. 1943 г. · Ил-2 НС-37 · Ил-2 КСС · Ил-2 КСС «Мститель»
Ил-4	Ил-4
Ил-10

Ил-28 является первым советским реактивным бомбардировщиком. В НАТО кодифицирован как «Гончая». Также Ил-28 является фронтовым бомбардировщиком, способным носить тактическое ядерное оружие.

В середине 50-х годов представлял основную ударную силу авиации СССР. Отличие самолета заключалось в его надежности и неприхотливости в эксплуатации. Именно за этот самолет С. Ильюшину и его команде присудили Сталинскую премию.

История самолета Ил-28

В инициативном порядке И-28 создавали в условиях конкуренции с КБ Туполева. В июне 48 года вышло постановление правительства о проектировке бомбардировщика с ТРД-двигателями. Опытный полет образца осуществился в начале июля 48 года с двигателями «Нин» английского производства компании «Роллс-Ройс».

На государственные испытания в феврале 1949 года Ил-28 попал уже с двигателями отечественного производства ВК-1 (РД-45Ф). В НИИ ВВС за все время провели 84 полета, нашли 80 конструктивных дефектов. За четыре месяца их исправили.

В мае 1949 года на заседании у И. Сталина приняли решение взять бомбардировщик Ил-28 на вооружение ВВС. Ровно через год произошел публичный показ самолёта. Также началось его серийная постройка. Ее развернули в Москве, Омске и Воронеже на заводах №30, №166 и №64 соответственно. Чуть позже начали постройку и на заводах №18 и №1. В том же 50 году построили учебный вариант Ил-28У. В 51 году спроектировали Ил-28Т – торпедоносец. А через три года на вооружение ВВС страны приняли разведывательную модификацию Ил-28Р. За все время истории самолета выпустили около 6000 экземпляров.

Конструкция воздушной машины

Самый распространенный материал, который использовали в самолете, – дюраль Д16Т (алюминиевый сплав). Фюзеляж по обычаю набирался из стрингеров и шпангоутов. Кабина экипажа полностью звукоизолирована и герметизирована. Прямое, трапециевидное крыло моноблочное, двухлонжеронное. Имеет угол установки три градуса с поперечным V 38. Крыло спрофилировано (СР-5С) с толщиной в 12%. Установлены обычные закрылки. Элероны используются в качестве управления по крену. Стабилизатор и киль стреловидные, а их профиль NACA-00 симметричен. Триммер руля элеронов и направления управляется электрически, триммер РВ – механически (шестеренчатые механизмы и тросовая проводка).

Двигатели установили в гондолы под крыльями. Ими управляли тросовой проводкой. С помощью электростартеров осуществляется раскрутка каждого двигателя. Общая емкость топливных баков – 7908 л. Они выполнены из мягкой резины.

Шасси трехопорное, амортизация воздушно-масляная. Спиртоглицериновую смесь Ил-660 используют в качестве гидравлической жидкости для амортизаторов. Основные стойки шасси убираются вперед, в мотогондолы, передняя – назад, в фюзеляж. Управление уборкой и выпуском шасси осуществляется гидравлически.

Вся гидросистема используется для привода тормозов колес и привода закрылков. На левый двигатель установили гидронасос. Рабочая жидкость – масло МВП (45 л). С помощью пневмосистемы открываются створки бомболюка. В отличие от гидросистемы, воздушная система распределена насосами на оба двигателя.

Источниками электроэнергии для бомбардировщика служат 2 ГСР-9000 и 2 батареи 12-А-30. В состав радиооборудования на самолет установили РЛС ПСБН-Н, радиовысотомер РВ-2 и РВ-10, радиокомпас АРК-5, радиостанцию РСИУ-ЗМ, устройство переговорное СПУ-5 и ответчик радиолокационный СРО.

В состав приборного оборудования входят гирополукомпас ГПК-46, компас КИ-11, авиагоризонт АГК-47Б, навигационный визир АБ-52, ДГМК-3 – гиромагнитный компас, часы АЧХО и АВР-М, поворотный указатель УП-2, высотомер ВД-17, числовой указатель МА-0,95, автопилот АП-5 и указатель скорости КУС-1200.

На модифицированном Ил-28 по типу «разведчик» устанавливали фотооборудование: для перспективной съемки – АФА-75МК, АФА-33 и АФА-БА-40, для ночной – НАФА-31/25 и НАФА-31/50, фотографическую бомбу ФОТАБ-50-35/100-60, осветительную бомбу САБ-100-55/1000-35. С экрана РЛС ПСБН информация фиксировалась приставкой ФРЛ-1М. Спустя некоторое время РЛС ПСБН заменили на РЛС «Курс». Дополнительно в состав оборудования разведчика включили дипольные отражатели по типу АСО-28 и аппаратуру помех «Натрий».

Вооружение

Из широкой номенклатуры бомб Ил-28 чаще всего применяли ФАБ-100 (12 единиц) или ФАБ-250М46 (8 единиц). В некоторых вариантах рассматривались ФАБ-500М46 в количестве двух единиц или одна ФАБ-1500М46. Ил-28Т (торпедоносец) вооружали одной реактивной торпедой РАТ-52 или минами АМД-500, АМД-1000 по типу «Десна» или «Лира». Ил-28Т использовал прицел ПТН-45. К стрелковому оружию отнесли 2 пушки НР-23 неподвижного типа и 2 подвижные Ил-К6. Последние имели гидравлический привод.

Самолеты, служившие в ВВС или ВМФ СССР, красили серебрянкой, те, которые отправляли на экспорт, – разным цветом камуфляжа.

Эксплуатировался самолет во многих странах, в частности в Китае, Египте, Румынии, Алжире, Финляндии, Болгарии, Чехословакии, ГДР, Афганистане, Северной Корее, Вьетнаме, Йемене, на Кубе, в Марокко, Сомали, Индонезии, Нигерии и Сирии.

К концу 50-х годов самолет начали снимать с вооружения и заменять его на Як-28.

Модификации:

Ил-28 – бомбардировщик фронтовой.

Ил-28А модифицирован под ядерную бомбу РДС-4.

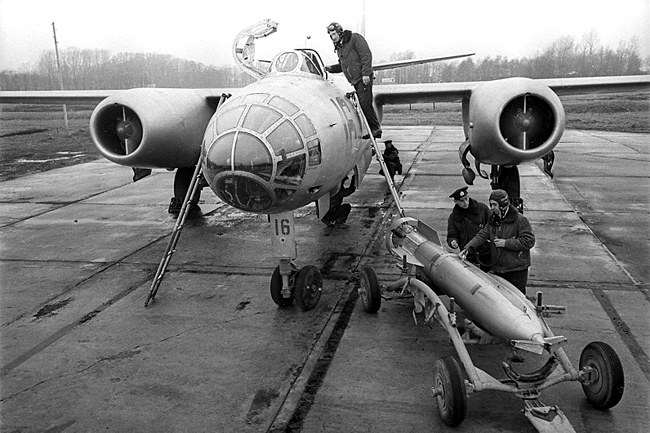

Ил-28Т должен был использоваться в качестве торпедоносца, однако на вооружение так и не приняли.

Ил-28ПЛ – противолодочная модификация.

Ил-28Р – разведчик.

Ил-28РЭБ – модифицировался под радиоэлектронную борьбу.

Ил-28РТР проводил радиотехническую разведку.

Ил-28У использовался для учебных тренировок.

Ил-28Ш – штурмовик опытный.

Ил-28С – самолет опытный. Стреловидное крыло, двигатель ВК-5.

Ил-28ЛЛ разработан в качестве летающей лаборатории.

Ил-28ЗА зондировал атмосферу.

Ил-28М – беспилотный радиоуправляемый самолет-мишень.

Ил-28П – почтовый самолет.

Ил-28 с гусеничным шасси – самолет экспериментальный.

Ил-28 − буксировщик мишеней.

В середине 40-ых годов прошлого столетия в СССР разрабатывался первый турбореактивный двигатель. Он стал основой для постройки бомбардировщика ИЛ-22 , который должен был быть пробной моделью совершенно нового, первого за историю СССР турбореактивного бомбардировщика. Но испытания предшественника легенды прошли неудачно, потому что было найдено огромное количество дефектов. Однако это не привело авиаконструкторов в отчаянье, наоборот! Они учли это и получили то, что хотели – колоссальный опыт.

Несколько лет разработки проекта, огромное количество вариантов, ошибки и находки – все это привело к тому, что в 1948 году коллективом авиастроителей был создан бомбардировщик ИЛ-28. Генеральным конструкторам стал С.В.Ильюшин. Одним из главных преимуществ бомбардировщика стало то, что двигатели его были не отечественными, а английскими, марки «Ролз-Ройс». Несмотря на то, что разработка и конструирование заняло достаточно много времени, и, казалось, что все было идеально, уже после первого полета было найдено около 80 дефектов.

Самолет ИЛ-28. Фото.

Но даже это не послужило причиной остановки проекта. Дефекты была устранены и уже через 4 месяца была запущена серийная постройка. Экипаж ИЛ-28 состоял из 3-ох человек. Двигатели использовались уже отечественные, сделанные по примеру английских: турбореактивные ВК-1, общая тяга которых составляла 5400 кг. Максимальная взлетная масса была равна 23200 кг. Разгонялся бомбардировщик до 906 км/ч. Практический потолок равнялся 12400 метрам. Дальность полета составляла 2400 км. А вооружение состояло из 4 авиационных пушек НР-23 калибра 23 мм и различных авиабомб общей массой 3000 кг. Эти характеристики, а также то, что самолет был довольно простым в изготовлении, по сравнению с другими моделями, привело к тому, что его производством занималось целых 3 завода.

Самолет ИЛ-28. Характеристики.

Год принятия на вооружение	1958
Годы производства	1957 - 1959
Выпущено, единиц	149
Масс пустого, кг	10 500
Масса боевой нагрузки, кг	4000
Встроенная пушка	4×30 мм (DEFA)
Макс. взлётная масса, кг	20 800
Силовая установка	2 × SNECMA Atar 101ЕЗ
Максимальная тяга, кН	2 × 34,3
Макс. скорость, км/ч	950
Практ. дальность (без ПТБ), км	5400
Практический потолок, м	15 000

Благодаря опыту Второй Мировой Войны, авиаконструкторы смогли поместить экипаж так, чтобы обеспечивать безопасность, как им, так и самому бомбардировщику. Было введено дистанционное управление, а также автопилот. Это требовалось для того, чтобы пилот был только один, что позволило уменьшить размеры самолета, по сравнению с ИЛ-22. Также на самолете было установлено модернизированное навигационное оборудование.

Самолет ИЛ-28. Видео.

Все это привело к тому, что ИЛ-28 стал одним из самых известных, мощных, и любимых военными бомбардировщиком. На его примере было построено огромное количество аэропланов, испытаны многие ракеты, бомбы и прочие снаряды. Этот фронтовой бомбардировщик стал поистине легендарным и оставил величайший след в истории авиации СССР.

Прототип

Построен один прототип с двумя британ­скими ТРД Nene тягой по 2270 кгс. Пер­вый полет летчик-испытатель В.К. Коккинаки выполнил 8 июля 1945 года.

Предсерийные и ранние серийные Ил-28 («изделие 5»)

Начиная со второго летного прототипа, на Ил-28 устанавливались ТРД РД-45Ф (вариантТРД Nene производства заво­да № 45 (ныне НПЦ газотурбостроения «Салют») тягой по 2270 кгс. Ил-28 с ТРД РД-45Ф выполнил первый полет 30 дека­бря 1948 года, в феврале - апреле этот самолет был задействован в програм­ме Государственных испытаний. Запу­щен в серийное производство на авиаза­водах № 30 в Москве, № 64 в Воронеже и № 166 в Омске. Особенностью само­летов постройки завода № 64 явля­лось технологическое членение фюзе­ляжа не на три, а две секции: переднюю и среднюю/хвостовую.

Серийные Ил-28

В августе 1949 года выполнил первый по­лет Ил-28 с двумя ТРД ВК-1 конструкции В.Я. Климова тягой по 2700 кгс. Внеш­не гондолы двигателя ВК-1 отличаются от гондол ТРД РД-45Ф наличием поджа- тия в районе крыла. Большинство само­летов Ил-28 выпущено с двигателями ВК-1 и ВК-1 А. По ходу серийного произ­водства в конструкцию и бортовое обору­дование вносились изменения, так были внедрены противообледенительная си­стема, работавшая за счет отбора горя­чих газов двигателей, шторки кабин лет­чика и штурмана, а также изменялась конструкция фонаря кабины летчика.

С 1950 года вместо кормовой оборони­тельной установки Ил-Кб монтировалась облегченная на 50 кг установка Ил-КбМ (позже появились еще более легкие уста­новки Ил-Кб-53). Из-за нехватки ра­диолокаторов ПСБН-М они монтиро­вались не на всех бомбардировщиках. Ил-28 стал самым массовым советским реактивным бомбардировщиком. Пла­ны производства самолета постоянно пе­ресматривались в сторону увеличения, а в 1953 году выпуск самолетов орга­низовали на четвертом заводе - № 23 в Москве (ныне ГНПЦ им. М.В. Хруничева), но собрали там всего два само­лета, так как завод полностью перевели на выпуск стратегических кораблей кон­струкции В.М. Мясищева. После прекра­щения в 1953 году производства Ту-14 к выпуску Ил-28 присоединился авиа­завод № 39 в Иркутске. Ил-28 серийно выпускались в 1949-1956 годах. Всего построено 6316 самолетов всех модифи­каций. В СССР о стоимости военной тех­ники особо не задумывались, однако бу­дет не лишним отметить удивительный факт - благодаря продуманной техно­логии изготовление бомбардировщи­ка Ил-28 стоило меньше, чем !

Ил-28 и Ил-28У советской построй­ки экспортировались в Алжир, Афгани­стан, Болгарию, ГДР, Венгрию, Вьетнам, Индонезию, Ирак, КНДР, Марокко, Ни­герию, Польшу, Румынию, Сомали, Фин­ляндию, Чехословакию, Южный Йемен и на Кубу.

Ил-28А

Носитель малогабаритной тактической атомной бомбы РДС-4 мощностью 28 кт. От обычных бомбардировщиков отлича­ется наличием системы обогрева бомбо- отсека, защитными шторками на фонарях кабин членов экипажа, спецоборудованием, необходимым для сброса атом­ной бомбы. Первый практический сброс атомной бомбы Ил-28А выполнен 23 ав­густа 1953 года на Семипалатинском полигоне.

Учебно-тренировочный вариант бом­бардировщика. Внешне отличается от бомбардировщика носовой частью фюзеляжа. Кабина инструктора с непро­зрачным носом установлена вместо ка­бины штурмана, управление самолетом полностью дублировано. Вооруже­ние отсутствует. Первый полет прототип Ил-28У выполнил 18 марта 1950 года. Серийно выпускался на заводе № 30 в Москве. Ил-28У стал настоящей «лета­ющей партой» для летчиков бомбарди­ровочной, в том числе и Дальней, ави­ации. В авиационных училищах Ил-28У эксплуатировались до начала 1980-х годов.

В прототип разведчика Ил-28Р в 1949 году на заводе № 30 был переделан серий­ный бомбардировщик. Первый полет на Ил-28Р выполнил летчик-испытатель В.К. Коккинаки 19 апреля 1950 года. Го­сударственные испытания Ил-28Р прошел в 1950 году, но серийное производство на­чалось на заводе № 30 только в 1953 году. На заводах в Москве и Иркутске построено 326 Ил-28Р. В бомбоотсеке и в небольшом отсеке в хвостовой части установлены пять аэрофотоаппаратов для дневной съемки и два - для ночной. РЛС ПСБН-М заменена на РЛС «Курс-М». В фюзеляже установлен дополнительный топливный бак емкостью 750 л, предусмотрена возможность под­вески двух сбрасываемых баков емкостью по 950 л на законцовках крыла; суммарная емкость баков доведена до 10 560 л. Пра­вая носовая фюзеляжная пушка не уста­навливалась. Из-за увеличения массы раз­ведчика на 1700 кг были усилены опоры шасси, увеличен диаметр колес основ­ных опор. По ходу серийного производ­ства и эксплуатации в конструкцию и состав бортового оборудования вносились изме­нения. Во второй половине 1950-х годов часть Ил-28Р доработали для ведения ра­диотехнической разведки.

Ил-28ПЛ

В конце 1950-х годов Ил-28 769-го мин- но-торпедного авиаполка Балтийского фло­та доработали под применение противо­лодочных торпед АТ-1 - один самолет мог нести одну торпеду АТ-1 в бомбоотсеке. Рас­пространения данный опыт не получил из-за ограниченной эффективности самолета.

Ил-28 буксировщик мишеней

В буксировщики мишеней дорабатывали бомбардировщики Ил-28. Лебедка и дру­гое буксировочное оборудование монтиро­вались в бомбоотсеке, а направляющая для троса в виде штанги крепилась в хвостовой части фюзеляжа - ниже кабины стрелка.

Беспилотные мишени

В 1955-1956 годах была отработана си­стема дистанционного управления са­молетом Ил-28, позволявшая использовать его в качестве беспилотной мишени. Мишени на основе Ил-28 применялись, главным образом, для отработки зенитно­ракетных комплексов.

Ил-20 (Ил-28П)

Порядка 20 бомбардировщиков Ил-28 по­сле снятия оборудования военного назна­чения передали в «Аэрофлот», самолеты получили обозначение Ил-20 или Ил-28П (П - почтовый). Эти самолеты с 1954 года использовались для срочной доставки ма­триц газет «Правда» и «Известия» из Мо­сквы в крупные города Урала, Сибири и Дальнего Востока. На Ил-20 готовили первых летчиков для реактивных Ту-104.

Ил-283А

Несколько Ил-28 доработали в зонди- ровщики атмосферы, предназначен­ные для проведения метеорологических исследований.

Ил-28Т

По заказу авиации ВМФ в 1950 году был спроектирован и построен торпедоносец Ил-28Т с увеличенным на 2,2 м бомбо­отсеком, позволявшим размещать в нем две авиационные торпеды или морские мины. За счет сокращения емкости фюзеляжных топливных баков был оборудован отсек для спасательной лодки. Подобно разведчику, Ил-28Т оснащался дополни­тельными баками на законцовках крыла. Первый полет Ил-28Т выполнил 9 янва­ря 1951 года. В серийное производство не передавался.

Минимум один бомбардировщик Ил-28 был доработан для внешней под­вески (на пилонах по бокам фюзеляжа) двух авиационных торпед, третья торпе­да подвешивалась в бомбоотсеке. Данный Ил-28Т проходил испытания в 1955 году, из-за ухудшения ЛТХ самолета с торпеда­ми на внешней подвеске и ряда ограниче­ний по использованию торпед с внешней подвески дальнейшего развития рабо­ты не получили. Все бомбардировщики Ил-28 морской авиации могли нести одну торпеду в бомбоотсеке.

Ил-28Ш

Проектирование штурмового вариан­та Ил-28 началось в ОКБ С.В. Ильюши­на еще в 1950-е годы. Рассматривались различные варианты и составы вооруже­ния, в частности, установка в бомбоотсе­ке пулеметов и пусковых установок НАР, стреляющих вниз назад. Полномасштаб­ное проектирование штурмовой моди­фикации Ил-28Ш началось в первой по­ловине 1967 года. Вооружение в виде блоков HAR тяжелых НАР, бомб, пулемет­ных и пушечных контейнеров размеща­лось на 12 подкрыльевых узлах подвески В штурмовики доработали не менее двух бомбардировщиков. На Государствен­ные испытания Ил-28Ш предъявили осе­нью 1967 года. В серийное производство самолет не передавался, но опыт созда­ния Ил-28Ш был использован при разра­ботке специализированного штурмовика Ил-102, который, однако, также в серию не пошел. Есть информация, что мини­мум один полк получил на вооружение Ил-28Ш, модернизированные из бомбар­дировщиков силами авиаремонтного за­вода ВВС.

Летающие лаборатории Один Ил-28 был в 1952 году доработан для испытаний РЛС «Сокол», предназна­ченной для истребителей-перехватчиков Як-25 и Ла-200Б. На летающих лаборато­риях Ил-28 отрабатывались системы жиз­необеспечения и катапультного кресла кос­мического корабля «Восток», авиационные катапультные кресла, система дозаправки топливом в полете, гусеничное и лыжное шасси. Два Ил-28Р ВВС ГДР модернизиро­вали в летающие лаборатории для испыта­ний ТРД «014», предназначенного для пас­сажирского самолета VEB-152.

Проекты

В начале 1950-х годов велись рабо­ты по варианту Ил-28С со стреловидным крылом (угол стреловидности по линии четверти хорд - 35°). Началась постройка прототипа, но программу закрыли, сборка опытной машины завершена не была.

ЧССР

В Чехословакии Ил-28 строился с 1955 года компанией «Avia» под обо­значением В-228, Ил-28У получил обо­значение СВ-228. Первые три самоле­та были поставлены из СССР в 1955 году. В 1959-1960 годах с В-232 сняли непод­вижные пушки и обновили состав БРЭО.

В Чехословакии на основе Ил-28 разрабо таны самолет радиотехнической развед­ки Ил-28РТ и летающая лаборатория для испытаний ТРДМ-701 и АИ-25В. В ЧССР построено не менее 200 Ил-28. Самоле­ты чешской постройки экспортировались в Египет.

Китай

В конце 1950-х годов планировалось наладить производство Ил-28 в Ки­тае по лицензии, но из-за ухудшения со­ветско-китайских отношений этим пла­нам не суждено было осуществиться. Тем не менее на авиационном заводе в Хар­бине был организован серийный выпуск «пиратских копий» Ил-28 под обозначе­нием Н-5. Китай получил из СССР более 250 Ил-28 - было с чего копировать. Раз­работка Н-5 началась в 1963 году, пер­вый полет прототип выполнил 25 сентя­бря 1966 года, а в 1967 году началось серийное производство. Китайские само­леты имели ряд конструктивных отличий, в том числе кормовую оборонительную установку, спроектированную на основе аналогичной установки бомбардировщи­ка Ту-16, вместо пушек НР-23 были уста­новлены пушки АМ-23 калибра 23 мм. Серийно строились бомбардировщики и торпедоносцы Н-5, носители атомно­го оружия Н-5А, учебные бомбардиров­щики HJ-5, фоторазведчики HZ-5, само­леты радиотехнической разведки HD-5. Китайские Ил-28 также использовались в качестве летающих лабораторий. Всего построено порядка 2000 самолетов всех модификаций. Н-5 под обозначением В-5 экспортировались в Пакистан (мест­ное обозначение В-56), Румынию, КНДР и Албанию.
