Прежде чем новая подлодка будет направлена в поход, она проходит испытания. Первая же в своем типе, подобно «Вирджинии», должна пройти через испытания всего оборудования и механизмов на корабле, чтобы можно было убедиться в их исправности и соответствии проектному заданию.
«Если вы знакомы с флотской специальностью, вам ясно, что надо делать», - философствует торпедист специалист первого класса Стив Харт. «Вывод головного корабля проекта в первую автономку - не простая штука: она демонстрирует выносливость систем, корабля и команды. Это убийственный период».
Недавно «Вирджиния» (SSN 774) - многоцелевая подводная лодка, базирующаяся в Гротоне - начала в море у берегов Флориды испытания всех корабельных систем - от силовой установки до оружия и навигации.
После завершения испытаний экипаж начнет подготовку к первому боевому походу, который, как предполагается для этого типа подлодок, продлится шесть месяцев.
«Первый поход «Вирджинии» станет важной вехой для нашего флота», - заявил во время визита в Гротон адмирал Гарри Роухед, начальник штаба ВМС. «Это новый тип подводных лодок и самая технологически продвинутая подводная лодка из когда-либо построенных».
Капитан 2 ранга Джеймс Ватерс, командир «Вирджинии», отмечает, что корабль «далеко ушел» от тех, где ему довелось служить ранее.
«Когда впервые поднимаешься на борт, становится страшно», - продолжает он. «Думаешь: ого, да здесь полно такого, чего я нигде раньше не видел».
Особенно ему нравится усовершенствованная акустика, позволяющая обнаружить вражескую подлодку задолго до того, когда она обнаружит «Вирджинию».
«Нам всегда надо знать, где находятся вражеские подлодки - чтобы нажать кнопку «Пуск» и отправить их на дно» - рассказывает командир, - «Война не предполагает никакой романтики, когда два равных противника находятся в дуэльной ситуации. Все может пойти не так, как рассчитывалось. Все может пойти не так, как мы того хотим».
Ватерс отмечает, что пока корабль показывает в море хорошее соответствие проектному заданию.
«Мы начали испытания в очень высоком темпе, и экипаж, и корабль зарекомендовали себя прекрасно» - таково мнение командира.
«Вирджиния» была введена в строй в 2004 году. Тогда же начались интенсивные испытания всех систем.
«Мало сказать: должны были - и сделали», - говорит торпедист специалист второго класса Поль Бовтер, - «Мы должны первыми пройти весь путь и описать все процедуры».
Контр-адмирал Сесил Д. Хани, находившийся на «Вирджинии» во время ходовых испытаний, отмечает, что отдельные элементы корабля требуют доработки или ремонта, но это волне ожидаемый результат при эксплуатации столь большого числа комплексных систем.
«Нельзя сказать, что по «Вирджинии» ноль замечаний, но все это нормально», - заключает Хани, командир соединения подводных лодок. Это был его последний поход на подлодке - он переведен в Пентагон на должность начальника отдела противолодочной борьбы.
«Вирджиния» уже была в плавании в 2005 году, но лишь три месяца. Затем корабль на целый год снова подняли в док для небольшой доработки, нанесения покрытия на корпус и обновления электроники.
В настоящее время экипаж подлодки завершает испытания перед шестимесячным плаванием, назначенным на 2009 год.
«Мы с большим удовольствием уйдем в поход - вместо того, чтобы проводить испытания, займемся своим делом», - поделился старпом Тодд Шульц и добавил, что корабль функционирует «как предполагалось, и даже лучше» и что деятельность экипажа «облегчит жизнь всем кораблям этого проекта».
«Мы здесь для того, чтобы проверить работу корабля, систем и предъявить в полном объеме концепцию «Вирджинии» командованию, Пентагону и гражданским», - сказал он.
Члены экипажа ждут - не дождутся, кода корабль вступит в эксплуатацию.
«После первого похода экипаж сплачивается и чувствует свое единение с подлодкой», - объясняет старший механик Куртис Норрис. «Вы во многом друг от друга зависите. Когда вы живете с группой людей в ограниченном пространстве в течение шести месяцев, то многое узнаете о своих соседях».
Маленькая изогнутая линия на экране техника-акустика меняет цвет от зеленого к белому. Техник двигает курсор для прослушивания.
«Возможный подводный контакт по пеленгу 190», - докладывает он. Это тест для команды с использованием имитатора цели.
Техник-акустик передает информацию техникам систем управления стрельбой, которые используют ее для выработки «решения» - дистанции, курса и скорости другой субмарины.
После сопровождения субмарины техники докладывают: «Решение готово, оружие готово».
«Стрельба по выработанному пеленгу», - командует лейтенант Давид Гроган, вахтенный офицер, ответственный за тактику подводной лодки. Приказ означает стрельбу по месту цели.
«Торпедный аппарат №1 – пли!»
«Торпеда вышла, провода в порядке». Провода передают информацию между кораблем и торпедой.
«Включен режим самонаведения». Торпеда ищет цель.
«Ты похоронен», - замечает Ватерс.
«Окончательное наведение». Цель найдена.
«Предохранители взведены, телеметрия потеряна». Провода, ныне бесполезные, обрезаны.
«Сильный взрыв на западе». Цель уничтожена.
«Все эти технологии не что иное, как драка с забиякой», - говорит Ватерс. «Возьмите двух парней – две подлодки, и один из парней ведет себя агрессивно, другой – ах, я должен выработать решение! Парень готовится стрелять».
Когда экипаж вводит информацию об имитаторе цели в систему, системы «Виржинии» реагируют на него готовностью слышать, отслеживать и «стрелять» водой из торпедного аппарата, словно из гигантского водного пистолета.
На прошлой неделе здесь собирались к огневым упражнениям с «Хартфордом» (SSN 768), другой базирующейся в Гротоне подлодкой, во время которых планировалось выстрелить 12 учебных торпед.
Ярко-оранжевые учебные торпеды не имеют боевой части. На них надпись «невзрывные, подлежат возврату» и номер бесплатного телефона Центра подводного оружия ВМС в Ньюпорте. Награда 50 долларов.
«Есть хорошая шутка насчет этого», - говорит лейтенант Джастин Харди. «А что, если кто-нибудь отправит ее по почте?»
Харт, ведущий старшина в торпедном отсеке, был спокоен относительно победы над «Хартфордом».
«Единственным врагом подлодки может быть только подлодка», - сказал он. Мы знаем действия друг друга, и кто скорее поднимет руку, кто быстрее, как в вестернах, тот и победит. И это будем мы».
«Нет большого различия в акустике между «Вирджинией» и «Хартфордом» типа «Лос-Анжелес», - говорит Харт, - «В подводном мире, если вы тихий парень, вы все время на высоте. Акустически мы их порвем».
Если наблюдать со стороны, «Вирджиния» подходит к пирсу легко и свободно. Внутри субмарины совсем другая картина.
Другие корабли появляются на экране локатора в розовых кругах, отображающих зоны, которые лодка должна избегать. На поверхности субмарина не очень маневренна. Большая часть корабля скрыта под водой, и люди ошибочно принимают ее за небольшой корабль корабль.
Когда подлодка приближается к пирсу, большинство членов команды расходятся по своим постам. Вотерс поднимается на мостик, венчающий рубку подлодки, чтобы помочь наблюдателям обнаружить корабли, особенно те, которые могут не появиться на экране локатора - например, малые рыболовные суда.
В общей суматохе выставляются дополнительные наблюдатели. Другие готовятся к потенциальным чрезвычайным ситуациям, таким как столкновение. Экипаж занимает места у систем огнетушения и водоотлива, подачи кислорода.
«Каждый в готовности», - говорит электрик матрос первого класса Майкл Армстронг. Он достанет свой 9-миллиметровый пистолет и доложит наверх, если чужой корабль подойдет слишком близко.
«У нас был случай попытки подойти к нам со стороны. Похоже было, что это муж и жена», - рассказывает Армстронг, - «Они стали фотографировать, а потом уплыли. Не подпустить близко – действительно проблема».
После короткого захода в Порт Канаверал «Вирджиния» возвращается на рандеву с «Хартфордом» для проверки систем оружия.
«Мы уверены в системах», - говорит капитан 1 ранга Мишель МакЛохлин, начальник штаба командующего подводными силами. Конструкторские работы сами по себе феномен, но применить конструкцию в соответствии с концепцией – нечто совсем другое. Для этого нужна тяжелая и мотивированная работа экипажа».
По словам МакЛохлина, экипаж «Вирджинии» правильно выполняет свою работу: «Этот экипаж принял корабль и управляет им замечательно. Мы горды ими. Они – настоящие пионеры».
Многоцелевые АПЛ ВМС США четвёртого поколения.
Предназначены для борьбы с подводными лодками на глубине и для прибрежных операций. Помимо стандартного вооружения, лодка имеет также оборудование для специальных операций - необитаемые подводные аппараты, шлюзовую камеру для легководолазов, палубное крепление для контейнера или сверхмалой подводной лодки.
История
Проектирование серии началось в конце 1980-х годов, головная лодка нового типа - SSN-774 «Вирджиния» вошла в состав флота в 2004 году. Предполагается, что в течение ближайших 20 лет ВМС США получит 30 лодок типа «Вирджиния», которые сменят в составе флота АПЛ типа «Лос-Анджелес», которые выпускались с 1976 года по 1996 год. С самого начала планировалась замена АПЛ типа «Лос-Анджелес» на АПЛ типа «Сивулф» («Морской волк»), но из-за слишком высокой стоимости и изменения стратегических приоритетов было отдано предпочтение АПЛ типа «Вирджиния».
5 мая 2007 года во время торжественной церемонии по вводу АПЛ SSN 776 «Гавайи» в боевой состав флота министр ВМС Дональд Винтер заявил:
«Вступление подлодки «Гавайи» в ряды ВМС дает необходимые возможности для борьбы с вызовами будущего. Малозаметность, дальность плавания без пополнения запасов, маневренность (при выполнении самых различных задач) и смертоносность вкупе с высокопрофессиональным и боеготовым экипажем делает эту подлодку самой сильной на подводном театре военных действий».
Планируется, что «Гавайи» будет нести службу в Азиатско-тихоокеанском регионе.
3 мая 2008 года в Уилмингтоне (штат Северная Каролина) торжественно введена в состав ВМС США четвёртая АПЛ SSN 777 «Норт Кэролайн».
В июне 2008 года закончено строительство пятой подводной лодки. Ей стала SSN 778 «Нью-Гэмпшир». Принятие на вооружение состоялось 28 августа 2008 года.
28-29 августа 2008 года в Мексиканском заливе были проведены испытания во время которых из вертикальных пусковых установок были запущены две ракеты Томагавк модификации Block III и Block IV, также из торпедного аппарата была запущена ракета модификации Block III. Во время испытаний в реальном масштабе времени отрабатывалось перепрограммирование цели.
В 2010 году сообщалось, что звукопоглощающее покрытие на подводных лодках оказалось неустойчивым к воде. Происходит отслоение материала от корпуса подлодок, что значительно снижает звукопоглощение. При неполном отслоении листы покрытия сами становятся источником шума.
7 августа 2011 года в городе Ньюпорт состоялась передача восьмой в серии подводной лодки SSN 781 "Калифорния" ВМС США. Включение в состав флота намечено на октябрь.
В апреле 2014 года был заключён контракт с компаниями General Dynamics Electric Boat и Huntington Ingalls Industries Newport News Shipbuilding на постройку десяти атомных подводных лодок модернизированной версии Block IV. Сумма сделки составила $17,6 млрд и стала крупнейшей для контрактов на строительство подводных лодок.
Состав серии
№ |
Название |
Верфь |
Заказан |
Начало
|
Заложен |
Спущен |
В строю |
Порт
|
| 1. |
SSN-774 «Вирджиния»
|
GDEB | 30.09.1998 | 08.1997 | 02.09.1999 | 16.08.2003 | 23.10.2004 | Гротон |
| 2. |
SSN-775 «Техас»
|
NNSB | 30.09.1998 | 09.1998 | 12.07.2002 | 09.04.2005 | 09.09.2006 | Перл-Харбор |
| 3. |
SSN-776 «Гавайи»
|
GDEB | 30.09.1998 | 10.1999 | 27.08.2004 | 17.06.2006 | 05.05.2007 | Перл-Харбор |
| 4. |
SSN-777 «Норт Кэролайн»
|
NNSB | 30.09.1998 | 03.2001 | 22.05.2004 | 05.05.2007 | 03.05.2008 | Перл-Харбор |
| 5. |
SSN-778 «Нью-Гемпшир»
|
GDEB | 14.08.2003 | 01.2004 | 30.04.2007 | 21.02.2008 | 25.10.2008 | Гротон |
| 6. |
SSN-779 «Нью-Мексико» |
NNSB | 14.08.2003 | 01.2004 | 12.04.2008 | 18.01.2009 | 27.03.2010 | Гротон |
| 7. |
SSN-780 «Миссури» |
GDEB | 14.08.2003 | 12.2004 | 27.09.2008 | 20.11.2009 | 31.07.2010 | Гротон |
| 8. |
SSN-781 «Калифорния»
|
NNSB | 14.08.2003 | 01.2006 | 01.05.2009 | 14.11.2010 | 29.10.2011 | Гротон |
| 9. |
SSN-782 «Миссиссиппи»
|
GDEB | 14.08.2003 | 02.2007 | 09.06.2010 | 13.10.2011 | 02.06.2012 | Гротон |
| 10. |
SSN-783 «Миннесота»
|
NNSB | 14.08.2003 | 02.2008 | 20.05.2011 | 03.11.2012 | 07.09.2013 | Гротон |
| 11. |
SSN-784 «Норт Дакота»
|
GDEB | 22.12.2008 | 03.2009 | 11.05.2012 | 29.08.2013 | 29.08.2014 | Гротон |
| 12. |
SSN-785 «Джон Уорнер» |
NNSB | 22.12.2008 | 03.2010 | 16.03.2013 | 10.09.2014 | 01.08.2015 | |
| 13. |
SSN-786 «Иллинойс» |
GDEB | 22.12.2008 | 03.2011 | 02.06.2014 | 11.10.2015 | ||
| 14. |
SSN-787 «Вашингтон» |
NNSB | 22.12.2008 | 09.2011 | 22.11.2014 | |||
| 15. |
SSN-788 «Колорадо» |
GDEB | 22.12.2008 | 06.2012 | 07.03.2015 | |||
| 16. |
SSN-789 «Индиана» |
NNSB | 22.12.2008 | 22.12.2008 | 16.05.2015 | |||
| 17. |
SSN-790 «Южная Дакота» |
GDEB | 22.12.2008 | |||||
| 18. |
SSN-791 «Делавэр» |
NNSB | 22.12.2008 | |||||
| 19. |
SSN-792 «Вермонт» |
GDEB | ||||||
| 20. |
SSN-793 «Орегон» |
GDEB | ||||||
| 21. |
SSN-794 «Монтана» |
NNSB | ||||||
| 22. |
SSN-795 «Хайман Джордж Риковер» |
GDEB | ||||||
| 23. |
SSN-796 «Нью-Джерси» |
GDEB | ||||||
| 24. |
SSN-797 «Айова» |
GDEB |
Конструкция
Уровень шумности АПЛ класса «Вирджиния» находится на уровне АПЛ «Сивулф», и более низкий чем у российских АПЛ 3-го поколения проекта 971 «Щука-Б». Для достижения этого уровня в конструкции «Вирджиния» применяются новые «глушащие» покрытия, система изолированных палуб и новая конструкция энергетической установки. Для уменьшения уровня шума гребной винт установлен в кольцевом обтекателе (фенестроне), глубиною примерно соответствующем диаметру винта.
Впервые в мировой практике на лодке отсутствует традиционный перископ. Вместо него используется многофункциональная телескопическая мачта, не проникающая в прочный корпус, на которой установлены телекамера, передающая по волоконно-оптическому кабелю изображение на экран в центральном посту, антенны радиоэлектронной разведки и связи, датчик инфракрасного наблюдения. Инфракрасный лазер применяется в качестве дальномера.
Для обнаружения мин применяется необитаемые автоматические аппараты с временем автономной работы до 18 часов и разрешающей способностью сонара 10 см.
За рубкой располагается шлюзовая камера, через которую могут выйти на поверхность 9 боевых пловцов.
Серия подводных лодок «Вирджиния Блок III», примерно на 20% переработана для снижения цены и повышения эксплуатационных характеристик. Изменения коснулись носовой части, где двенадцать индивидуальных ракетных пусковых установок были заменены на две установки большого диаметра револьверного типа, каждая из которых способна запустить до шести крылатых ракет типа «Томагавк». Подобная схема пусковых установок уже применяется на АПЛ «типа Огайо», переоборудованных под крылатые ракеты «Томагавк».
ТТХ
Основные характеристики
Тип корабля: МПЛАТРК
-Кодификация НАТО: Virginia
-Скорость (подводная): полного подводного хода - 34 узла.
-Предельная глубина погружения: до 1600 футов (488 метров)
-Экипаж: 100-120 человек в зависимости от решаемых задач
Размеры
Водоизмещение надводное: 7800 т
-Длина наибольшая (по КВЛ): 114,9 м
-Ширина корпуса наиб.: 10,5 м
Силовая установка
Атомная типа GE S9G,
-две турбины,
-гребной винт в кольцевом обтекателе (фенестроне)
Вооружение
Торпедно-минное вооружение: 4 торпедных аппарата, 26 торпед
-Ракетное вооружение: 12 вертикальных ПУ КР «Томагавк» (лодки серии Block I и Block II); 2 ПУ револьверного типа по 6 КР «Томагавк» (лодки серии Block III)
ПЛА типа «Вирджиния» - это новейшие, технологически - самые передовые подводные лодки ВМС Соединенных Штатов.
Первая «Вирджиния» вышла в море всего восемь лет назад, за это время было построено только девять кораблей данного типа.
На строительство одной подлодки уходит пять лет и 2,4 млрд. долларов.
Здесь мы пройдем по ПЛА типа «Вирджиния» от кормы до носа и узнаем, что делает эти корабли уникальными.
Мы начнем наше путешествие в машинном отделении, затем побываем в реакторном отсеке, в кубрике, в командном центре и спустимся вниз, в торпедный отсек.
ПЛА типа «Вирджиния» - это новое поколение высокотехнологичных подводных лодок, появившееся после окончания холодной войны
Christina Shaw / US Navy
Длина лодки – около 400 футов, ПЛА типа «Вирджиния» состоят на вооружении с 2003 года.
US Navy
Лодка спроектирована таким образом, чтобы она могла успешно действовать как на больших океанских глубинах, так и на прибрежном мелководье.
David Nagle / US Navy
На настоящий момент в строй введено 9 подлодок этого типа. На снимке Шерил Макгинесс, вдова одного из пилотов погибших 11 сентября, на церемонии присвоения названия кораблю при спуске его на воду (USS New Hampshire)
John Narewski / US Navy

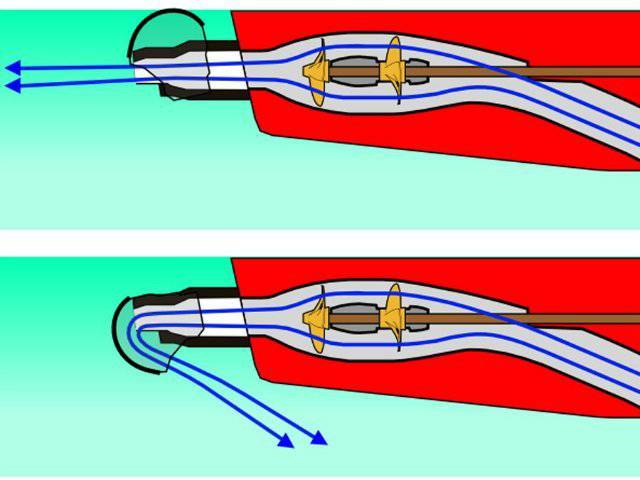

Двигатели USS Virginia вращают не обычный винт, а гидрореактивный движитель насосного типа.
US Navy / Wikimedia Commons
Такая конструкция значительно уменьшает коррозию и делает корабль малошумным.
Tosaka / wikimedia

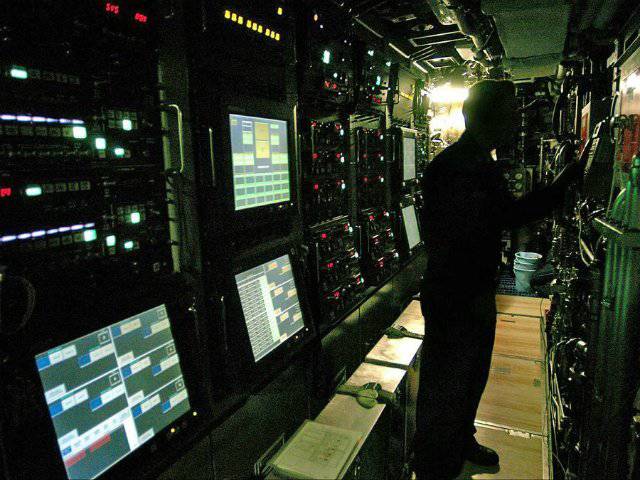

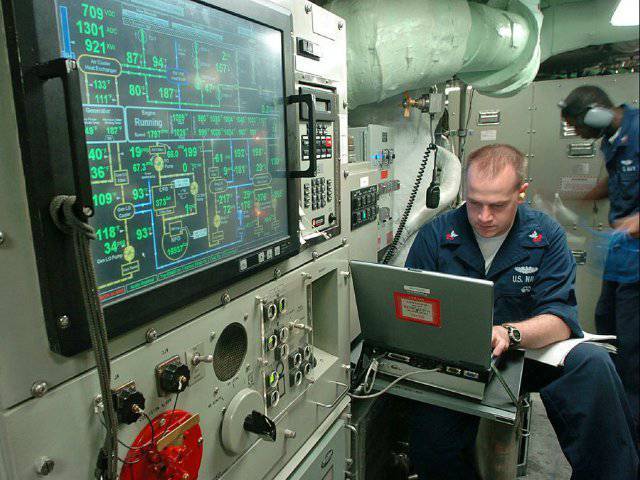

В машинном отделении субмарины, здесь энергия, полученная от ядерного реактора SG9, приводит подлодку в движение (почти 32 миль в час, в подводном положении).
James Pinsky / US Navy

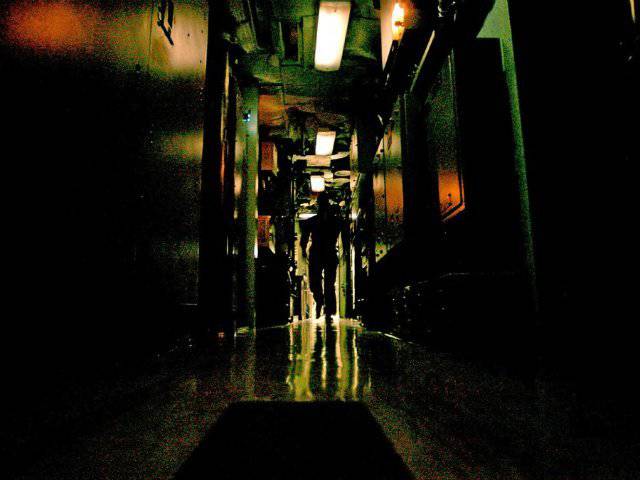

Этот переход – идущий от машинного отделения, над реактором, через кубрик в центральную часть корабля, погружен в темноту, чтобы моряки могли спать.
James Pinsky / US Navy
Корабль имеет шлюзовую камеру с помещением для 9 «морских котиков» (диверсантов-аквалангистов)
James Pinsky / US Navy

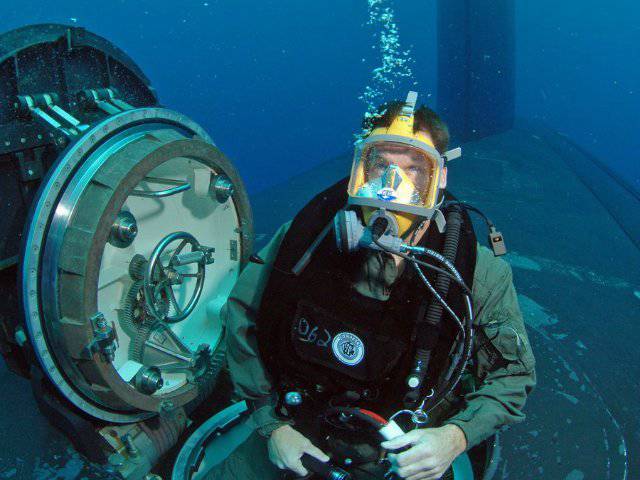

Через эту шлюзовую камеру «морские котики» могут покидать подлодку, находящуюся в подводном положении.
Andrew McKaskle / US Navy
Шлюзовая камера расположена в центральной части подлодки.
Andrew McKaskle / US Navy
Подводники питаются хорошо, меню составлено таким образом, чтобы снять стресс и облегчить тяготы многомесячной жизни под водой.
Roadell Hickman / US Navy
Как сказал один из моряков: «Это всё равно как если иметь вкусную еду 24 часа в день».
Jennifer A Villalovos / US Navy
Kevin S O"Brien / US Navy

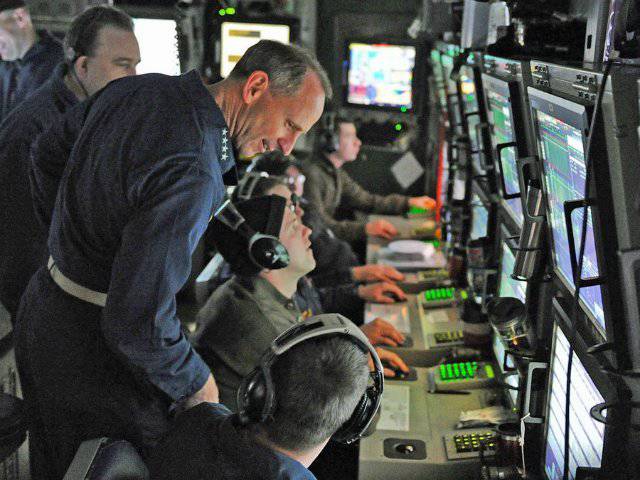

Командный центр ПЛА типа «Вирджиния» гораздо более просторный, чем у старых подлодок
Kevin O"Brien / US Navy
Командный центр расположен не непосредственно под рубкой, потому что у «Вирджинии» нет перископа.
Peter Lawlor / US Navy

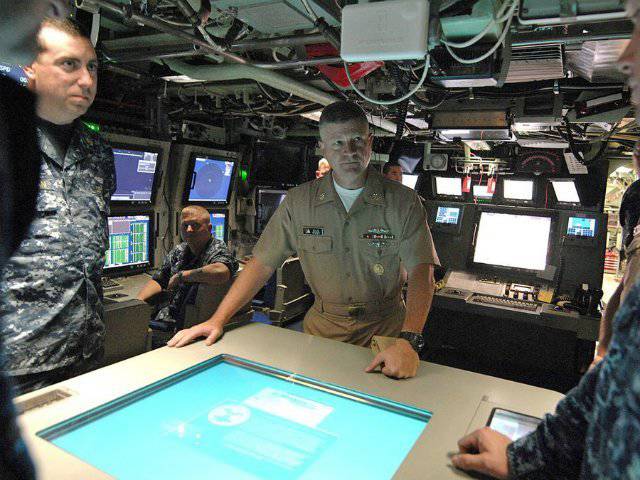

Монитор, на который смотрит командир – это «перископ» ПЛА, современная фотоэлектронная система, которая в режиме реального времени позволяет видеть больше, чем мог бы охватить человеческий глаз.
Jeremy Lambert / US Navy
На «Вирджинии» отсутствуют традиционные - рулевой, плазовщик, вахтенный командир и офицер, следящий за балластом. Их обязанности выполняют два офицера, работающие на двух станциях.
James Pinsky / US Navy
Подлодка оборудована сферическим сонаром который сканирует все 360 градусов.
Jennifer Villalovos / US Navy
Полнокомплектная команда «Вирджинии» состоит из 134 моряков
Kevin O"Brien / US Navy
Несмотря на наличие компьютерной навигационной системы, маршрут подлодки прокладывается также и вручную.
Roadell Hickman / US Navy

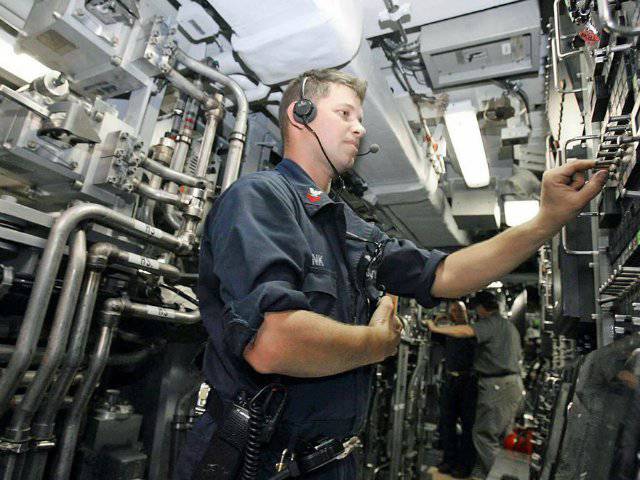

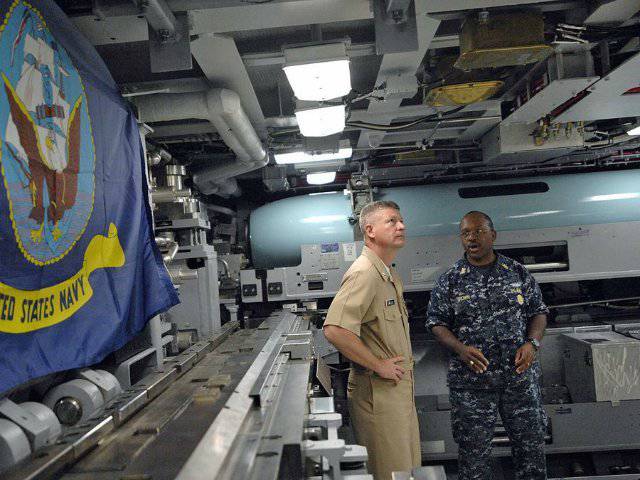

Под командным центром расположено торпедное отделение, где временно могут располагаться члены подразделения специальных операций
James Pinsky / US Navy
Вооружение подлодки – 12 ракет вертикального взлёта «Томагавк» и 38 торпед
Kevin O"Brien / US Navy

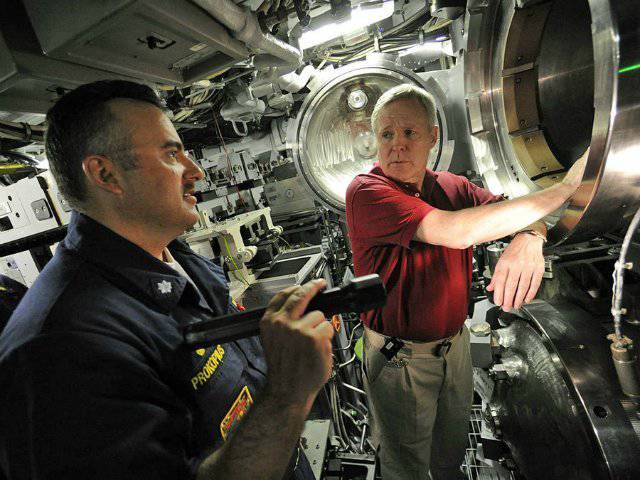

На снимке: офицер USS Texas выполняет тестирование торпедных аппаратов
Roadell Hickman / US Navy
ПЛА типа «Вирджиния» были спроектированы таким образом, чтобы нести Advanced SEAL Delivery system, сверхмалые подлодки для доставки «морских котиков» на задание.
Jennifer Villalovos / US Navy
Единственная вещь, которая находится перед торпедным отделением, это носовой отсек, в нём смонтирован сонар, а сам он спроектирован таким образом, чтобы сделать подлодку как можно менее шумной.
James Pinsky / US Navy
Даже после окончания строительства в конструкцию подлодок вносятся усовершенствования и обновления.
US Navy
Вот это то, что Соединённые Штаты имеют в морских глубинах
Решение о строительстве подлодки USS Illinois (SSN-786) и нескольких других субмарин было принято в середине прошлого десятилетия. 22 декабря 2008 года решение о строительстве привело к появлению договора между военным ведомством и предприятиями судостроительной промышленности. Контракт на строительство лодок новой серии получили компании Huntington Ingalls Industries и General Dynamics Electric Boat Shipyard. Им заказали четыре и три подлодки соответственно. Строительство субмарины «Иллинойс» должно было проходить на предприятии General Dynamics Electric Boat в г. Гротон (шт. Коннектикут).
Многомиллиардный контракт на подлодки серии Block III подразумевал строительство нескольких субмарин одинаковой стоимости. По последним сообщениям, на постройку USS Illinois (SSN-786) военное ведомство Соединенных Штатов потратило 2,7 млрд долларов.
Церемония закладки АПЛ USS Illinois (SSN-786) состоялась 2 июня 2014 года. Попечителем нового корабля стала первая леди США Мишель Обама, уроженка штата Иллинойс, в часть которого названа подлодка. Благодаря налаженному производству, строительство субмарины заняло всего 14 месяцев. Уже 8 августа 2015 года лодку вывели из цеха и спустили на воду. После этого экипаж и специалисты промышленности приступили к проведению испытаний и прочих необходимых работ, предшествующих передаче подлодки заказчику.
Испытания и доводка новейшей многоцелевой АПЛ заняли около года, после чего представители военного ведомства подписали приемный акт. Очередная подлодка типа Virginia Block III была передана заказчику 27 августа. В ближайшее время военно-морские силы планируют провести некоторые необходимые работы, после чего подлодку официально включат в боевой состав флота. Церемония ввода лодки в эксплуатацию запланирована на 29 октября. В этот день подводные силы ВМС США официально пополнятся новой боевой единицей.
Подлодка USS Illinois (SSN-786) dj время строительства. Фото Ussillinois.org
АПЛ USS Illinois (SSN-786) была построена по самой новой из существующих версий проекта «Вирджиния» и является подлодкой четвертого поколения. Использованный проект основывается на базовых наработках предыдущих проектов, однако имеет ряд характерных отличий, связанных с необходимостью повышения тех или иных параметров. В первую очередь, подлодки типа Block III отличаются от предшественников гидроакустическим комплексом и пусковыми устройствами для ракетного вооружения. В остальном проект является улучшенным вариантом предыдущих разработок. Конструкторские работы по проекту Virginia Block III начались в 2009 году, уже после подписания контракта на постройку серии новых субмарин.
В соответствии с проектом, субмарина «Иллинойс» имеет длину 114,9 м, ширину 10,3 м и нормальную осадку 9,8 м. Полное водоизмещение достигает 7900 т. Лодка имеет характерный внешний вид с обтекаемым цилиндрическим корпусом большого удлинения, в носовой части которого имеются горизонтальные рули. На верхней поверхности корпуса предусматривается сравнительно небольшое ограждение рубки. На сужающейся кормовой части находится набор рулей и гребной винт, помещенный внутри кольцевого канала.
В центральном отсеке прочного корпуса лодки располагается водо-водяной ядерный реактор типа S9G, обеспечивающий выработку электроэнергии для всех систем. В качестве силовой установки для перемещения проектом предусматривается электромотор мощностью 30 тыс. л.с. Используется одновальная схема с единственным гребным винтом.
В рамках проекта Block III значительным изменениям подвергся носовой отсек легкого корпуса, вмещающий в себя вооружение и гидроакустическую станцию. Основными задачами при переделке отсека было повышение характеристик лодки, а также снижение стоимости ее производства и эксплуатации. За счет отказа от некоторых ранее применявшихся решений, а также при помощи применения унифицированных агрегатов, заимствованных из существующих проектов, удалось решить обе поставленные задачи.
Было решено изменить конструкцию главной антенны гидроакустического комплекса. Вместо ранее использовавшейся системы, состоявшей из большого числа отдельных элементов, закрепленных на общей основе в виде отсека с воздухом, было решено использовать сферическое устройство, полностью окруженное водой. Такой вариант комплекса получил обозначение LAB (Large Aperture Bow). Отсутствие необходимости в создании герметизированной основы, заполненной воздухом, позволило заметно сократить стоимость производства носовой части лодки. Переделка конструкции позволила дополнительно сократить стоимость корпуса на 11 млн долларов.
В составе системы LAB имеется два основных компонента. Первый представляет собой пассивную станцию повышенной производительности, а второй является активной системой, работающей в среднем диапазоне частот. В составе комплекса LAB применяются гидроакустические датчики, ранее применявшиеся на подлодках типа Seawolf. Обеспечен максимально возможный ресурс комплекса, равный ресурсу всей субмарины.
Первые версии проекта Virginia предлагали использование 12 вертикальных пусковых установок, помещенных перед прочным корпусом в носовой части лодки. Проектом модернизации Block III был предложен иной вариант транспортировки и запуска ракетного вооружения. С целью упрощения конструкции и удешевления производства новые многоцелевые АПЛ должны оснащаться пусковыми установками, заимствованными из проекта модернизации стратегических подлодок типа Ohio. При помощи такого решения удалось улучшить экономические параметры проекта без каких-либо проблем иного рода.
Заимствованная у Ohio пусковая установка представляет собой цилиндрический агрегат, по габаритам вписывающийся в шахту баллистической ракеты Trident II. Установка вмещает шесть шахт сравнительно малого диаметра, каждая из которых может транспортировать по одной крылатой ракете. Также в корпусе установки имеется различное специальное оборудование, необходимое для использования ракетного вооружения.
Схема нововведений проекта Block III. Рисунок Defenseindustrydaily.com
В случае с проектом Virginia Block III имеет место удаление старых раздельных пусковых установок, вместо которых устанавливается некое подобие шахт стратегических лодок «Огайо». На корпусе помещаются две откидные крышки пусковых установок, под которыми находятся две вертикальные пусковые установки. Таким образом, модернизированные субмарины, как и лодки предыдущих версий, способны перевозить и запускать до 12 крылатых ракет.
Несмотря на замену пусковых установок, обновленные «Вирджинии» сохраняют прежнюю номенклатуру вооружений. Основным ударным оружием этих кораблей остаются крылатые ракеты BGM-109 Tomahawk, способные поражать цели, в зависимости от модификации, на расстояниях до 2500 км.
В остальном «Иллинойс» почти не отличается от лодок своего проекта предыдущих серий. За исключением комплекса вооружения и гидроакустических средств, все имеющиеся изменения незначительны и направлены на исправление ранее выявленных недостатков, упрощение эксплуатации техники и т.д. Это позволило улучшить требуемые параметры, а также обойтись без неприемлемого удорожания строительства и заметно сэкономить на эксплуатации унифицированной техники.
В частности, без значительных изменений осталось дополнительное вооружение подлодок в виде торпед. USS Illinois (SSN-786) имеет четыре торпедных аппарата калибра 533 мм. В торпедном отсеке может перевозиться до 27 торпед нескольких типов. Подобное оружие, в первую очередь, предназначается для защиты от подлодок противника.
USS North Dakota (SSN-784) — головная подлодка серии Block III. Фото US Navy
Сохранен ранее использовавшийся подход к сбору информации об окружающей обстановке. В частности, Block III по-прежнему не использует традиционный перископ, вместо которого лодка получает мачту с оптико-электронным оборудованием, связанным с экранами на центральном посту. Также предусматривается использование других средств наблюдения, основанных на современных технологиях и элементной базе.
Любопытной особенностью подлодок типа Virginia была возможность перевозки боевых пловцов. Актуальный проект сохраняет специальный шлюзовый отсек, позволяющий субмарине перевозить и высаживать в заданном районе до девяти бойцов с вооружением и специальным оборудованием. Также субмарина может нести сравнительно крупные аппараты, необходимые водолазам.
Собственный экипаж лодки состоит из 134 человек, в том числе 14 офицеров. При необходимости, в зависимости от типа поставленной боевой задачи, состав экипажа может меняться тем или иным образом. В ходе автономного плавания обеспечивается максимально возможный комфорт работы и быта.
Подлодки типа Virginia, независимо от серии и конкретного состава оборудования, способны погружаться на предельную глубину 488 м и развивать скорость не менее 26 узлов. По некоторым данным, максимальная подводная скорость таких субмарин превышает 30-32 узла. Дальность плавания ограничивается только запасом продовольствия и боекомплектом. Реакторы последних моделей, применяемые на лодках новых серий, позволяют не менять ядерное топливо в течение всего срока службы.
Вторая субмарина серии USS John Warner (SSN-785) в ходе церемонии сдачи заказчику, 1 августа 2015 г. Видна открытая крышка одной из пусковых установок. Фото US Navy
К настоящему времени военно-морские силы США получили и ввели в строй 12 многоцелевых атомных подводных лодок типа «Вирджиния». В соответствии с первым заказом от 1998 года были построены четыре субмарины первой серии. Их служба началась в 2004-2008 годах. В 2003 году Пентагон заказал строительство кораблей второй серии (Block II), в результате чего в 2008-13 годах получил еще шесть подлодок. Строительство субмарин Block III ведется с 2012 года. В позапрошлом и прошлом годах в строй вступили АПЛ USS North Dakota (SSN-784) и USS John Warner (SSN-785) соответственно. В октябре боевой состав подводных сил США пополнится еще одной подлодкой, USS Illinois (SSN-786).
После получения 13-й лодки серии ВМС США намерены приобрести еще полтора десятка аналогичных субмарин. В течение нескольких следующих лет компании Huntington Ingalls Industries и General Dynamics Electric Boat Shipyard должны будут достроить и передать заказчику пять следующих лодок Virginia Block III. Еще десять субмарин будут строиться позже. Они должны будут относиться к новой версии проекта с обозначением Block IV. Контракт на их строительство был подписан в апреле 2014 года. Сроки поставок техники по этим контрактам должны быть уточнены позже.
Многоцелевые АПЛ типа Virginia всех серий рассматриваются в качестве замены для остающихся в строю субмарин аналогичного назначения, созданных и построенных в течение нескольких последних десятилетий. Помимо «Вирджиний» задачи поиска подводных и надводных целей решаются лодками типов Los Angeles и Seawolf. На данный момент в строю остается 39 подлодок первого типа и 3 второго. Примечательно, что изначально планировалось построить серию из трех десятков «Сивулфов», но по причине высокой стоимости проект подвергся значительному сокращению. Со временем все имеющиеся подлодки должны будут уступить свое место более новым кораблям типа Virginia трех существующих и одной планируемой к строительству серии.
Как и другие многоцелевые атомные подлодки различных типов, эксплуатируемые несколькими странами мира, новейшая USS Illinois (SSN-786) должна будет решать достаточно широкий круг боевых задач, связанных с поиском и уничтожением различных целей. Предусматривается возможность скрытного слежения за надводными, подводными и береговыми целями с последующим их уничтожением при помощи наиболее эффективного в имеющейся ситуации оружия. Основным вооружением «Иллинойса» и его систершипов при этом являются крылатые ракеты BGM-109. При необходимости могут использоваться торпеды нескольких типов.
В контексте слежения за подводными целями подлодки типа Virginia прежде всего являются «охотниками» за стратегическими подводными ракетоносцами. В такой роли американские субмарины представляют определенную опасность для российских подлодок, осуществляющих дежурство в интересах стратегических ядерных сил. Количественные и качественные особенности подводных сил США, а именно их составляющей, основанной на многоцелевых АПЛ, могут быть серьезным поводом для беспокойства. Имея в боевом составе флота более полусотни таких субмарин, Соединенные Штаты могут разворачивать сравнительно мощную группировку, следящую за различными районами Мирового океана. Как следствие, имеется определенная вероятность вскрытия районов и маршрутов патрулирования.
Для борьбы с подобной угрозой требуются соответствующие меры. Защита корабельных соединений и подводных ракетоносцев может осуществляться самыми разными средствами. Эта задача может возлагаться как на противолодочные корабли, так и на авиацию. Кроме того, весьма эффективным средством для выслеживания подлодок, угрожающих нашим кораблям, должны стать существующие и перспективные многоцелевые АПЛ, прежде всего, новых проектов.
На фоне общей численности многоцелевых атомных подлодок в подводных силах Соединенных Штатов передача новой субмарины USS Illinois (SSN-786) смотрится не слишком угрожающе. Тем не менее, даже одна лодка, оснащенная самым новым оборудованием и вооружением, может заметно повысить потенциал всех подводных сил в целом. Кроме того, необходимо помнить, что в планах Пентагона имеется строительство еще полутора десятков лодок типа Virginia, большая часть которых будет относиться к новой версии проекта с условным обозначением Block IV.
Последние достижения и планы американского военного кораблестроения представляют определенный интерес с технической точки зрения, а для США также являются настоящим поводом для гордости. Для других стран, в свою очередь, они могут быть поводом для беспокойства и материалом для анализа и прогнозирования. Существующее и планируемое развитие подводных сил Соединенных Штатов может затруднять модернизацию флотов других стран, или даже представлять для них серьезную угрозу. Поэтому радостные для зарубежных военных новости должны получить требуемую оценку, а также учитываться другими странами, в том числе и нашей, при планировании своих действий в обозримом будущем.
АТОМНАЯ МНОГОЦЕЛЕВАЯ ПОДВОДНАЯ ЛОДКА VIRGINIA (США)
NUCLEAR MULTIPURPOSE SUBMARINE VIRGINIA (USA)
АТОМНАЯ МНОГОЦЕЛЕВАЯ ПОДВОДНАЯ ЛОДКА VIRGINIA
11 мая 2011 года на американском предприятии General Dynamics Electric Boat в Куонсет-Пойнт (штат Род-Айленд) состоялась церемония официальной закладки первой атомной многоцелевой подводной лодки типа Virginia новой серии Block III – SSN 784 North Dakota. Данный корабль должен стать одиннадцатой подводной лодкой типа Virginia. Сама лодка строится на предприятии General Dynamics Electric Boat в Гротоне (штат Коннектикут), а в Куонсет-Пойнт изготавливаются корпусные секции.
Программа строительства ПЛАТ типа «Вирджиния» принята вместо программы SSN-21. В 1997 г. компания «Ньюпорт ньюс шипбилдинг» получила заказ на строительство лодок этого типа. Головная ПЛАТ SSN-774 «Вирджиния» вступила в строй в 2004 г. На октябрь 2012 г. построено 9 ПЛАТ (SSN-774 – 782), ведется строительство еще 9 ПЛАТ (SSN-783 – 791). Стоимость серийного корабля оценивается в 2 млрд дол.
ПЛАТ типа «Вирджиния» предназначены для проведения самостоятельных операций против подводных лодок и надводных кораблей противника, нанесения ударов по наземным целям с применением крылатых ракет морского базироваения (КРМБ), обеспечения противолодочной обороны (ПЛО) боевых кораблей и конвоев, борьбы на коммуникациях с целью сковывания перевозок противника, скрытного проведения специальных операций, в том числе и в мелководных районах и т.д.
Проектирование серии началось в конце 1980-х годов, головная лодка нового типа - SSN-774 «Вирджиния» вошла в состав флота в 2004 году. Предполагается, что в течение ближайших 20 лет ВМС США получит 30 лодок типа «Вирджиния», которые сменят в составе флота АПЛ типа «Лос-Анджелес», строившиеся с 1976 года по 1996 год. Первоначально планировалось замена АПЛ типа «Лос-Анджелес» на АПЛ типа «Сивулф» («Морской волк»), но из-за слишком высокой стоимости и изменения стратегических приоритетов было отдано предпочтение АПЛ типа «Вирджиния».

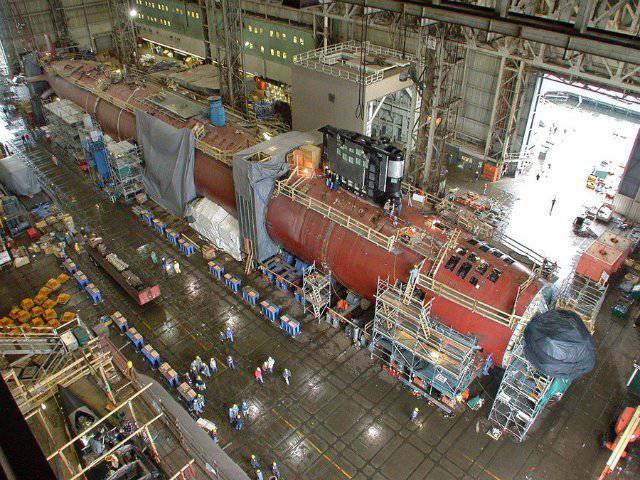

На двух старейших судостроительных верфях США, принадлежащих «Дженерал Дайнемикс Электрик Бот» в Гротоне (шт.Коннектикут) и «Ньюпорт-Ньюс шипбилдинг» (подразделение «Хантингтон ингаллс индастриз») в Ньюпорт-Ньюс (шт.Вирджиния), последовательно совершенствуя боевые возможности, планируется построить 30 атомных подводных лодок (АПЛ) класса «Вирджиния».
Программа создания ударных многоцелевых АПЛ класса Virginia была запущена в 1998 г., в настоящее время в боевой состав подводных сил ВМС США входят 5 лодок данного класса, еще 6 единиц находятся на различных этапах строительства. График реализации программы предусматривает строительство лодок тремя сериями, первая и третья из которых дополнительно разделены на две подсерии.
Новейшая атомная подводная лодка с ракетно-торпедным вооружением (ПЛАТ) SSN-783 Minnesota (10-я ПЛАТ типа «Вирджиния») в мае 2013 года успешно завершила первые ходовые испытания. ПЛАТ построена на судостроительной верфи Huntington Ingalls Industries (HII), где строительство Minnesota велось почти 5 лет, начиная с ее закладки в феврале 2008 г. В ходе испытаний ПЛАТ впервые выполнила подводное погружение и развивала высокие скорости как в надводном, так и в подводном положении. В процессе испытаний производилась проверка всех бортовых систем и агрегатов лодки. «Миннесота» проведет еще два этапа испытаний в море, в одном из которых на ее борту будут представители комиссии по инспектированию и приемке кораблей ВМС США INSURV (Board of Inspection and Survey). Передача лодки ВМС США ожидается в конце текущего месяца, с 11-месячным опережением срока, указанного в контракте. Водоизмещение ПЛАТ «Миннесота», которая является завершающей лодкой типа «Вирджиния» в варианте «блок II» (Block II), составляет 7800 тонн.
Контракт на постройку ПЛА SSN 784 был выдан ВМС США корпорации General Dynamics в августе 2003 года. В последующем финансирование строительства этой подводной лодки было включено в выданный корпорациям General Dynamics и Northrop Grumman в декабре 2008 года пятилетний контракт стоимостью 14,011 млрд. долл. на постройку для ВМС США восьми ПЛА Virginia Block III (SSN 784 – SSN 791). Фактическое строительство лодки было начато в 2009 году. Спуск на воду North Dakota ожидается в 2013 году, а передача американскому флоту – в 2014 году. Все восемь подводных лодок по контракту 2008 года должны быть закончены постройкой к 2019 финансовому году.
фото: http://ussnd.com/
Многоцелевая атомная подводная лодка North Dakota 31 мая 2014 года вошла в состав ВМС США, сообщает The Associated Press со ссылкой на заявление министра ВМС США Рэя Мабуса. Торжественная церемония крещения АПЛ прошла 2 ноября 2013 года на верфи Electric Boat в Гротоне, штат Коннектикут. Атомная подводная лодка SSN-784 получила имя «Северная Дакота» (North Dakota). Лодка «Северная Дакота» является 11-й ПЛАТ типа «Вирджиния» и первой ПЛАТ этого типа в варианте «блок III» (Block III).
Основными отличиями подводных лодок серии Virginia Block III (также известны как Batch 2) от лодок серий Block I и II (Batch 1) станут замена носовой сферической антенны ГАК на новую антенну Large Aperture Bow (LAB), и замена 12 вертикальных носовых пусковых установок крылатых ракет Tomahawk на два универсальных носовых модуля Virginia Payload Tubes (VPT) диаметром 2,1 метра, способных использоваться для размещения каждый как шести крылатых ракет Tomahawk, так и другой целевой нагрузки.
Две атомные многоцелевые подводные лодки ВМФ США 19 марта 2014 года приступили к ледовым учениям Ice Exercise 2014 (ICEX 2014) в Северном Ледовитом океане. В учениях принимают участие USS New Mexico (SSN 779) класса Вирджиния и USS Hampton (SSN 767) класса Лос-Анджелес.
Командование ВМС США в апреле 2014 года заключило с американскими компаниями General Dynamics Electric Boat и Huntington Ingalls Industries Newport News Shipbuilding контракты на строительство десяти атомных подводных лодок типа «Вирджиния». Сумма сделки составила 17,6 миллиарда долларов. Эти предприятия будут заниматься строительством новых подводных кораблей вплоть до 2019 года. Контракт подписан на условиях фиксированной цены. Подлодки будут построены в модернизированной версии Block IV. По условиям соглашения, американские предприятия должны будут строить для американских военных по два корабля в год на протяжении пяти лет. В рамках соглашения будут построены подлодки с бортовыми номерами с SSN 792 по SSN 801. Строительство первой подлодки начнется 1 мая; включение же последней в состав американского флота запланировано на 2023 год. В настоящее время в составе ВМС США находятся десять подлодок типа «Вирджиния»; кроме того, ведется строительство еще четырех кораблей такого типа.
В августе 2014 года противолодочные силы Северного флота обнаружили и «выдворили» из приграничных вод России иностранную подводную лодку. Речь, предположительно, идет о субмарине класса «Вирджиния» ВМС США.
6 сентября 2014 года в США будет проведена церемония крещения 12-й атомной ударной подлодки USS John Warner (SSN-785) класса Virginia. Субмарина названа в честь сенатора Джона Уорнера (John Warner, родился 18 февраля 1927 года) и построена на крупнейшей в стране военной верфи компании Huntington Ingalls Industries в Ньюпорт-Ньюс (шт. Виргиния).
22 ноября на верфи Newport News Shipbuilding в Ньюпорт-Ньюсе (шт. Вирджиния) компании Huntington Ingalls Industries прошла официальная церемония закладки атомной подводной лодки USS Washington (SSN 787) класса Virginia.
Первоначально этот график выглядел следующим образом:
1-я серия, 1-я подсерия: 4 единицы, 1998-2008 гг.;
1-я серия, 2-я подсерия: 6 единиц, 2003-2014 гг.;
2-я серия, 3-я подсерия: 7 единиц, 2009-2019.гг.;
3-я серия, 4-я подсерия: 9 единиц, 2014-2023 гг.;
3-я серия, 5-я подсерия: 4 единицы, 2019-2025 гг.
ВВЕДЕНЫ В БОЕВОЙ СОСТАВ ВМС США
Подсерия I
SSN 774 VIRGINIA
SSN 775 TEXAS
SSN 776 HAWAII
SSN 777 NORTH CAROLINA
Подсерия II
SSN 778 NEW HAMPSHIRE
SSN 779 NEW MEXICO
SSN 780 Missouri
SSN 781 CALIFORNIA
SSN 782 MISSISSIPPI
SSN 783 MINNESOTA
В СТРОИТЕЛЬСТВЕ И ПЛАНАХ
Подсерия III
SSN 784 NORTH DAKOTA
SSN-785 JOHN WARNER
SSN-786 ILLINOIS
SSN-787 WASHINGTON
SSN-788 COLORADO
SSN-789 INDIANA
SSN-790
Подсерия IV
SSN-791 SSN-792 SSN-793 SSN-794
SSN-795 HYMAN G. RICKOVER
SSN-796 SSN-797 SSN-798 SSN-799
Подсерия V.
SSN-800 SSN-801 SSN-802 SSN-803
ХАРАКТЕРИСТИКИ
Водоизмещение – 7800 – 7925 тонн;
Длина: 114,8 – 115 метров
Ширина: 10,4 м
Главная энергетическая установка – ядерная, ядерный ректор типа «S9G»;
Скорость подводного хода- 32 узла;
Глубина погружения:
– рабочая более 250 м;
– предельная более 400 м.
Экипаж: 113 чел.
ВООРУЖЕНИЕ:
Крылатые ракеты «Tomahawk» -12 ракетных шахт;
Торпедных аппаратов 533 мм – 4
Боезапас: торпеды Mk 48 ADCAP и ПКР «Гарпун» (общий боезапас – 26 торпед и ракет). Могут приниматься мины Mk 60 CAPTOR
БИУС C3I (Command, Control, Communication and Intelligence)
Навигационная РЛС BPS 16
Гидроакустический комплекс с носовой ГАС AN/BQQ-10
Бортовые широкоапертурные гидроакустические антенны AN/BQG-5A
Буксируемые гидроакустические антенны: ТВ-16,ТВ-29А
Приемники системы Acoustic Threat Detection System (акустическая система обнаружения угрозы)
Система акустичекого противодействия AN/WLY-1
Транспортирует: палубные ангары DDS (на комингс-площадке шлюзовой камеры) и аппараты для доставки подразделений амфибийных сил ASDS (на комингс-площадке кормового аварийно-спасательного люка)
Источники: www.modernarmy.ru, ru.wikipedia.org, ship.bsu.by, www.morbox.ru, Военное обозрение, Defense News, Лента.ру, wvec.com и др.
