Чертежи подводной лодки проекта 677 лада. "Лада" для ВМФ: Россия будет развивать воздухонезависимые подводные силы. Об условиях жизни и работы экипажа судна

Головные лодки серии - пр.677 «Лада» - Б-585 (иногда встречается название Б-100 и С-100, заводской №01570) и головная пр.677Э «Амур» («Амур-1650″) заложены на заводе ФГУП «Адмиралтейские верфи» (г.Санкт-Петербург) 26 декабря 1997 г. В 1997 г. ПЛ Б-585 получила название «Санкт-Петербург». Лодка спущена на воду 28 октября 2004 г.

Серия ПЛ пр.677 находится в производстве - всего по планам 2009 г. планируется для отечественных ВМФ построить 8 ПЛ такого типа. Согласно же Госпрограмме вооружений на 2007-2015 гг., запланирована постройка 6 ПЛ пр.677.

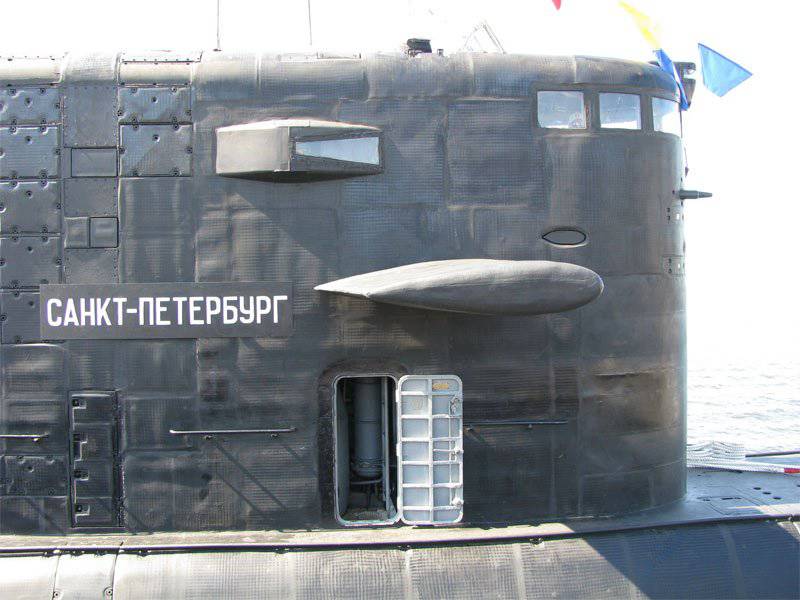

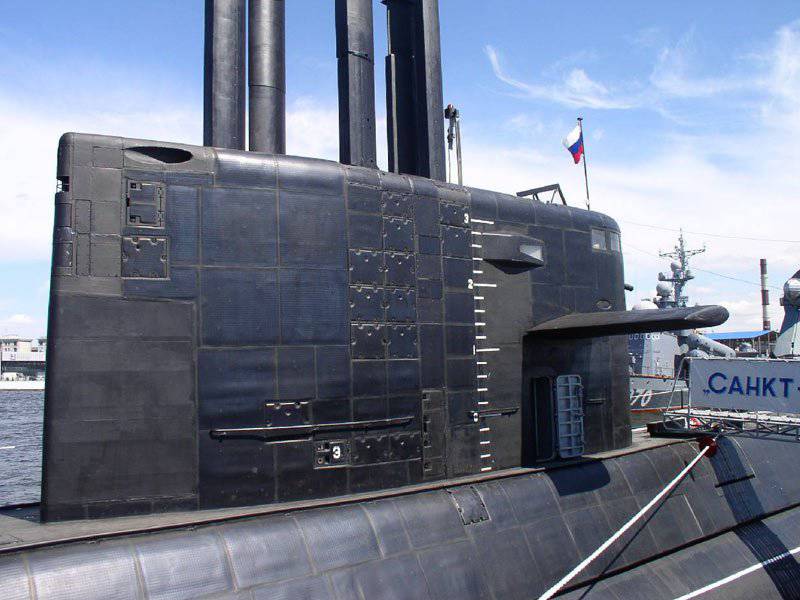

1. ПЛ Б-585 «Санкт-Петербург» пр.677 на Неве в Санкт-Петербурге в День ВМФ

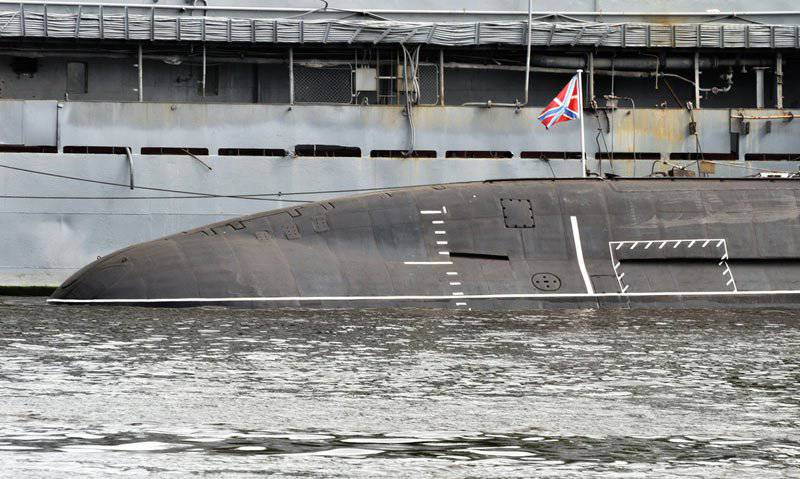

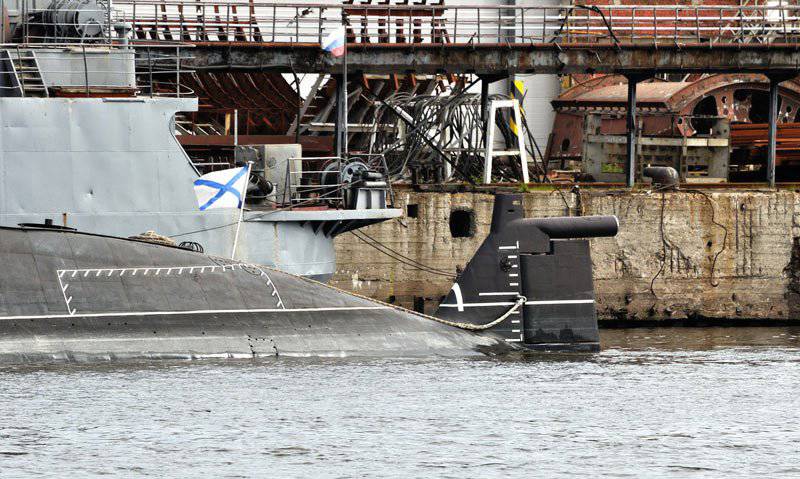

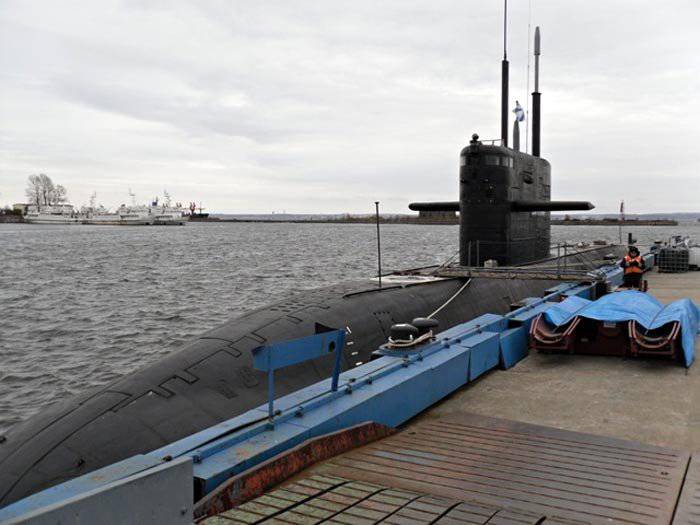

2. ПЛ Б-585 «Санкт-Петербург» пр.677 в Кронштадте, ноябрь 2010г.

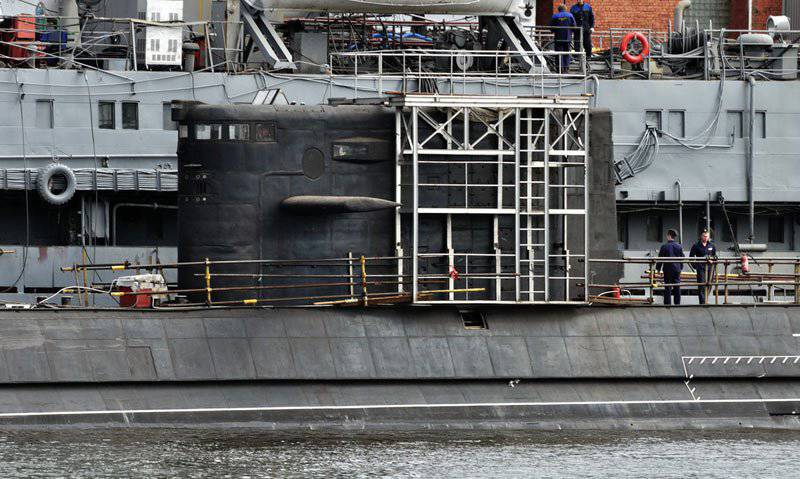

3. Качество и состояние противогидроакустического покрытия ПЛ Б-585 «Санкт-Петербург»

4. Полное электродвижение с единым всережимным электродвигателем 2 х дизель-генератора 28ДГ постоянного тока Коломенского завода и АО «Электросила» мощностью по 1000 кВт, в генераторе используется 8-цилиндровый V-образный дизель Д-49 с диаметром поршня 260 мм, ходом поршня 260 мм и частотой вращения до 1000 об/мин. Дизель-генераторы управляются дистанционно из центрального поста с помощью цифровой системой управления.

5. Автономность - 45 суток Гарантированный срок эксплуатации - 25 лет Гарантированный срок эксплуатации до первого ремонта - 10 лет Шумность ПЛ - по заявлениям в СМИ шумность пр.677 должна составлять 50% от шумности ПЛ пр.877, что означает в штиль уровень шума около 30 дБ

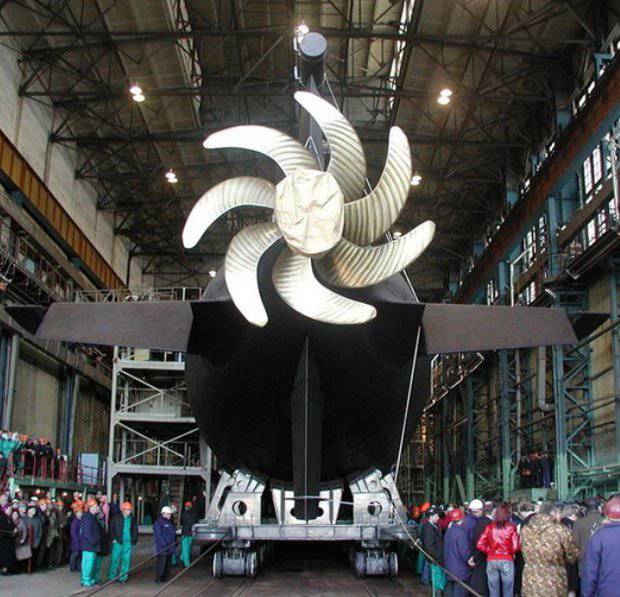

6. 1 вал и 1 винт 7-лопастный фиксированного шага с саблевидными лопастями

7. Экипаж - 35 чел

8. 1 вал и 1 винт 7-лопастный фиксированного шага с саблевидными лопастями

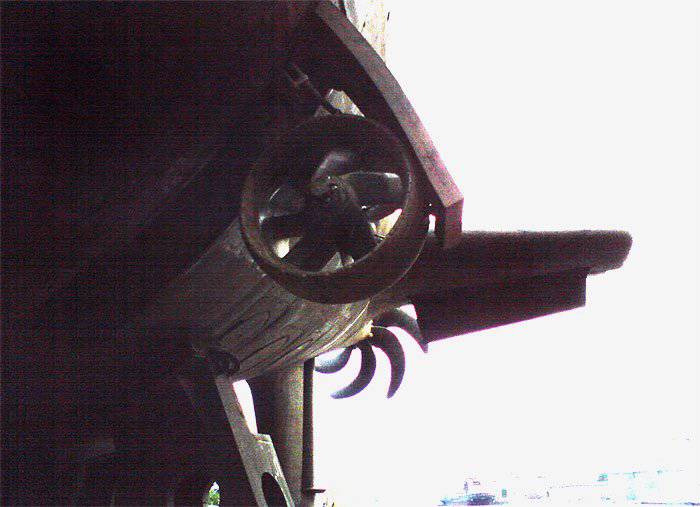

10. Выносная винтовая колонка РДК-35, ПЛ Б-585 «Санкт-Петербург»

11. Вооружение: 6 х носовых 533-мм торпедных аппаратов с воздушной системой стрельбы и устройством автоматического быстрого бесшумного перезаряжания «Мурена» (2 ТА верхнего яруса приспособлены для стрельбы телеуправляемыми торпедами). Согласно ТТЗ на создание ПЛ предполагалось установить 4 ТА с боезапасом в 12 торпед. Боезапас - мины, 18 торпед (типов САЭТ-60М, УГСТ и УСЭТ-80К), ракеты-торпеды «Шквал» и ПКР «Бирюза» (Club-S), запускаемые из торпедных аппаратов или 22 мины типа ДМ-1.

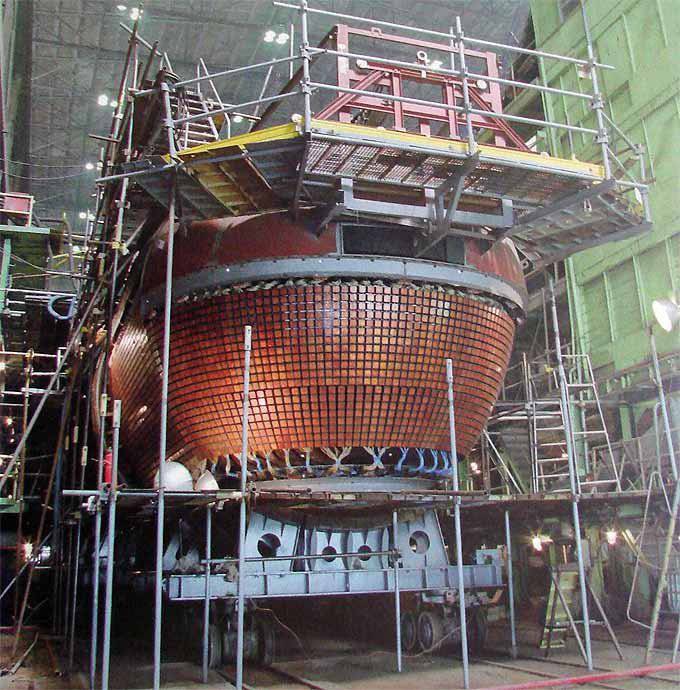

12. Прибор №1 ГАК «Лира» - носовая квазиконформная шумопеленгаторная антенна большой площади Л-01 Бортовые квазиконформные шумопеленгаторные антенны ГАС в носовой части корпуса

13. Общий вид и фрагмент квазиконформных шумопеленгаторных антенн ГАС (носовой и боковой) ГАК «Лира»

Военные действия на море обладают массой своеобразных особенностей. Недаром флотская служба всегда считалась особенно почетной, а звание «Адмирал» практически всегда ценилось выше генеральского. Одной из черт боя на воде является то, что нападения можно всегда ждать не только со стороны вражеских надводных кораблей и самолетов, но также и из-под воды.

Подлодки немцев стали настоящим кошмаром для союзников в годы Второй Мировой войны, отправив на дно Атлантики миллионы тонн грузов и тысячи кораблей. Советский Союз оценил немецкий вклад в дело развития подводного флота, начав в послевоенный период расширенные разработки в этом направлении.

При произнесении слова «подлодка» у большинства людей сразу возникает ассоциация с громадным кораблем АПЛ, несущим на борту смертоносный груз в виде тяжелых способных принести огромные проблемы вероятному противнику. При этом обыватели забывают, что в современном флоте не менее ценными являются небольшие дизель-электрические подлодки. Они незаменимы в диверсионном деле, для скрытной высадки десанта на вражеском берегу.

Одним из наиболее успешных проектов стала подводная лодка «Лада». О ней мы сегодня и расскажем.

Общие сведения

Суда проекта 667 предназначаются для выполнения разведывательных и диверсионных мероприятий против надводных кораблей и подлодок противника, защиты прибрежных районов от вражеских десантов, а также для постановки минных заграждений и прочих подобных задач. Таким образом, подводная лодка «Лада», фото которой есть в статье, является оптимально подходящей именно для задач современной войны, которая требует максимальной мобильности и незаметности.

Особенностью подлодок этой серии является схема их постройки, называемая «полуторной». Дело в том, что корпус (изготовленный из стали АБ-2) имеет одинаковый диаметр по всей длине. В отличие от больших атомных лодок, нос и корма имеют хорошо выраженную сферическую форму. Благодаря переборкам корпус делится на пять независимых отсеков. Палуб на корабле три.

Впечатляющие гидродинамические характеристики обеспечиваются благодаря корпусу специально разработанной, особенно хорошо обтекаемой формы. Выдвижные устройства имеют точно такое же заграждение, которым характеризуются корабли проекта 877, но кормовое оперение сделано крестообразным, а передние рули смонтированы на ограждении. Сделано это для того, дабы они создавали как можно меньше помех при работе гидролокационного оборудования, которым оснащена подводная лодка. Проект «Лада» в этом смысле является настоящим эталоном: она чрезвычайно тихая, ее крайне сложно обнаружить средствами гидролокации и гидроакустики.

Вооружение подлодки

Главным средством защиты и нападения являются шесть аппаратов для запуска торпед калибра 533 мм, причем две шахты на верхней палубе предназначены для стрельбы управляемыми боеприпасами. В стандартный боезапас входит 18 торпед. Чаще всего подводная лодка «Лада 677» использует боеприпасы универсального типа (САЭТ-60М, УГСТ), специальные торпеды для уничтожения вражеских подлодок. На борту могут находиться крылатые ракеты, а также 22 мины модели ДМ-1. Имеется возможность боевого использования противолодочных ракет типа «Шквал».

Система ведения огня допускает как одиночные выстрелы, так и залповые стрельбы из шести шахт одновременно. За перезарядку торпедных аппаратов отвечает комплекс «Мурена», который позволяет провести всю операцию в полностью автоматическом режиме. Весь процесс полностью контролируется из командного командирского пункта, которым оборудована подводная лодка. Проект «Лада» был первой в Советском Союзе разработкой неатомного подводного корабля, в котором бы использовалось такое количество сложной и высокоэффективной автоматики.

Чтобы обеспечить защиту лодки от боевой авиации противника, экипаж может воспользоваться шестью ПЗРК модели «Игла-1М». Координация работы всех боевых систем обеспечивается посредством использования системы «Литий». Таким образом, подводная лодка «Лада», вооружение которой мы расписали, при своих небольших габаритах способа доставить большие проблемы любому противнику.

Гидролокационный комплекс

За гидролокационную разведку отвечает комплекс «Лира», в состав которого входят мощные чувствительные антенны. В состав установки входит сразу три антенны, одна из которых расположена на носу подводной лодки, а две - смонтированы по ее бокам. Инженеры максимально увеличили их диаметр ради точности измерения подводных шумов. Так, передняя антенна занимает едва ли не все пространство на носу подлодки. На случай повреждения бортового оборудования имеется выпускаемая гидролокационная аппаратура, которую подводная лодка «Лада» (проект 677) может буксировать за собой на марше.

Система навигации

Навигационная система - инерциального типа. Отвечает за предоставление данных о точном месторасположении корабля, а также за определение той оптимальной скорости, при которой имеющееся на борту вооружение может быть использовано с максимальной эффективностью.

В составе системы имеется перископное оборудование типа УПК «Парус-98», в состав которого входят следующие элементы:

Непроникающий перископ командирский, «Парус-98КП». Имеет дневной и низкоуровневый каналы (оптический и ТВ). Степень увеличения варьируется от 1,5 до 12Х, есть возможность видеозаписи наблюдаемых данных.
Мачта оптронная, непроникающего типа «Парус-98УП». Фактически является многофункциональным универсальным перископом. В составе конструкции - два канала (дневной и низкоуровневый), степень увеличения - как у командирского телескопа, имеется высокоэффективный

Таким образом, подводная лодка «Лада», ТТХ которой мы вкратце расписали, может с равным успехом использоваться в дневных и ночных условиях. Она всегда оставаясь незаметной для противника.

Прочие элементы навигационной системы

Важнейшим элементом является радиолокационная система модели РЛС КРМ-66 «Кодак». Включает в свой состав активный и пассивный радиоканалы, может работать в совмещенном режиме. При активном использовании может быть активирован особо защищенный, скрытый Он дает полную картину окружающей подлодку обстановки (в том числе и надводной), но при этом никак не демаскирует корабль. В этом смысле подводная лодка «Лада» (проект 677) является во многом уникальным объектом, аналогов которого в мире действительно нет, как бы избито не звучало данное выражение.

Цифровая система связи модели «Дистанция». Позволяет обмениваться информацией по двунаправленному защищенному каналу передачи информации с береговыми командными пунктами, кораблями и самолетами (при условии нахождения на перископной глубине). Если возникает необходимость отправить экстренно важное сообщение с большой глубины, используется выпускная буксируемая антенна. Это оборудование находится в особо прочном корпусе, способном защитить его даже в случае боевых действий. Проще говоря, «Лада» - лодка весьма живучая.

Наконец, комплекс навигационного оборудования «Аппассионата». Содержит систему навигации инерциального типа, а также модуль спутниковой навигации GPS/ГЛОНАСС. Точность определения местонахождения при его использовании чрезвычайно велика, но зависит от близости расположения корректировки для того или иного «провайдера».

Силовая установка

«Сердцем» подлодки является дизель-электрическая силовая установка, выполненная по схеме, которая предусматривает движение исключительно на электрическом ходу. Этим и отличается от зарубежных аналогов подводная лодка «Лада». ТТС (транспортно-технические системы) зарубежных кораблей этого класса могут обеспечивать движение только на дизельном двигателе.

Дизельный двигатель располагается в четвертом отсеке. Для выработки электричества служат два генератора марки 28ДГ, сопряженные с выпрямителями мощностью по 1000 кВт каждый. Энергия запасается в двух группах аккумуляторных батарей. В каждой из них находится 126 элементов (они находятся в первом и третьем отсеках). Общая совокупная мощность всей установки в пиковом состоянии - 10580 кВт/ч. Рабочий двигатель - электрический, возбуждается постоянными магнитами. Марка СЭД-1, удельная мощность равна 4100 кВт.

Выбранная мощность двигателя и емкость аккумуляторных батарей не случайны. Дело в том, что именно при таком соотношении становится возможной ускоренная загрузка батарей, которая практически в два раза сокращает нахождение подлодки на перископной глубине. Так как в составе генератора нет щеточного токосъемного устройства, обслуживание и эксплуатация всей установки резко упрощается и становится намного безопаснее. В этом отношении «Лада» - лодка, во многом опередившая свое время.

Основная схема работы двигателей

Всережимная электрическая силовая установка исполняет роль главного движителя во всех походных состояниях корабля. В принципе, мы уже говорили о том, что движения на одном только дизельном ходе не предусмотрено в принципе. имеет семь лопастей, выполнен по особой, малошумной технологии. Такое положение вещей во многом было достигнуто благодаря саблевидной форме лопастей, которая выдает минимальный уровень шума при движении. Кроме того, подлодка имеет две выносных рулевых колонки марки РДК-35.

Максимально достижимая скорость в надводном положении достигает 21 узла. В подводном положении подлодка не разгоняется свыше 10 узлов. Дальность плавания составляет порядка 6000 миль, но при движении экономичным ходом можно увеличить ресурс приблизительно еще на 650 миль.

Об условиях жизни и работы экипажа судна

Жилая зона на подлодке располагается в третьем отсеке. В отличие от надводных кораблей СССР и РФ, для экипажа созданы весьма неплохие условия проживания. Для личного состава предназначены двухместные каюты. Каждому офицеру положено отдельное помещение.

Прием пищи происходит в кают-компании, совмещенной с буфетной комнатой. Запасы пищи, в зависимости от их характеристик и требований к хранению, располагаются в охлаждаемых и неохлаждаемых кладовых. В последние годы на подлодки этой серии стали устанавливать камбузное оборудование нового образца: при весьма компактных размерах оно обеспечивает приготовление полноценного и разнообразного пищевого довольствия экипажа.

Запасы пресной воды хранятся в цистернах из пищевой нержавеющей стали. Пополнить запас пищевой пресной воды можно прямо в походных условиях. Для этой цели предусмотрены опреснительные установки, которые для работы используют тепло от работающих дизельных двигателей. В общем и целом, при штатном протекании похода запасов воды вполне достаточно для обеспечения не только бытовых, но и технических нужд. Полностью загруженная всем необходимым подлодка остается автономной на протяжении 45 суток.

Дальнейшая эксплуатация и перспективы корабля

Как оно часто бывает, подводная лодка «Лада» не слишком успешно справилась с испытанием временем. Дело в том, что ее технические характеристики не соответствуют современным требованиям, которые предъявляются к такому классу судов. Так, в настоящий момент идет интенсивная работа над созданием анаэробных силовых установок. В конце 2012 года желание приобрести шесть таких лодок проекта 677 «Лада» изъявила Индия, давний стратегический партнер нашей страны.

Проще говоря, стране нужны такие дизель-электрические подводные лодки, которые бы могли находиться в боевых походах как можно более длительное время, не нуждаясь в подъеме даже на перископную глубину. Подводная лодка «Лада», воздухонезависимая энергетическая установка которой будет доведена до совершенства, сможет совершать многомесячные «заплывы». Нужно отметить, что научные изыскания в данном направлении идут вполне успешно.

Что нового?

Большое внимание отечественные специалисты уделили модернизации бортовых электронных систем. Была полностью переосмыслена автоматика торпедной установки, практически полностью переделана (с учетом использования современных технологий) механика электрической силовой установки.

Не осталась «обойденной» и навигация: учитывая, сколько новых решений было в нее заложено, можно смело говорить о том, что эта система заново создана. Неудивительно, что такая подводная лодка «Лада» неминуемо привлекает внимание иностранных заказчиков.

Первой со стапелей сойдет «Кронштадт». Как ни странно, но бывшие «старушки», которых готовились полностью списать, на сегодняшний день стали одними из наиболее совершенных неатомных подводных лодок во всем мире. Можно с уверенностью говорить о том, что при условии сохранения темпов работ их с удовольствием будет приобретать не только отечественный ВМФ, но и многие иностранные заказчики, поддерживая бюджет страны.

Впрочем, как можно больше лодок проекта 677 «Лада» на сегодняшний день нужно именно России, так как эти корабли являются отличным средством защиты морских границ и побережий, которых у нашей страны в достатке.

Четвертое поколение неатомных субмарин проекта 677 «Лада» превзошло по своим характеристикам подлодки 636 проекта, которые неофициально называют «черной дырой» за скрытность и бесшумность.

Об этом заявил в беседе с корреспондентом ТАСС генеральный директор АО «Адмиралтейские верфи» Александр Бузаков. «Уже по итогам опытной эксплуатации подводной лодки „Санкт-Петербург“ можно сказать, что „Лада“ по скрытности превосходит свою предшественницу проекта 636, которую во всем мире называют „черной дырой“, — сказал он.

Подводные лодки четвертого поколения проекта „Лада“ являются дальнейшим развитием подлодок 636 проекта, напомнил Бузаков. Их отличает низкий уровень шумности благодаря новому противогидролокационному покрытию, усовершенствованный гидроакустический комплекс, а также новые технологии и материалы.

„Кроме того, в рамках реализации проекта 677 было выполнено значительное количество научно-исследовательских и опытно-конструкторских работ (НИОКР). Внедряя новые разработки на подводных лодках проекта 677, мы „подтягиваем“ на новый уровень и подлодки 636-го проекта. Наглядный пример — непроникающие подъемно-мачтовые устройства, которые впервые были установлены на первой „Ладе“ („Санкт-Петербург“), а сегодня успешно внедрены на всех сериях 636 проекта“, — добавил собеседник агентства.

Глава „Адмиралтейских верфей“ отметил, что сегодня лодки проектов 636 и 677 являются „одними из наиболее серьезных представителей своего класса благодаря мощному ракетному вооружению“.

Говоря о возможном продолжении серии „Лада“, Бузаков подчеркнул, что такие вопросы находятся в компетенции Министерства обороны. „Да, такие планы есть, но без постановления правительства по гособоронзаказу говорить о конкретных сроках подписания контракта преждевременно“, — пояснил собеседник агентства.

„Адмиралтейские верфи“ являются одним из старейших судостроительных предприятий страны. В 2014 году они отметили 310 лет со дня основания. Со стапелей завода сошли почти 3 тысячи судов различного назначения, в том числе первый в мире мореходный миноносец, так называемое „потаенное судно“ — прообраз первой подводной лодки, легендарный крейсер „Аврора“, первый атомный ледокол „Ленин“.

Сегодня это петербургское предприятие является центром неатомного подводного судостроения России. На стапелях „Адмиралтейских верфей“ строятся подлодки проектов 636 и 677.

Ну, а далее предлагаю вашему вниманию подробную информацию об этих субмаринах. Взято от сюда — http://militaryrussia.ru/blog/topic-217.html :

Большая дизель-электрическая подводная лодка („Б“). Разработана ЦКБ МТ „Рубин“, главный конструктор — Ю.Н.Кормилицын. НИОКР начаты в 1987 г. и изначально планировалось строительство большой серии подводных лодок на заводах „Ленинградское Адмиралтейское объединение“ (г.Ленинград), „Севмаш“ (г.Северодвинск), „Красное Сормово“ (г.Нижний Новгород) и „Им. Ленинского Комсомола“ (г.Комсомольск-на-Амуре).

Технический проект ПЛ пр. 677 утвержден в 1993 г., но был отправлен на переработку. Второй вариант технического проекта утвержден в 1997 г. При создании ПЛ отработано 180 ОКР. Разработка ГАК на начальном этапе поручена НИИ „Океанприбор“, но предложенный ими проект ГАК по массо-габаритным характеристикам не мог быть размещен на ПЛ пр. 677. Генеральный директор ЦКБ МТ „Рубин“ И.Д.Спасский добился решения Минсудпрома о передаче разработки ГАК радиоэлектронному ПО „Волна“ (г.Москва). Летом 2005 г. к доводке ГАК в качестве основного исполнителя подключилось ФГУП НПО „Электроприбор“ (г.Санкт-Петербург, договор от апреля 2006 г.).

Головные лодки серии — пр. 677 „Лада“ — Б-585 (иногда встречается название Б-100 и С-100, заводской № 01570) и головная пр. 677Э „Амур“ („Амур-1650“) заложены на заводе ФГУП „Адмиралтейские верфи“ (г.Санкт-Петербург) 26 декабря 1997 г. В 1997 г. ПЛ Б-585 получила название „Санкт-Петербург“. В течение 1998-2001 г. г. (по данным на 1 апреля 2002 г.) на строительство головной ПЛ пр. 677 „Адмиралтейскими верфями“ было затрачено 335.1 млн рублей, в том числе из федерального бюджета 263.1 млн руб (включая 175.5 млн руб в 2001 г.). В первом квартале 2002 г. федеральное финансирование строительства заказа не велось ().

Головная лодка спущена на воду 28 октября 2004 г. Сдача ПЛ ВМФ планировалась в 2006 г. (не состоялась в срок). 14-21 декабря 2005 г. ПЛ „Санкт-Петербург“ совершила первый выход в море на испытания, совершено первое погружение. По данным СМИ в 2006 г. лодка должна была приступить к государственным испытаниям, но до первой половины 2008 г. (как минимум) проходила заводские ходовые испытания с доводкой узлов и комплексов ПЛ. По состоянию на 2009 г. принятие лодки ВМФ планируется на 2009-2010 г. г. В феврале 2010 г. объявлено, что головная лодка „Санкт-Петербург“ до лета будет принята в опытную эксплуатацию ВМФ и 22.04.2010 г. ВМФ подписал приемный акт головной лодки Б-585 „Санкт-Петербург“, лодка принята в опытную эксплуатацию. 8 мая 2010 г. на ПЛ Б-585 „Санкт-Петербург“ поднят флаг ВМФ России.

ПЛ Б-585 „Санкт-Петербург“ пр. 677 на Неве в Санкт-Петербурге в День ВМФ, 25.07.2010 г. (фото — Дмитрий Шипуля, http://militaryrussia.ru/forum).Серия ПЛ пр. 677 находится в производстве — всего по планам 2009 г. планируется для отечественных ВМФ построить 8 ПЛ такого типа. Согласно же Госпрограмме вооружений на 2007-2015 г. г. запланирована постройка 6 ПЛ пр. 677. В первых числах ноября 2011 г. появилась инфромация о том, что строительство ПЛ пр. 677 заморожено. 24 ноября 2011 г. генеральный директор ЦКБ МТ „Рубин“ А.Дьячков заявил, что лодки проекта будут модернизированы по доработанному техническому проекту (условное наименование пр.677Д). Новый технический проект будет готов в 2013 г. после чего вторая и третья лодки проекта 677 будут достроены по новому проекту.

27 июня 2012 г. в СМИ появилась информация о том, что ВМФ России принял решение о возобновлении строительство ПЛ пр. 677 по скорректированному проекту. 13.02.2012 г. генеральный директор ОАО „Рособоронэкспорт“ Анатолий Исайкин сообщил СМИ: „"На сегодняшний день решение о серийном строительстве этих подлодок министерством обороны России принято. Финансирование строительства запланировано в гособоронзаказе, а опытная эксплуатация подлодок проходит в соответствии с программой, которая успешно выполняется“. 18 мая 2013 г. Главком ВМФ в СМИ заявил, что первые три ПЛ пр. 677 Флот получит с обычными ГЭУ (). Контракт на строительство „Крогнштадта“ и „Севастополя“ вступил в силу 9 июля 2013 г. ().

ПЛ Б-585 „Санкт-Петербург“ пр. 677 в Кронштадте, ноябрь 2010 г. (фото из архива Владимира Владимировича, http://military.tomsk.ru/forum).

Конструкция ПЛ — одно-полуторакорпусная, в конструкции корпуса используется сталь АБ-2 разработки ЦНИ КМ „Прометей“. За счет применения самых современных средств акустической защиты предполагается, что шумность ПЛ будет в несколько раз ниже шумности ПЛ пр.877 . На ПЛ этого проекта установлены рубочные горизонтальные рули. Противогидроакустическое покрытие лодки разработано ЦНИИ им. акад.Крылова выполнено 7-8-слойным и толщиной 40 мм.

1 отсек — антенны ГАК и ТА2 отсек — командный пункт3 отсек — жилой4 и 5 отсеки — энергетическая установка

Двигатели: полное электродвижение с единым всережимный электродвигателем

2 х дизель-генератора 28ДГ постоянного тока Коломенского завода и АО „Электросила“ мощностью по 1000 кВт, в генераторе используется 8-цилиндровый V-образный дизель Д-49 с диаметром поршня 260 мм, ходом поршня 260 мм и частотой вращения до 1000 об/мин. Дизель-генераторы управляются дистанционно из центрального поста с помощью цифровой системой управления. В ходе ремонта, который по 27 марта 2012 г. проводился на головной лодке „Санкт-Петербург“ на ССЗ Адмиралтейские верфи произведена замена генераторов (). 1 х главный гребной электродвигатель СЭД-1 (бесколлекторный низкооборотный всережимный электродвигатель с возбуждением постоянными магнитами) мощностью 4100 л.с. (4100 кВт по др.данным), разработки ЦКБ МТ „Рубин“ совместно с ФГУП НИИЭФА им. Д.В.Ефремова. Производство ОАО „Новая эра“ (сборка), ОАО „Электросила“, ФГУП ЦНИИ „Электроприбор“. Управление — цифровая система управления разработки ЦНИИ „Электроприбор“. Малогабаритный опытный прототип двигателя успешно прошел испытания, первый полноразмерный прототип установлен на головной ПЛ пр. 677. По результатам испытаний 2006 г. требовалась существенная доработка системы при частоте вращения 125 об/мин и более, проведена в 2007 г. Мощность, развиваемая двигателем в ходе испытаний по данным Лукина (см. источники) не превышала 50%. По данным на май 2010 г. ПЛ Б-585 принята в опытную эксплуатацию ВМФ с ГЭД работающим на 60% мощности. По состоянию на ноябрь 2011 г. по неофициальным данным и согласно СМИ проблемы с недоведенностью электродвигателя остаются. 2 х выносных винтовых колонки РДК-35 с электродвигателями ПГ-102М (?) мощностью по 140 л.с. разработки НПП „Морская техника“.

Механика — 1 вал и 1 винт 7-лопастный фиксированного шага с саблевидными лопастями и две выносных винтовых колонки РДК-35.

Выносная винтовая колонка РДК-35, ПЛ Б-585 „Санкт-Петербург“, 2009 г. (фото из архива Испытателей_10, http://forums.airbase.ru).

Энергетика — аккумуляторы, 2 группы по 126 шт — изделие 476, общая мощность — 10580 кВт/ч. Система электропитания ПЛ — для выдвижных устройств — постоянный ток напряжением не менее 175 и не более 320 вольт.

Согласно интервью директора „Адмиралтейских верфей“ Александра Бузакова достройка лодок по модернизированному проекту начнется в 2013 г. в случае включения их в Гособоронзаказ на год. Так же при готовности штатных литиевых аккумуляторных батарей они будут установлены на ПЛ „Кронштадт“. По состоянию на сентябрь 2012 г. финансирование на проведение работ по литиевым аккумуляторам выделено, опытные работы проведены.

Система спасения — спасательный универсальный комплекс типа КСУ-600 для дистанционного автоматического выпуска спасательных плотов ПСНЛ-20 (2 шт, в надстройке перед ограждением выдвижных устройств, система разработана ЦКБ „Лазурит“, используется так же на ПЛА К-335 „Гепард“).

ТТХ подводной лодки:Экипаж — 35 чел

Длина — 66.8 мШирина — 7.1 мОсадка — 6.7 м Водоизмещение надводное — 1765 тонн (1950 тонн по др.данным)Водоизмещение подводное — 2650 тонн Скорость надводного хода — 10 узСкорость подводного хода максимальная — 21 узДальность хода максимальная подводная с чередованием режима РДП (скорость 7 уз) и тихого хода (3.5 уз) — 16000 миль (с учетом расхода топлива на зарядку аккумуляторов)Дальность хода подводная в режиме РДП (скорость 7 уз): — 6500 миль (без учета расхода топлива на зарядку аккумуляторов) — 6000 миль ()Дальность хода подводная (скорость 3 уз) — 650 мильГлубина погружения рабочая — 240-250 м (по разным данным)Глубина погружения предельная — 300 м Автономность — 45 сутокГарантированный срок эксплуатации — 25 летГарантированный срок эксплуатации до первого ремонта — 10 лет Шумность ПЛ — по заявлениям в СМИ шумность пр. 677 должна составлять 50% от шумности ПЛ пр. 877, что означает в штиль уровень шума около 30 дБ. Вооружение:6 х носовых 533-мм торпедных аппаратов с воздушной системой стрельбы и устройством автоматического быстрого бесшумного перезаряжания „Мурена“ (2 ТА верхнего яруса приспособлены для стрельбы телеуправляемыми торпедами). Согласно ТТЗ на создание ПЛ предполагалось установить 4 ТА с боезапасом в 12 торпед. Боезапас — мины, 18 торпед (типов САЭТ-60М, УГСТ и УСЭТ-80К), ракеты-торпеды „Шквал“ и ПКР „Бирюза“ (Club-S), запускаемые из торпедных аппаратов или 22 мины типа ДМ-1. По данным 2009 г. в 1990-е годы для ПЛ пр. 677 разрабатывалась торпеда ТЭ-2 „Игрушка“ - судьба неизвестна.6 х ПЗРК „Игла-1М“

Система торпедных аппаратов ПЛ пр. 677 (рисунок Tomasz Grotnik, из Grotnik Tomasz, Pierwsza Lada przed wejsciem do sluzby. // Nova Technika Wojskowa. № 3 / 2007 г. Польша).

Вид на крышки носовых торпедных аппаратов ПЛ „Санкт-Петербург“ пр. 677 LADA (28 октября 2004 г., http://www.elforo.de)

Носовая часть ПЛ „Санкт-Петербург“ пр.677 — по центру хорошо видно люк для погрузки торпед(http://forums.airbase.ru).

Оборудование:

	пр. 677	пр. 677Д
БИУС (боевая информационно-управляющая система)	Комплексная система автоматизированного управления кораблем „Литий“ разработки НПО „Аврора“ при участии ЦКБ МТ „Рубин“ и нескольких НИИ ВМФ (прототипом системы „Литий“ является система „Булат“ разработанная в 1980-е годы). Автоматизированная система управления движением „Лиана“. По состоянию на ноябрь 2011 г. согласно некоторым СМИ остаются проблемы с недоведенностью БИУС „Литий“ (не подтверждено).	БИУС „Литий“
Управление общекорабельными системами		Модернизированная система управления корабельными техникечсими средствами ()
ГАК	ГАК „Лира“ (по результатам испытаний 2006 г. требовалась существенная доработка системы — вероятно, в части сопряжения ГАК с БИУС „Литий“ и в части программного обеспечения) — НИОКР ГАК с начала 1980-х годов. Головной разработчик — ПО „Волна“ (г.Москва), основной исполнитель по разработке — ЦНИИ „Электроприбор“ (с апреля 2005 г. официально, с лета 2005 г. фактически). Производство ГАК — таганрогский завод „Прибой“. По состоянию на 2008 г. велись конструкторские испытания ГАКи испытания программного обеспечения на стенде. Состав ГАК: — Прибор № 1 ГАК „Лира“ — носовая квазиконформная шумопеленгаторная антенна большой площади Л-01- Бортовые квазиконформные шумопеленгаторные антенны ГАС в носовой части корпуса- ГАС активная миноискания, измерения расстояний и звукоподводной связи- ГАС с буксируемой акустической антенной (пр.677 — точно, пр.677Э — ?) — Аппаратура обеспечения безопасности плавания „ГАС-БП“ (третий завершающий этап испытаний с января 2007 г.)	ГАК „Лира“
Комплекс РЛС	РЛС КРМ-66 „Кодак“, экспортный вариант КРМ-66Э — разработан и производится концерном „Гранит-Электрон“ (г.Санкт-Петербург). Включает в себя активный и пассивный радиолокационные каналы, совмещенный антенный пост каналов, комплект ЗИП.Электропитание — от сети постоянного тока 175-320 вольтПотребляемая мощность — 3.5 кВт
Радио-техническое оборудование
Радиосвязь	Цифровой комплекс средств радиосвязи „Дистанция“ (включая выпускную буксируемую антенну К-697 для подводной связи — из верхней кормовой оконечности ограждения рубки, длина антенны 20 м, используется на глубине до 100 м по непроверенным западным данным)
Навигационный комплекс	Навигационный комплекс „Апассионата“ (испытания 2007 г.) с инерциальной навигационной системой и системой спутниковой навигации GPS / ГЛОНАСС — впервые на нАПЛ в ВМФ СССР и Росии, малогабаритный, со сниженным энергопотреблением. К 2008 г. прошел государственные испытания, разработан ЦНИИ „Электроприбор“.Точность навигации — отклонение координат места за 2 дня — 5 км при изменении курсов до 6 град/мин. О завершении разработки комплекса ЦНИИ „Электроприбор“ объявлено 03.12.2003 г. (http://www.rbc.ru/spb/), сообщается стоимость УПК — 8 млн.USD. Оба перископа с гироскопической стабилизацией линии визирования. Работа перископов обеспечивается при скорости ПЛ до 10 узлов. В 2004 г. УПК „Парус-98“ отгружен на ФГУП „Адмиралтейские верфи“ для установки на головную ПЛ пр. 677 „Санкт-Петербург“.	Модернизированный навигационный комплекс ()
Перископы	Унифицированный перископный комплекс УПК „Парус-98“ („Парус-98Э“ — экспортный вариант). Разработчик — ЦКБ МТ „Рубин“, головной исполнитель и соразработчик — ЦНИИ „Электроприбор“. Состав комплекса: — командирский перископ непроникающего типа „Парус-98КП“ (командирский перископ) с оптическим и ТВ-каналами с переменным увеличением от 1.5 до 12Х — дневным и низкоуровневым, с видеозаписью — разработка ФГУП ЦКБ „Фотон“; — оптронная мачта непроникающего типа „Парус-98УП“ (универсальный перископ) с ТВ-каналами с переменным увеличением от 1.5 до 12Х - дневным и низкоуровневым, тепловизионный канал, канал лазерного дальномера — разработка ФГУП ЦКБ „Фотон“;	УПК „Парус-98“
Прочее

На этапе первых ходовых испытания (декабрь 2005 г.) на ПЛ „Санкт-Петербург“ устанавливалась нештатная навигационная РЛС „Галс“ производства НПО „Горизонт“. На ПЛ „Санкт-Петербург“ начиная с 2007 г. проходили испытания оборудование: ПМУ (выдвижные устройства ограждения рубки) „Жиклер“, ПМУ „Кодак“, ПМУ „Ананас“, РДП, УПК „Парус-98“ (с забортными кабелями), блоки БДА комплекса „Клинок“, СЕВ „Гном-2М“. ОКР „Лира“ (ГАК) испытания не прошла по причине неготовности программного обеспечения (план доработки — 2008 г.). На ПЛ используется аварийный передатчик системы „КОСПАС-САРСАТ“ В-603. На ПЛ „Санкт-Петеребург“ пр. 677 по состоянию на лето 2009 г. еще дорабатывается ГАК. ПЛ пр. 677Э по состоянию на 2007 г. еще не имеет ГАК (не готов, сумма расходов на разработку ГАК уже составляет 1 млрд. 300 млн. рублей).

По состоянию на ноябрь 2011 г. согласно неофициальным данным проблемы с недоведенностью ГАК решены.

Общий вид и фрагмент квазиконформных шумопеленгаторных антенн ГАС (носовой и боковой) ГАК „Лира“ (фото вероятно ПЛА „Кронштадт“, 2009 г., из архива Deep Blue Sea,

Подводные лодки проекта 677 (шифр «Лада») - серия российских дизель-электрических подводных лодок, разработанных в конце XX века в ЦКБ «Рубин». Предназначаются для выполнения разведывательных и диверсионных мероприятий против надводных кораблей и подлодок противника, защиты прибрежных районов от вражеских десантов, а также для постановки минных заграждений и прочих подобных задач.

Подводные лодки проекта 677 «Лада» - видео

Таким образом, подводная лодка «Лада», является оптимально подходящей именно для задач современной войны, которая требует максимальной мобильности и незаметности. Особенностью подлодок этой серии является схема их постройки, называемая «полуторной». Дело в том, что корпус (изготовленный из стали АБ-2) имеет одинаковый диаметр по всей длине. В отличие от больших атомных лодок, нос и корма имеют хорошо выраженную сферическую форму. Благодаря переборкам корпус делится на пять независимых отсеков. Палуб на корабле три.

Вооружение подлодки проекта 677 «Лада»

Имеется возможность боевого использования противолодочных ракет типа «Шквал». Система ведения огня допускает как одиночные выстрелы, так и залповые стрельбы из шести шахт одновременно. За перезарядку торпедных аппаратов отвечает комплекс «Мурена», который позволяет провести всю операцию в полностью автоматическом режиме. Весь процесс полностью контролируется из командного командирского пункта, которым оборудована подводная лодка. Проект «Лада» был первой в Советском Союзе разработкой неатомного подводного корабля, в котором бы использовалось такое количество сложной и высокоэффективной автоматики.

Гидролокационный комплекс

За гидролокационную разведку отвечает комплекс «Лира», в состав которого входят мощные чувствительные антенны. В состав установки входит сразу три антенны, одна из которых расположена на носу подводной лодки, а две – смонтированы по ее бокам. Инженеры максимально увеличили их диаметр ради точности измерения подводных шумов. Так, передняя антенна занимает едва ли не все пространство на носу подлодки. На случай повреждения бортового оборудования имеется выпускаемая гидролокационная аппаратура, которую подводная лодка «Лада» (проект 677) может буксировать за собой на марше.

Система навигации

Навигационная система – инерциального типа. Отвечает за предоставление данных о точном месторасположении корабля, а также за определение той оптимальной скорости, при которой имеющееся на борту вооружение может быть использовано с максимальной эффективностью.

Непроникающий перископ командирский, «Парус-98КП». Имеет дневной и низкоуровневый каналы (оптический и ТВ). Степень увеличения варьируется от 1,5 до 12Х, есть возможность видеозаписи наблюдаемых данных.
Мачта оптронная, непроникающего типа «Парус-98УП». Фактически является многофункциональным универсальным перископом. В составе конструкции – два канала (дневной и низкоуровневый), степень увеличения – как у командирского телескопа, имеется высокоэффективный лазерный дальномер.

Прочие элементы навигационной системы

Важнейшим элементом является радиолокационная система модели РЛС КРМ-66 «Кодак». Включает в свой состав активный и пассивный радиоканалы, может работать в совмещенном режиме. При активном использовании может быть активирован особо защищенный, скрытый канал связи. Он дает полную картину окружающей подлодку обстановки (в том числе и надводной), но при этом никак не демаскирует корабль. В этом смысле подводная лодка «Лада» (проект 677) является во многом уникальным объектом, аналогов которого в мире действительно нет, как бы избито не звучало данное выражение.

Наконец, комплекс навигационного оборудования «Аппассионата». Содержит систему навигации инерциального типа, а также модуль спутниковой навигации GPS/ГЛОНАСС. Точность определения местонахождения при его использовании чрезвычайно велика, но зависит от близости расположения базовой станции корректировки для того или иного «провайдера».

Силовая установка

Дизельный двигатель располагается в четвертом отсеке. Для выработки электричества служат два генератора марки 28ДГ, сопряженные с выпрямителями мощностью по 1000 кВт каждый. Энергия запасается в двух группах аккумуляторных батарей. В каждой из них находится 126 элементов (они находятся в первом и третьем отсеках). Общая совокупная мощность всей установки в пиковом состоянии - 10580 кВт/ч. Рабочий двигатель – электрический, возбуждается постоянными магнитами. Марка СЭД-1, удельная мощность равна 4100 кВт.

Основная схема работы двигателей

Всережимная электрическая силовая установка исполняет роль главного движителя во всех походных состояниях корабля. В принципе, мы уже говорили о том, что движения на одном только дизельном ходе не предусмотрено в принципе. Гребной винт имеет семь лопастей, выполнен по особой, малошумной технологии. Такое положение вещей во многом было достигнуто благодаря саблевидной форме лопастей, которая выдает минимальный уровень шума при движении. Кроме того, подлодка имеет две выносных рулевых колонки марки РДК-35.

Об условиях жизни и работы экипажа судна

В состав экипажа входит 35 человек. Для спасения людей в случае ЧП предусмотрена спасательная система КСУ-600. Она предполагает дистанционный автоматический выпуск спасательных плотов модели ПСНЛ-20. Всего их две штуки, они расположены в надстройке для выдвижных устройств. Жилая зона на подлодке располагается в третьем отсеке. В отличие от надводных кораблей СССР и РФ, для экипажа созданы весьма неплохие условия проживания. Для личного состава предназначены двухместные каюты. Каждому офицеру положено отдельное помещение.

Что нового?

Нововведений в конструкцию хорошо себя зарекомендовавшего корабля будет внесено немало. Разработчиком выступает знаменитое предприятие ЦКБ МТ «Рубин». В середине 2013 года было окончательно решено, что подводная лодка «Лада» продолжит стоять на вооружении ВМФ РФ. В модернизированном, конечно же, варианте. Большое внимание отечественные специалисты уделили модернизации бортовых электронных систем. Была полностью переосмыслена автоматика торпедной установки, практически полностью переделана (с учетом использования современных технологий) механика электрической силовой установки. Не осталась «обойденной» и навигация: учитывая, сколько новых решений было в нее заложено, можно смело говорить о том, что эта система заново создана. Неудивительно, что такая подводная лодка «Лада» неминуемо привлекает внимание иностранных заказчиков.

На сегодняшний день субмарины проекта 677 «Лада» стали одними из наиболее совершенных неатомных подводных лодок во всем мире. Можно с уверенностью говорить о том, что при условии сохранения темпов работ их с удовольствием будет приобретать не только отечественный ВМФ, но и многие иностранные заказчики, поддерживая бюджет страны.

Модификации

«Амур-950» - экспортная модификация проекта 677 «Лада» оснащена четырьмя торпедными аппаратами и УВП на десять ракет, способна произвести залп из десяти ракет за две минуты. Экипаж - 18 (по другим данным 21) человек. Автономность - 30 суток. Глубина погружения - 250 метров.

«Амур-1650» - ещё одна экспортная модификация. Имеет шумопеленгаторную антенну, способную обнаруживать особо малошумные цели, может дать залп из шести ракет.

Представители

Б-585 «Санкт-Петербург» - находится в опытной эксплуатации до 2016 года

Б-586 «Кронштадт» - до середины 2012 года строительство было заморожено и возобновлено только 09.07.2013

Тактико-технические характеристики подводных лодок 677 «Лада»

Тип корабля.................многоцелевая ДЭПЛ
Скорость (надводная).................10 узлов
Скорость (подводная).................21 узел
Рабочая глубина погружения.................250 м
Предельная глубина погружения.................00 м
Автономность плавания.................45 (30 для "Амур-950") суток
Экипаж.................35 (21 для "Амур-950") человек
Водоизмещение надводное.................1 765 (1 150) т
Водоизмещение подводное.................н/д
Длина наибольшая (по КВЛ).................66,8 (58,8) м
Ширина корпуса наиб..................7,1 (5,65) м
Силовая установка ГЭУ с полным электродвижением.......ДГ с двигателями Д49; ВНЭУ на ТЭ (в перспективе)
Торпедно-минное вооружение.......6 ТА калибра 533 мм, 18 (16) торпед УСЭТ-80К, до 44 мин
Ракетное вооружение......УВП на 10 ракет РК П-800 «Оникс» и/или «Калибр»
ПВО.................ПУ ПЗРК «Игла-1М», 6 ЗУР в ТПК

Подводная лодка проекта 677 «Лада» - фото с парада в Санкт-Петербурге

15.11.2014 ,

Новость вроде незначительная на вид, но на самом деле очень важная.

Если по атомоходам наше продолжающееся нахождение на передовых рубежах с принятием на вооружение «Бореев» и «Ясеня» сомнению уже не подлежит, то с неатомными подводными лодками ситуация немного запутаннее. Попробую её прояснить на отличном примере, которым является неатомная подводная лодка Лада проекта 677.

«Санкт-Петербург», проекта 677

Почему бы нам не сосредоточиться на атомоходах?

…как американцы? Потому, что:

Для множества задач атомоход избыточен.
Из-за реактора на атомоходах приходиться реализовывать дорогостоящие и технически сложные решения по достижению приемлемого уровня шума. А для подводных лодок тот, кто меньше шумит, тот и победил. Современные дизельные лодки под водой ходят на электромоторах и не шумят больше, чем окружающая среда, за что, например «Варшавянку» прозвали «черной дырой».
Цена кардинально меньше у НАПЛ (неатомных подводных лодок).
Атомоход требует соответствующей обслуживающей инфраструктуры, что далеко не каждая страна может потянуть.
Страны НАТО, которые производят дизельные лодки позволяют американцам самим не заморачиваться, а покупать их или брать в аренду по необходимости. У нас такой возможности нет.
Неатомные подводные лодки имеют несравнимый с атомоходами экспортный потенциал.

Почему бы не остаться на «Варшавянках»?

«Варшавянка» — это очень успешный проект дизель-электрических подводных лодок, третья модернизация которого сейчас производится для черноморского флота, а также экспортный вариант продается за рубеж. Например во третья из шести заказанных лодок должна попасть еще до начала 2015 года .

«Варшавянка», проект 636

Но у обычных дизельных лодок, к которым относиться «Варшавянка», при всех несомненных достоинствах (главное из которых — малошумность ) есть несколько фундаментальных недостатков:

Время нахождения под водой — всего несколько суток. А дальность хода под водой 400 миль. Потом аккумуляторы разряжаются и надо всплывать, чтобы с помощью дизелей их зарядить. Поэтому классические дизельные лодки и называют не подводными, а ныряющими.
Из-за необходимости экономии энергии, скорость движения под водой невысока, как правило в районе 3-х узлов (~5,5 км/час). Критично при преследовании.
Недостаток энергии обуславливает и ограничения на оборудование и вооружение.

Лада (проект 677) — долгожданный прорыв?

Лодки этого проекта должны прийти на смену отлично зарекомендовавшим себя и ставшим хитом продаж восьмидесятых — девяностых годов , во многом за счет поставки на экспорт которых наш морской ВПК и пережил девяностые.

Проект 677 разрабатывается с начала 90-х, но по известным причинам, только сейчас доводится до того состояния, когда становятся подводной лодкой, способной повлиять на расклад сил на море.

Подводная лодка «Санкт-Петербург», проекта 677

Так что давайте рассмотрим, чем так хороша «Лада».

Вооружение

Помимо традиционного минно-торпедного вооружения (6 торпедных аппаратов 533-мм, 18 торпед или мин), стреляет из всех 6 торпедных аппаратов ракетами («Варшавянка» только из двух верхних).

Кроме того 677-й проект – первая в мире неатомная подводная лодка, оснащённая специализированными пусковыми установками для крылатых ракет (10 вертикальных ПУ в средней части корпуса).

Экспортный вариант проекта 677 — «Амур-1650»

Эти ракеты могут быть:

оперативно-тактическими,
противокорабельными,
крылатыми ракетами большой дальности , предназначенными для поражения стратегических целей в глубине территории противника (вообще новое применение для НАПЛ).

Причем все это разнообразие можно выпустить залпом , что повышает вероятность поражения цели и чего другие неатомные подводные лодки не могут.

Сразу значительно расширяются области применения .

Другие инновации

Для снижения шумности лодки применены виброизоляторы и всережимный гребной электродвигатель на постоянных магнитах.
Снижение водоизмещения с 2350 (цифра для проекта 636.3) до 1765 тонн, а также численности экипажа с 52 до 35 человек. Это сделало лодку более компактной и менее заметной.
Существенное, в разы, понижение уровня акустического поля (при том, что даже «Варшавянки» продолжают оставаться одними из самых малошумящих субмарин в своем классе.
Снижение неакустических полей.
Ресурс оборудования в среднем повышен в два раза.
«Лада» оснащена радиоэлектроникой нового поколения. Управление кораблем, его вооружением и механизмами сведено в единую автоматизированную систему и осуществляется с пультов в командном пункте.
Корпус лодки покрыт материалом «Молния», поглощающим сигналы гидролокаторов.
На «Ладе» установлен современный гидроакустический комплекс «Лира» с антенными системами, которые по своей площади сравнялись с применяемыми на атомных подводных лодках и превосходят таковые на дизель-электрических подлодках проекта 636. Что позволяет обнаруживать противника раньше, а это эквивалентно победе в противостоянии с ним.
«Санкт-Петербург», головная лодка проекта 677 с 2010 года на вооружении и бОльшая часть инноваций опробована и отлажена.
Литий-ионные батареи . Их можно легко установить на место штатной свинцово-кислотной, при этом лодка получит большую длительность подводного плавания. «Проведены опытные работы, выделено финансирование и изготовитель работает над производством штатной установки. Если она будет готова в срок, то обретет место на серийных корпусах ПЛ четвертого поколения ».

В результате мы имеем лодку, способную погружаться на 300 метров, имеющую скорость полного подводного хода до 21 узла и автономность 45 суток и являющуюся прекрасным наследником «Варшавянок». Но одна инновация может вывести эту лодку в абсолютные лидеры в своем классе в мире. А именно воздухонезависимая энергетическая установка (ВНЭУ).

Воздухонезависимая энергетическая установка (ВНЭУ)

Из названия следует, что данной установке для выработки электроэнергии не нужен воздух, как дизелям. Следовательно лодке не нужно всплывать для зарядки аккумуляторов. Точнее нужно, но гораздо реже.

Время нахождения под водой возрастает в 10 раз, до 25 суток .

На самом деле подобные энергетические установки начали использовать шведы, у которых все лодки выпускаются сейчас с подобными энергетическими установками.

А также немцы с проектом 212/214. То есть здесь мы в русле новых разработок.

Так же как и у немцев, в ее основе электрохимический генератор. Электричество будет вырабатываться при преобразовании химической энергии в электрическую без движения и горения . При соединении кислорода и водорода электроэнергия выделяется бесшумно, а единственным побочным продуктом процесса является дистиллированная вода. КПД такой установки достигает 70 процентов, а уровень шума подлодки на анаэробном ходу ниже естественных морских шумов. Но у нас помимо этого используются дополнительные усовершенствования.

Чтобы не возить водород высокой чистоты на борту подлодки, в установке предусмотрено получение водорода в объеме потребления с помощью реформинга дизельного топлива. Поэтому российская ВНЭУ будет значительно экономичнее немецкого аналога
Также используются топливные элементы, которые позволяют обогатить кислородом дизельную силовую установку.

Есть два пути развития механизмов подзарядки аккумуляторов в подводном положении. Электрохимический генератор (ЭХГ) или двигатель Стирлинга . Более перспективным считается двигатель Стирлинга, используемый шведами. У нас видимо используется ЭХГ, как у немцев, но с исключением дорогостоящей структуры хранения и зарядки топливных элементов на борту водородом. Выбор технологии явно происходил с учетом большого количества факторов, часть которых не очевидна для сторонних наблюдателей.

В соединении с другими вышеуказанными преимуществами Лада становится вне конкуренции.

К тому же при ее производстве можно будет варьировать комплектацию в зависимости от желаний и возможностей заказчика.

Конкуренты

Конкурентов достаточно:

Германия, проект 212/214

Швеция, Готланд

Франция, Scorpene

Действительно ли неатомные лодки так эффективны?

Примеры эффективности неатомных подводных лодок:

В своем первом выходе из базы на Камчатке только что принятая флотом первая тихоокеанская «Варшавянка» (подводная лодка проекта 877) обнаружила американскую атомную подводную лодку типа Los Angeles.
В октябре 2006 года китайская субмарина класса Song всплыла в непосредственной близости (пять миль) от авианосца Kitty Hawk (CV-63), когда ударная группа маневрировала возле островов Окинава. Лодка была обнаружена визуально летчиком одного из пролетавших самолетов, отрабатывавших учебное задание. Этот случай стал еще одним свидетельством недостаточной эффективности противолодочной обороны авианосного соединения даже по отношению к субмаринам типа Song, которые ONI считает менее опасными противниками в сравнении с проектами 636 и 677
во время учений в Карибском море экипаж немецкой лодки Тип 212А смог преодолеть незамеченным систему обороны американского авианосца «Enterprise» и имитировал пуск торпедного веера. В другом случае пострадала репутация американского подводного хищника – многоцелевой подлодки типа «Los Angeles», вокруг которой немцы нарезали несколько кругов, а американцы так ничего и не заметили.
на учениях в акватории Средиземного моря израильские подлодки типа «Долфин» (модификация Тип 212) условно «потопили» половину Шестого флота США.
в 2003 году, «Готланд» продемонстрировал уникальные возможности в борьбе со своим самым опасным противником – подлодками врага. Шведская субмарина выследила и «потопила» атомную французскую лодку и американскую ПЛА SSN-713 «Хьюстон» во время учений в Средиземном море.
Во время морских учений Joint Task Force Exercise 06-2 «Готланд» «перетопил » всю седьмую авианосную ударную группу во главе с авианосцем «Рональд Рейган».

Асимметричный ответ

Лодка разрабатывается очень давно. Первый экземпляр принят на вооружение с обычной дизельной двигательной установкой. При проектировании лодки возникло множество проблем, как финансового, так и технического характера. К тому же из-за отсутствия средств пришлось связать судьбу головных лодок с проблемами опытной эксплуатации, доводкой, устранением возникших неполадок.

Но указанная в эпиграфе новость говорит о том, что скоро российский ВМФ получит эту лодку со всеми ее новейшими технологиями (включая ВНЭУ).

Нам подобные лодки нужны. А гарантировано получить их мы можем, как показывает эпопея с «Мистралями», только сделав самостоятельно. С этой задачей наш ВПК справился, создав действительно конкурентную на мировом уровне неатомную подводную лодку. И что не менее важно — создав кооперацию предприятий для ее производства.

пр.677 — LADA

сейчас по проекту 677 в дополнение к «Санкт-Петербургу» строится «Кронштадт» и по «Севастополю» должен быть подписан госконтракт. Эти лодки строятся без ВНЭУ.
ВНЭУ будет скорее всего начиная с четвертой лодки. По плану в 2016 году в виде дополнительного отсека.
