21 декабря 1939 года
свою производственную деятельность начала одна из крупнейших судостроительных верфей СССР - Завод №402
(ныне «Севмаш»
). Мы расскажем о самых знаковых атомных подводных судах северодвинского предприятия.
I поколение атомных подводных лодок (АПЛ)
Проект 627(А) «Кит»
Разработка первой советской атомной подводной лодки началась с пояснительной записки, которая была названа «Представление о возможности создания атомной подводной лодки», за авторством И. В. Курчатова, А. П. Александрова и Н. А. Доллежаля. Первая модель проекта 627, К-3 «Ленинский комсомол», была спущена на воду 9 октября 1957 года. Надводная скорость лодок составляла 15,2 узла, подводная - 28-30 узлов. Всего в рамках этого проекта было создано 13 субмарин, одна из которых затонула.
Проект 658
В основе проекта 658 лежала субмарина К-3. Главное отличие от предыдущего проекта заключалось в вооружении: новые подводные лодки оснащались дополнительными ракетными комплексами. Немного увеличились размеры и водоизмещение субмарин. Крейсерская скорость новых лодок уменьшилась на 2-3 узла. Всего было построено 5 субмарин.
II поколение атомных подводных лодок
Проект 667А «Навага»
Первая серия атомных субмарин II поколения 667А оснащалась 6 торпедными аппаратами и 16 ракетными пусковыми установками. Подводное водоизмещение машин составляло 11500 т, надводное - 7760 т. Они развивали под водой скорость до 28 узлов на глубине до 450 м. С конвеера Севмаша в рамках проекта сошло 24 субмарины.
Проект 667БДР «Кальмар»
Серия 667БДР отличалась от "Наваги" усовершенствованными ракетными пусковыми установками и увеличенной дальностью действия стратегического вооружения. Всего было создано 14 субмарин, 4 из которых стоят на вооружении и по сей день.
Проект 667БДРМ «Дельфин»
Серия 667БДРМ является переходной от II к III поколению АПЛ. Субмарины имеют подводное водоизмещение 18000 тонн, а надводное - 12000. Их габариты несколько больше, чем у предыдущих серий. Корпус машин покрывается акустически-маскирующим материалом. Из 7 построенных субмарин, 5 стоят на вооружении ВМФ России и по сей день.
III поколение атомных подводных лодок

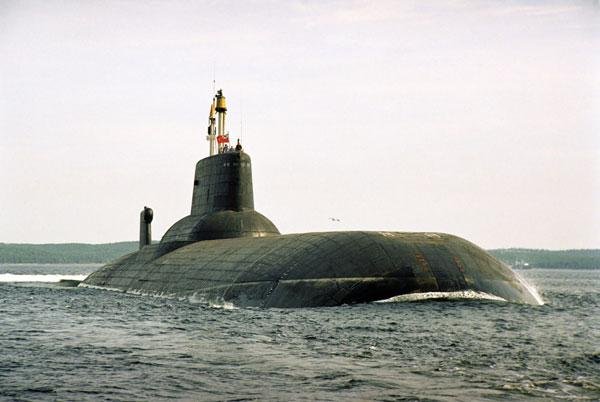

Проект 941 «Акула»
Крупнейшие в мире подводные лодки - тяжёлые ракетные подводные крейсеры стратегического назначения проекта 941 «Акула» производятся с 1979 года. Их подводное водоизмещение составляет 48000 тонн, длина - 173 метра, а ширина - 23 метра. Машина может автономно плавать до 6 месяцев. Скорость субмарины может достигать 25 узлов на глубине до 500 м. Из 6 построенных лодок, в составе ВМФ осталась только одна.
Проект 949А «Антей»
Одна из самых известных серий советских и российских подводных лодок, 949А "Антей", выпускалась с 1985 года. Машины способны развивать до 32 узлов на глубине 600 м. Лодка вооружается 24 крылатыми ракетами и 24-28 торпедами. Из 11 субмарин, на вооружении ВМФ России находятся 8. Кстати, печально известная лодка К-141 «Курск», затонувшая в Баренцевом море 12 августа 2000 года, относилась именно к этой серии.
Проект 971 «Щука-Б»
Основные многоцелевые подводные лодки ВМФ России проекта 971 строились с 1983 по 2004 годы. Они способны развивать скорость до 33 узлов на глубине до 600 м. Машина оснащается 40 торпедами и 18 ракетами ПВО. 6 из 7 построенных на "Севмаше" лодок стоят на вооружении по сей день.
IV поколение атомных подводных лодок
Проект 955 «Борей»
15 июня 2010 года был спущен головной корабль «Северодвинск» проекта 885 «Ясень». Серия оснащается 10 торпедными аппаратами и 24 ракетными пусковыми установками. Максимальная скорость лодки составляет 31 узел на глубине до 600 м. Помимо головного корабля заложено еще 3, которые будут спущены на воду не ранее 2015 года.
Подводные лодки составляют основной костяк морского вооружения России. Они способны выполнять ряд стратегически важных задач. Их используют для уничтожения вражеских кораблей, различных подводных и надводных объектов, а также поражения целей в прибрежной акватории противника. К тому же они способны незаметно выполнять боевые задания и покидать места временной дислокации. Считается, что подводные флоты Российской Федерации и США являются самыми сильными, и эти державы делят пальму первенства в господстве над Мировым океаном.
Как зарождался атомный подводный флот
В середине прошлого столетия, в 1954 году, на воду был спущен «Наутилус», который считается первой атомной подлодкой, выпущенной США. Разработки подводного судна типа SSN 571 велись с 1946-го, и уже в 1949 году началось его строительство. Основой для конструкции послужила немецкая военная подлодка 27-й серии, конструкцию которой американцы изменили до неузнаваемости и установили в ней атомную энергоустановку. До начала 1960 года был налажен выпуск первых АПЛ проекта EB 253-A, более известных как субмарины «Скейт».
Спустя всего лишь 5 лет, в начале 1959 года, появился проект 627, ставший первой атомной подлодкой Советского Союза. Ее сразу же приняли на вооружение ВМФ. Вскоре после этого советскими конструкторами был разработан проект 667-A, который изначально задумывался для применения в качестве подводного крейсера-ракетоносца для выполнения стратегических задач (РПКСН). Собственно, принятие 667-х на вооружение в качестве боевых единиц принято считать началом развития II поколения атомных подлодок СССР.
В 1970 г прошлого столетия в Союзе был принят и одобрен проект 667-Б. Это была АПЛ, носившая название «Мурена». Она была оснащена мощным морским БРК (ракетный баллистический комплекс) «Д-9» межконтинентального использования. Вслед за этой подлодкой появилась «Мурена-М» (проект 667-БД), а уже в 1976 г советский флот получил на вооружение первую серию подводных ракетоносцев ─ проект 667-БДР. Они вооружались ракетами, которые имели разделяющиеся боеголовки.
Дальнейшее развитие подлодок стран-лидеров осуществлялось таким образом, что в основу конструкции легли бесшумные гребные винты и некоторые изменения в корпусе. Так, в 1980 г. появилась первая подлодка ударного типа, которая стала проектом 949 III поколения. Для выполнения ряда стратегических задач на ней использовались торпеды, а также крылатые ракеты.
Немногим позже появился проект 667-АТ, флагманом которого стала атомная подлодка К423. Ее приняли в 1986 г. на вооружение советского флота. Также стоит отметить, что этому проекту удалось дожить до наших дней. Как и другие атомные подводные лодки России, в число действующих боевых единиц флота входит модель К395 проекта 667.
Нельзя не отметить и созданные в 1977 г. советские подлодки. Они стали модификацией проекта 667 ─ 671 РТМ, которых до конца 1991 г. было построено 26 единиц. Вскоре после этого были созданы первые отечественные многоцелевые АПЛ, корпус которых был изготовлен из титана ─ "Барс-971" и 945, известные как «Барракуда».
Полста ─ много или мало?
На вооружении подводного флота РФ числится 76 единиц подлодок различного класса, среди которых РПКСН, АМПЛ (многоцелевые), дизельные, а также суда спецназначения. На вопрос о том, сколько атомных подводных лодок в России, можно ответить таким образом: их 47 единиц. Необходимо отметить, что это очень большое количество, поскольку постройка одной АПЛ обходится сегодня государству свыше 1 миллиарда долларов. Если учитывать суда, находящиеся на переоснащении и в судоремонтных вервях, то количество атомных подводных лодок в России будет равно 49. Для сравнения приведем некоторые данные о подлодках, стоящих на вооружении сверхдержав. Американский подводный флот насчитывает 71 боевую единицу подлодок, а у Великобритании и Франции их числится по 10 единиц.
Атомные тяжелые крейсеры-ракетоносцы
Наиболее крупными и опасными с точки зрения поражения вражеской силы и разрушающей способности считаются тяжелые ракетоносцы. Такие атомные подводные лодки России на вооружении находятся в количестве 3 единиц. Среди них и ракетоносец «Дмитрий Донской» (тяжелый крейсер ТК208), а также «Владимир Мономах». Они были построены по проекту 945. Их вооружение представлено ракетной системой «Булава».
Крейсер ТК-17 типа «Акула», являющийся составной частью проекта 941УМ, находится на вооружении подводного флота и именуется «Архангельском». Лодка ТК-20 имеет название «Северсталь», и она была также построена по этому проекту. Одной из причин вывода их из строя является нехватка баллистических ракет P-39. Отметим также, что эти суда являются одними из самых больших в мире, а их общее водоизмещение составляет около 50 тыс. тонн.
В начале 2013 г. на АПЛ К-535 (проект 955 «Борей»), получившей имя Юрия Долгорукого, был поднят флаг. Эта подлодка стала головным подводным ракетным крейсером Северного флота. Не прошло и года, как уже в декабре Тихоокеанский флот получил на вооружение К-550. Эта АПЛ носит имя Александра Невского. Все лодки представляют собой стратегические ракетоносцы IV поколения.
Стратегические атомные подлодки «Дельфин»
Проект 667-БДРМ представляют атомные подводные лодки ВМФ России в количестве 6 единиц:
- «Брянск» ─ К117;
- «Верхотурье» ─ К51;
- «Екатеринбург» ─ К84;
- «Карелия» ─ К118;
- «Новомосковск» ─ К407;
- «Тула» ─ К114.
В середине 1999 г. атомный крейсер К64 перестал быть действующей единицей ВМФ и его сняли с вооружения. Все атомные подводные лодки России (фото некоторых можно увидеть выше), входящие в состав проекта, состоят на вооружении Северного МФ.
Проект 667-БДР. Атомные лодки «Кальмар»
По своему количеству в составе ВМФ современные атомные подводные лодки России класса «Кальмар» идут сразу за «Дельфинами». Строительство лодок по проекту 667БДР началось еще до начала 1980 г в СССР, поэтому большая часть АПЛ уже списана и пришла в негодность. На сегодняшний день на вооружении российского флота имеется лишь 3 единицы таких подводных крейсеров:
- «Рязань» ─ К44;
- «Святой Георгий Победоносец» ─ К433;
- «Подольск» ─ К223.
Все субмарины состоят на вооружении Тихоокеанского флота РФ. Самой «молодой» из них считается «Рязань», поскольку ее пустили в эксплуатацию позже остальных, в конце 1982 г.
АПЛ многоцелевого назначения
Многоцелевые атомные подводные лодки России, которые были собраны согласно проекту 971, считаются самыми многочисленными в своем классе («Щука-Б»). Они способны уничтожать цели в прибрежной акватории, на берегу, а также поражать подводные сооружения и объекты, находящиеся на поверхности воды. Северный и Тихоокеанский флоты имеют на своем вооружении 11 АПЛ этого типа. Однако 3 из них по различным причинам больше не будут эксплуатироваться. Например, АПЛ «Акула» не используется вообще, а «Барнаул» и «Барс» уже переданы в утилизацию. Подлодка «Нерпа» К152 с 2012 г по контракту была продана в Индию. Позже ее передали на вооружение индийскому ВМФ.
Проект 949А. Многоцелевые АПЛ «Антей»
Атомные подводные лодки России проекта 949А присутствуют в количестве 3 единиц и входят в состав Северного флота. 5 АПЛ «Антей» стоят на вооружении флота Тихого океана. Когда задумывалась эта субмарина, то предполагалось ввести в эксплуатацию 18 единиц. Однако дефицит финансирования дал о себе знать, поэтому их было спущено на воду всего лишь 11.
Сегодня атомные подводные лодки России класса «Антей» находятся на вооружении флота в количестве 8 боевых единиц. Несколько лет назад субмарины «Красноярск» К173 и «Краснодар» К178 были отправлены на разборку и утилизировались. 12.09.2000 г в акватории Баренцева моря произошла трагедия, унесшая жизнь 118 российских моряков. В этот день затонул АПРК проекта «Антей» 949А «Курск» К141.
АПЛ «Кондор», «Барракуда» и «Щука» многоцелевого использования
С начала 80-х до 90-х годов были построены 4 лодки, которые являлись проектами 945 и 945А. Они получили названия «Барракуда» и «Кондор». Согласно 945 проекту, были построены атомные подводные лодки России «Кострома» Б276 и «Карп» Б239. Что касается проекта 945А, то по нему были созданы «Нижний Новгород» Б534, а также «Псков» Б336, изначально поставленные на вооружение Северного флота. Все 4 субмарины несут службу по сей день.
Также на вооружении имеется 4 подлодки многоцелевого проекта «Щука» 671РТМК, среди которых:
- «Обнинск» ─ Б138;
- «Петрозаводск» ─ Б338;
- «Тамбов» ─ Б448;
- «Даниил Московский» ─ Б414.
Министерство обороны планирует списать эти лодки и заменить их боевыми единицам совершенно нового класса.
АПЛ 885 типа «Ясень»
На сегодняшний день ПЛАРК «Северодвинск» является единственной действующей подлодкой этого класса. 17 июня прошлого года на К-560 состоялось торжественное поднятие флага. В течение ближайших 5 лет планируется создать и спустить на воду еще 7 таких судов. Уже полным ходом идет постройка подлодок «Казань», «Красноярск» и «Новосибирск». Если «Северодвинск» является проектом 885, то остальные лодки будут созданы по проекту улучшенной модификации 885М.
Что касается вооружения, то АПЛ «Ясень» будут оснащаться сверхзвуковыми крылатыми ракетами типа «Калибр». Дальность стрельбы этих ракет может составлять 2.5 тыс. км,и они представляют собой высокоточные снаряды, основной задачей которых будет уничтожение вражеских авианосцев. Также планируется, что АПЛ «Казань» будет оснащаться принципиально новым оборудованием, которое ранее не использовалось при разработке подводных аппаратов. Мало того, по ряду технических характеристик, в первую очередь благодаря минимальному уровню шума, обнаружить такую субмарину будет весьма проблематично. К тому же эта многоцелевая подлодка составит достойную конкуренцию американскому SSN575 Seawolf.
В конце ноября 2012 г осуществлялись испытания ракетного комплекса «Калибр». Стрельба проводилась из погруженной субмарины «Северодвинск» по наземным целям с расстояния 1.4 тыс. км. К тому же была запущена сверхзвуковая ракета типа «Оникс». Произведенные запуски ракет оказались успешными и доказали целесообразность своего применения.
Появление ядерных реакторов кардинально изменило облик и методы боевой работы подводных лодок. Теперь можно было неделями не подниматься на поверхность, выслеживая корабельное соединение противника. Кроме того, мощность новых энергоустановок позволила значительно увеличить размеры подлодок и благодаря этому оснастить их новым вооружением. Ряд новых технологий привел к тому, что в пятидесятых годах прошлого века ведущие страны мира активно создавали новые проекты подводных лодок и вооружений для них. Настолько активно, что с завидной регулярностью стали появляться самые смелые идеи, которые теперь можно было воплотить в жизнь.
К-64. Проект 705
Идея
В конце пятидесятых годов СКБ-143 (ныне СПМБМ «Малахит») одновременно разрабатывало сразу несколько проектов подводных лодок, в которых применялись те или иные новые конструкторские решения. В 1959 году конструктор А.Б. Петров предложил создать проект малогабаритной одновальной атомной подводной лодки (АПЛ) с уменьшенным составом экипажа и большим количеством средств автоматизации. Кроме того, предложение подразумевало обеспечение высоких ходовых характеристик: при подводной скорости свыше 40 узлов перспективная субмарина могла бы в кратчайшие сроки выходить в необходимый район мирового океана и выполнять поставленные перед ней задачи. Интересной особенностью такой подлодки стала бы возможность уходить от торпед противника за счет высокой скорости.
Руководство СКБ-143 заинтересовалось новой идеей и выдвинуло ее для обсуждения. Обсуждение предложения с участием представителей военно-морского флота, судостроительной промышленности и руководства страны получилось достаточно длительным и бурным. Дебаты привели к корректировке некоторых нюансов облика будущей подлодки. В доработанном виде предложение получило поддержку министра судостроительной промышленности Б.Е. Бутомы и главнокомандующего ВМФ адмирала С.Г. Горшкова.
В июне 1960 года ЦК КПСС и Совмин СССР издали совместное постановление о начале разработки проекта с кодовым обозначением «705» и названием «Лира». В проекте АПЛ предполагалось использовать массу оригинальных технических решений и новых технологий, призванных обеспечить выполнение технических требований. Из-за этого в мае 1961 года появилось новое постановление, в соответствии с которым конструкторам СКБ-143 разрешалось отступать от существовавших в то время норм и правил военного судостроения, если они смогут доказать необходимость подобных мер. Майское 1961 года постановление фактически развязало руки инженерам и позволило воплотить в жизнь все или почти все планы.
Главным конструктором проекта 705 «Лира» стал М.Г. Русанов, а общее руководство программой разработки и строительства подлодки стало задачей академика А.П. Александрова. От военно-морского флота за проектом наблюдали В.В. Гордеев и К.И. Мартыненко. Проект создания атомной подводной лодки «705» имел высокий приоритет и к его созданию были привлечены несколько научных и конструкторских организаций.
Проект 705 и 705К
Проект 705
По результатам анализа нескольких вариантов общей архитектуры был выбран наиболее удачный. АПЛ проекта 705 предполагалось строить по двухкорпусной одновальной схеме. Для улучшения гидродинамических характеристик и повышения скорости подводного хода к проекту привлекли специалистов московского филиала ЦАГИ. Группу ученых-гидродинамиков, занимавшихся расчетом облика перспективной подлодки, возглавил К.К. Федяевский. В результате появилась рекомендация выполнить корпус лодки в виде тела вращения с небольшим обтекаемым ограждением рубки на верхней части.
В качестве основного материала для конструкции корпусов предлагались сталь и титан. В течение некоторого времени параллельно шла разработка двух вариантов корпуса, отличавшихся лишь материалом. Титановый корпус имел лучшие характеристики в сравнении со стальным. Поэтому проектирование последнего прекратилось, а титан стал основным материалом корпуса подлодки. В процессе разработки титанового корпуса активное участие приняли специалисты ЦНИИ металлургии и сварки во главе с академиком И.В. Горыниным.
Внутренний объем прочного корпуса при помощи герметичных переборок разделили на шесть отсеков. При этом третий отсек, в котором размещались бытовые помещения и главный командный пункт, имел переборки сферической формы. Благодаря этому третий отсек мог выдерживать такое же давление воды, как и сам прочный корпус. Еще одной мерой, принятой для обеспечения безопасности экипажа, стала всплывающая рубка. В случае аварии рубка могла стать спасательной камерой для всего экипажа. Конструкция рубки позволяла всплывать с предельной глубины и при большом крене или дифференте.
Предварительный проект перспективной АПЛ подразумевал сокращение экипажа до 16 человек. Однако отсутствие ряда важных приборов, способных взять на себя часть работы экипажа, привело к значительным изменениям. По требованию флота экипаж увеличили до 29 человек, а затем довели до окончательного значения – 32 офицера и мичмана. Запасов продовольствия должно было хватать на автономное плавание продолжительностью до 50 суток.
Надводное водоизмещение подлодки проекта 705, согласно расчетам, должно было превысить 2250 тонн, подводное – 3180 т. Максимальная длина подлодки составила 79,6 метра, ширина корпуса – 10 метров. На ранних стадиях проекта предполагалось, что водоизмещение субмарины не превысит 1500-2000 тонн.
Требования по максимальной скорости подводного хода с учетом габаритов и веса лодки потребовали создать новую мощную энергетическую установку. Из нескольких вариантов был выбран вариант с одним реактором, использующим жидкометаллический теплоноситель. По сравнению с существовавшими на тот момент водо-водяными реакторами такая энергетическая установка получалась компактнее и легче. Согласно расчетам, экономия веса достигала 300 тонн.
Реактор ОК-550, разработанный в горьковском ОКБМ под руководством И.И. Африканова, установили на балочном фундаменте, применявшемся в предыдущих проектах. Для турбозубчатого агрегата с мощностью на валу до 40 тыс. л.с. была разработана новая амортизационная установка, что позволило снизить уровень шума, производимого подлодкой. Еще несколько шумных агрегатов установили на отдельных пневматических амортизаторах. Основой электрической системы подлодки стали два генератора мощностью по 1500 кВт (напряжение 400 В, частота 400 Гц). Кроме того, лодку оснастили вспомогательным дизель-генератором (500 кВт) и аварийной аккумуляторной батареей.
Проект 705 и 705К
Сокращение экипажа до минимально возможного уровня было возможно только при условии создания нового комплекса электронного оборудования. В связи с этим ЦКБ завода им. Кулакова (ныне ЦНИИ «Гранит») создало новую боевую информационно-управляющую систему «Аккорд», позволившую управлять всеми техническими средствами и системами с центрального поста. Различные компоненты системы «Аккорд» предназначались для сбора и обработки информации об окружающей обстановке, управления системами вооружения, кораблевождения и т.д.
Использование автоматизированной информационно-управляющей системы позволило изменить методы эксплуатации оборудования. Так, проект 705 не предусматривал постоянное дежурство членов экипажа у отдельных агрегатов и механизмов. Вместо этого предполагалось периодически производить профилактический осмотр отсеков. Боевая смена подлодки состояла всего из восьми человек.
Главным средством обнаружения целей АПЛ проекта 705 должен был стать гидроакустический комплекс «Океан». Для навигации лодку оснастили комплексом «Сож», для управления – комплекс «Сарган». Честь своих функций эти системы выполняли в автоматическом режиме, что позволило значительно снизить нагрузку на экипаж. Помимо указанных систем перспективная подлодка должна была получить ряд другой аппаратуры, предназначенной для управления различными системами.
Перспективная подлодка получила шесть торпедных аппаратов калибра 533 мм. Пневмогидравлические аппараты позволяли производить стрельбу на любой глубине, от перископной до предельной. Боезапас АПЛ проекта 705 состоял из 20 торпед САЭТ-60 или САТ-65. При необходимости субмарины могли брать на борт до 24 мин ПМР-1 или ПМР-2.
На атомной подводной лодке проекта 705 были впервые установлены пневмогидравлические торпедные аппараты, обеспечивающие стрельбу во всем диапазоне глубины погружения
Подлодки проекта 705 должны были иметь следующие характеристики. Максимальная скорость в надводном положении должна была достигать 14 узлов, в подводном – превышать 40 узлов. Рабочая глубина погружения – 320 метров, предельная – 400 м. Для управления по курсу подлодка получила рули на вертикальных кормовых стабилизаторах. Одна пара рулей глубины размещалась на горизонтальных стабилизаторах, вторая – в носовой части корпуса, при необходимости ее можно было убирать под легкий корпус.
2 июня 1968 года на стапеле Ленинградского адмиралтейского объединения была заложена первая подлодка проекта 705. Уже 22 апреля 1969 года лодку К-64 спустили на воду. 31 декабря 1971 году она вошла в состав Северного флота. Необходимо отметить, что во время ходовых испытаний новую субмарину, в конструкции которой использовалось большое количество смелых и оригинальных идей, постоянно преследовали различные технические проблемы. Неоднократно возникали неполадки реактора, а также были выявлены трещины в титановом корпусе. В 1972 году во время выполнения учебно-боевой задачи снова начались проблемы с реактором. В этот раз жидкометаллический теплоноситель начал застывать, из-за чего пришлось заглушить реактор. Проблемы с реактором привели к тому, что в августе 1974 года подлодку К-64 вывели из боевого состава Северного флота.
До начала серьезных проблем с реактором К-64 промышленность успела начать строительство еще трех подлодок проекта 705. В связи с неполадками реактора головного корабля было принято решение о приостановке строительства до выявления и исправления имеющихся недостатков.
На решение имеющихся проблем ушло достаточно много времени. Из-за этого серийные лодки проекта вошли в состав флота лишь в конце семидесятых годов.
В строительстве новых подлодок участвовали как ленинградские корабелы, так и рабочие северодвинского завода «Севмаш». Серийные корабли, последовавшие за лодкой К-64, отличались от нее длиной корпуса. При доработке, проведенной в начале семидесятых, реакторный отсек подлодок проекта 705 стал немного длиннее. Из-за этого общая длина подлодок выросла до 81,4 м. По проекту 705 было построено лишь четыре субмарины, после чего новые корабли строились в соответствии с обновленным проектом 705К.
Проект 705К
Три построенные подлодки проекта 705К были заложены в начале семидесятых годов. Их предполагалось строить в соответствии с проектом 705. В некоторых источниках упоминается строительство четвертой подлодки проекта 705К, которая была заложена, но позже разобрана на стапеле.
Примененный на подлодке К-64 ядерный реактор не устроил военных, из-за чего для новых субмарин «705К» пришлось разработать новую энергетическую установку. Одновременно с реактором ОК-550 шла разработка другой энергоустановки. Конструкторы ОКБ «Гидропресс» во главе с В.В. Стекольниковым создали предварительный проект реактора БМ-40А, однако для использования на подлодках была выбрана другая система. После анализа проблем, возникших в ходе эксплуатации АПЛ К-64, было решено продолжить проект БМ-40А. Новая главная энергетическая установка имела другой состав агрегатов и монтировалась на фундаменте с двойной амортизацией. Реактор, использующий теплоноситель в виде свинцово-висмутового сплава, развивал тепловую мощность до 150 МВт. Использование новой энергоустановки позволило уменьшить длину подлодки в сравнении с серийными кораблями проекта 705.
Формирование опытной автоматизированной атомной подводной лодки проекта 705 на стапеле
Эксплуатация
Седьмая подлодка проекта «Лира» (К-463) вошла в состав ВМФ в последних числах декабря 1981 года. Новые субмарины произвели настоящий фурор в соответствующих кругах. Несмотря на проблемы с различными системами, новые подводные корабли имели высочайшие характеристики. Во время испытаний субмарины проектов 705 и 705К развивали подводную скорость до 41 узла. Таким образом, по скорости подводного хода «Лиры» уступали лишь подлодке К-222, построенной по проекту 661 «Анчар» и развивавшей скорость свыше 42 узлов. Новая ядерная энергетическая установка могла переходить на максимальные параметры работы без специальных процедур. Благодаря этому подлодка была способна набирать полный ход всего лишь за 1-1,5 минуты и производить поворот на 180° за 40-45 секунд.
Уникальные ходовые характеристики подлодок «Лира» позволили создать несколько новых методик ухода от торпед противника. Вовремя обнаружив атаку, субмарина могла быстро набрать нужную скорость и уйти от торпеды. Кроме того, в ходе уклонения от атаки противника АПЛ могла развернуться и контратаковать. С четом того, что единственным оружием подлодок проектов 705 и 705К были торпеды, подобные возможности стали одним из главных факторов, определившим их боевой потенциал.
Появление новых советских подлодок с высочайшими скоростными характеристиками произвело большое впечатление на командование вероятного противника. Самые современные противолодочные вооружение резко утратили свою эффективность и не могли гарантированно поразить новые советские субмарины, получившие в НАТО обозначение Alfa. Ряд зарубежных противолодочных ракет и торпед, используемых до сих пор, обязаны своим существованием именно советским лодкам проектов 705 и 705К.
Как всегда бывает с новыми смелыми проектами, эксплуатация субмарин «Лира» сопровождалась рядом проблем. Прежде всего, необходимо отметить принципиально неустранимый недостаток, связанный с применением в реакторе жидкометаллического теплоносителя. Чтобы сплав-теплоноситель не застыл, требовалось постоянно поддерживать определенную температуру реактора, что соответствующим образом сказалось на эксплуатации подлодок. В частности, затруднялось базирование с использованием существующей инфраструктуры. Кроме того, требовалось постоянно следить за состоянием жидкометаллического теплоносителя и регулярно проводить его регенерацию – очистку от окислов. Наконец, предполагалось сформировать по два экипажа для каждой подлодки проекта. Один из них должен был работать на субмарине в море, второй – следить за состоянием систем при нахождении на базе. Тем не менее, до конца службы все «Лиры» так и остались с одним экипажем.
Несмотря на недостатки конструкции или проблемы с эксплуатацией, АПЛ проектов 705 и 705К активно использовались моряками Северного флота. Субмарины регулярно участвовали в учениях и совершали автономные походы. Во время одного из походов лодка «Лира» наглядно показала свои боевые возможности. Согласно некоторым источникам, в середине восьмидесятых годов одна из подводных лодок этого типа, находясь в Северной Атлантике, в течение 22 часов преследовала субмарину НАТО. Лодка вероятного противника неоднократно предпринимала попытки уйти от преследования, но высокие характеристики «Лиры» не позволили ей сделать это. Советские моряки оставили натовцев лишь после соответствующей команды из штаба.
В середине восьмидесятых годов в Советском Союзе начались серьезные экономические и политические реформы. Их результатом, среди прочего, стало значительное снижение количества учений и походов. Одной из первых жертв начавшейся Перестройки стала подлодка К-123. В середине 1983 года ее отправили на капитальный ремонт, который предполагалось завершить за несколько лет. Однако сокращение финансирования привело к тому, что ремонт закончился лишь в конце лета 1992 года. Незадолго до этого, в начале июня, все семь подлодок проектов 705 и 705К получили новые наименования. В соответствии с обновленной номенклатурой, в названии кораблей литера «К» была заменена на «Б». Цифры остались прежними.
После завершения ремонта АПЛ К-123, переименованная в Б-123, осталась единственной субмариной проекта, находившейся в боевом составе ВМФ. Все остальные лодки были выведены из него еще в 1990 году. Б-123 оставалась в строю до 1997 года. В девяностых годах, из-за финансовых проблем и невозможности своевременного обслуживания, началась утилизация всех субмарин проектов 705 и 705К. Процесс разборки лодок и утилизации радиоактивных материалов продолжается до сих пор.
Атомные подводные лодки проектов 705 и 705К прослужили не более 15-20 лет, в течение которых эффективно выполняли учебно-боевые задачи и несли дежурство в заданных районах мирового океана. К сожалению, из-за технических и экономических проблем военно-морской флот Советского Союза получил лишь семь таких кораблей, но и столь небольшое количество субмарин могло оказать большое влияние на ход гипотетического конфликта.
Высокие боевые качества подлодок «Лира» были обусловлены большим количеством новых оригинальных технических решений. Применение максимально автоматизированных систем управления реактором, вооружением и т.д. позволило не только сократить экипаж, но и получить большой опыт в деле создания корабельной электроники. Вероятно, именно широкое применение автоматики позволило избежать серьезных аварий и жертв. Так, за годы службы было несколько аварий разного рода, в том числе два нарушения работы реактора с загустением и затвердением жидкометаллического теплоносителя. Тем не менее, во время борьбы за живучесть экипажи подлодок не потеряли ни одного человека. Все лодки были сохранены, хотя головная К-64 всего через несколько лет после начала службы была выведена из состава флота.
Нереализованные проекты на основе «Лиры»
В 1963 году начались работы по глубокой модернизации проекта 705. В ходе проекта с новым обозначением «705А» планировалось создать на базе «Лиры» подводный корабль, способный уничтожать корабли противника при помощи крылатых ракет «Аметист». Помимо изменения компоновки корпусов требовалось доработать ряд систем различного назначения, а также создать боевую информационно-управляющую систему, способную управлять ракетным вооружением. Отдельно требовалось обеспечить целеуказание для ракет при помощи гидроакустического комплекса.
Эскизный вариант проекта 705А разрабатывался в СКБ-143. Однако в дальнейшем командование ВМФ и руководство судостроительной промышленности решили закрепить все проекты АПЛ с ракетным вооружением за одним конструкторским бюро. В середине шестидесятых годов все материалы по новому проекту были переданы горьковскому ЦКБ-112 (ныне ЦКБ «Лазурит»), где проект 705А получил новый индекс – 686. По ряду причин проект 705А/686 так и не был завершен, но некоторые наработки использовались в более поздних проектах многоцелевых атомных субмарин.
В начале шестидесятых годов появилось предложение создать на базе проекта «Лира» подводную лодку, способную нести баллистические ракеты. Проект с индексом «705Б» создавался конструкторами СКБ-143. Уже первые анализы возможностей показали, что подлодка проекта 705 будет способна нести баллистические ракеты лишь после ряда крупных доработок, следствием которых должно было стать увеличение ее габаритов и ухудшение ходовых характеристик. Решением проблемы могла стать новая баллистическая ракета с размерами, вписывающимися в габариты «Лиры», наподобие американской Polaris. В таком случае можно было незначительно увеличить габариты подлодки и оснастить ее восемью ракетами, сохранив достаточно высокую скорость подводного хода.
Подлодки проекта 705Б могли нести и использовать ракеты Р-27К комплекса Д-5. К 1964 году сотрудники СКБ-143 создали несколько вариантов эскизного проекта, отличавшиеся друг от друга различными деталями, в том числе и количеством ракет: боекомплект одного из них составлял 12 единиц. Уже в 1962 году документацию по проекту 705Б передали в ЦКБ-16 (позже переименовано в ЦПБ «Волна», ныне входит в состав СПМБМ «Малахит»), где разработка получила новый индекс «687». Проектирование перспективного подводного ракетоносца стратегического назначения продолжался до 1969 года, после чего его закрыли в пользу проекта 667А.
В конце шестидесятых годов СКБ-143 начало работы по созданию проекта 705Д. Литера «Д» означала «довооруженный», что полностью отражало назначение проекта. Предполагалось, что новые субмарины в дополнение к шести торпедным аппаратам получат четыре или шесть пусковых установок ракетоторпед калибра 650 мм. Для упрощения проекта и исключения серьезных доработок прочного корпуса контейнеры с ракетами должны были размещаться внутри ограждения рубки. Основой для проекта 705Д стал проект 705К.
Эскизный вариант проекта 705Д был готов в 1970 году, а через два года командование ВМФ утвердило техническое задание. Помимо дополнительного вооружения в виде ракетоторпед модернизированные подводные лодки должны были получить еще несколько новых систем и агрегатов, улучшающих характеристики и облегчающих работу экипажа. В первом квартале 1974 года СКБ-143 представило на рассмотрение технический проект перспективной АПЛ с усиленным вооружением. Проект был утвержден, но на этом все работы остановились. Из-за затянувшейся разработки перспективная лодка уже не выглядела пригодной для эксплуатации в будущем.
По материалам сайтов:
http://deepstorm.ru/
http://voencomrus.ru/
http://army.lv/ru/
http://русская-сила.рф/
http://oosif.ru/
http://kuleshovoleg.livejournal.com/
Ctrl Enter
Заметили ошЫ бку Выделите текст и нажмите Ctrl+Enter
АПЛ пр. 971 (шифр «Барс») разработана в СПМБМ «Малахит» под руководством Г.Н. Чернышова. Относится к ПЛА третьего поколения и является в полном смысле этого слова многоцелевой. Она предназначена для поиска, обнаружения и слежения за ПЛАРБ и АУГ противника, их уничтожения с началом боевых действий, а также нанесения ударов по береговым объектам. При необходимости лодка может нести мины.
Атомная подводная лодка К-335 «Гепард» — видео
Первоначально АПЛ пр. 971 рассматривалась как «стальной» аналог титановой атомной подводной лодки пр. 945, предназначавшийся для увеличения темпов постройки ПЛА третьего поколения. Однако СПМБМ «Малахит», имея большой опыт проектирования многоцелевых лодок, на базе вооружения, механизмов и оборудования, созданных для пр. 945, разработало, по-существу, новый корабль третьего поколения. Самые малошумные отечественные АПЛ По мнению специалистов, по уровню физических полей сопоставимы с такими кораблями, как АПЛ ВМС США Seawolf.
АПЛ пр. 971 является двухкорпусной и имеет «лимузинное» ограждение выдвижных устройств, а также высокое кормовое оперение, на котором расположен обтекатель для буксируемой антенны ГАК. Прочный корпус выполнен из высокопрочной стали с высоким пределом текучести (100 кгс/мм2) и делится прочными переборками на шесть отсеков.
Все основное оборудование и боевые посты АПЛ пр. 971 размещены на амортизаторах в зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Зональные блоки изолированы от корпуса лодки резинокордными пневматическими амортизаторами. Благодаря использованию зональных блоков удалось существенно уменьшить уровень акустического поля, обезопасить экипаж и оборудование от динамических нагрузок, а также рационализировать технологию постройки корабля. В частности, монтаж оборудования и систем осуществлялся в цехе в зональном блоке, который затем заводился в обечайку отсека. Легкий корпус и наружная поверхность прочного корпуса облицованы единым резиновым противогидролокационным и шумопоглощающим покрытием.
Корабль имеет традиционное двухрядное расположение ТА. В носовом отсеке расположены стеллажи для хранения боезапаса с устройствами продольной, поперечной подач» и УБЗ. Под ТА находится выгородка с основной антенной ГАК. В ограждении рубки и выдвижных устройств размещаются некоторые из антенн ГАК и ВСК на весь экипаж.
Легкому корпусу приданы формы, оптимальные для подводного хода. Все отверстия и вырезы на нем закрываются обтекателями. На ПЛА пр. 97/ удалось реализовать комплексную автоматизацию боевых и технических средств, сосредоточить управление кораблем, его оружием и вооружением в ГКП. Все это позволило сократить экипаж до 73 человек. Начиная с К-263, на лодках пр. 97/ устанавливается СОКС, а с К-391- в надстройке ПУ для запуска средств комплекса гидроакустического противодействия, аварийная система порохового продувания ЦГБ (пороховые генераторы) и аварийные силовые сети.
Одновременно с постройкой кораблей данного типа осуществляется программа их модернизации, направленная на совершенствование акустических характеристик и расширение боевых возможностей. В частности, К-157 и К-335 при сохранении прежних обводов имеют вставку миной несколько метров для установки нового оборудования.
Первоначально предполагалось построить 20 ПЛА пр. 971. Зав. № 520 и зав. № 521, заложенные соответственно в 1990 и 1991 гт. на ССЗ им. Ленинского комсомола, 18.03.1992 г. исключили из списков флота. На этот момент они имели техническую готовность соответственно 25 и 12%. Задел оборудования и механизмов продолжает сохраняться на заводе-строителе.
По состоянию на декабрь 2001 г. в составе флота находились 13 ПЛА пр. 971.
Атомная подводная лодка К-480 «Барс» (зав. № 821, с 24.07.1991 г., с 13.10.1997 г. «Ак-Барс» СМП (г. Северодвинск): 22.02.1985 г.; 16.04.1988 г.; 31.12.1988 г. Входила в состав СФ и несла боевую службу в Атлантическом океане и Средиземном море. 06.04.1990 г. лодка совершила глубоководное погружение на предельную глубину. В 1998 г. ее исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в пос. Гаджиево поставили на отстой.
Атомная подводная лодка К-317 «Пантера» (зав. № 822, с 10.10.1990). СМП (г.Северодвинск): 06.11.1986 г.; 21.05.1990 г.; 30.12.1990 г. Входит в состав СФ. В сентябре 1999 г. на СМП поставлена в средний ремонт.
К-401 «Волк» (зав. № 831, с 26.07.1991 г). СМП (г. Северодвинск): 14.11.1987 г.; 11.06.1991 г.; 29.12.1991 г. Входит в состав СФ. Выполнила две автономные боевые службы. С декабря 1995 г. по февраль 1996 г. в Средиземном море лодка осуществляла дальнее противолодочное прикрытие авианосной многоцелевой группы во главе с ТАВКР Адмирал флота Советского Союза Кузнецов
К-328 «Леопард»
(зав. № 832, с 24.01.1991 г). СМП (г. Северодвинск): 26.10.1988 г.;
28.06.1992г.; 15.12.1992 г. Входит в состав СФ Выполнила четыре автономные боевые службы
К-154 «Тигр» (зав. № 833, с 24.07.1991 г). СМП (г. Северодвинск): 10.09.1989 г.; 26.06.1993 г.; 29.12.1993 г. Входит в состав СФ Выполнила две автономные боевые службы С 1998 по 2002 г. на СМП прошла поддерживающий ремонт.
К-157 «Вепрь» (зав. № 834, с 06.04.1993 г). СМП (г. Северодвинск): 13.07.1990 г.; 10.12.1994 г.; 25.11.1995 г. Входит в состав СФ Выполнила одну автономную боевую службу и одну поисковую операцию.
Атомная подводная лодка К-335 «Гепард» (зав. № 835, с 22.02.1993 г). СМП (г. Северодвинск):23.09.1991 г.; 17.09.1999 г.; 05.12.2001 г. Входит в состав СФ.
К-337 «Кугуар» (зав. № 836, с 25.01.1994 г). СМП (г. Северодвинск): 18.08.1992 г.; Из-за отсутствия финансирования 22.01.1998 г. постройка корабля была приостановлена. Он находится на консервации в одном из цехов СМП. Корпусные конструкции, механизмы и оборудование К-337 предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).
К-333 «Рысь» (зав. №. 837, с 07.02.1995 г). СМП (г. Северодвинск): 31.08.1993 г. Из-за отсутствия финансирования 06.10.1997 г. постройка корабля была приостановлена. Он находится на консервации в одном из цехов СМП. Корпусные конструкции, механизмы и оборудование К-333 предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).
К-284 «Акула» (зав. № 501, с 13.04.1993 г). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 06.11.1983 г.; 16.06.1984 г.; 30.12.1984 г. Головной корабль пр 971 Входил в состав ТОФ. В 2001 г. был исключен из боевого состава флота и передан ОРВИ на долговременное хранение.
К-263 «Дельфин» (зав. № 502, с 13.04.1993 г). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 09.05.1985 г.; 28.05.1986 г.; 30.12.1987 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-322 «Кашалот» (зав. № 513, с 13.04.1993 г. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 05.09.1986 г.; 18.07.1987 г.; 30.12.1988 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-391 «Кит», «Братск» с 01.09.1997 г. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 23.02.1988 г.; 14.04.1989 г.; 29.12.1989 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-331 «Нарвал» (зав. № 515, с 13.04.1993). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 28.12.1989 г.; 23.06.1990 г.; 31.12.1990 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-419 «Морж», «Кузбасс» с 29.01.1998 . ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 28.07.1991 г.; 18.05.1992 г.; 31.12.1992 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
Атомная подводная лодка К-295 «Дракон», «Самара» с 30.08.1999. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 07.11.1993 г.; 05.08.1994 г; 28.07.1995 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
Атомная подводная лодка К-152 «Нерпа». «Чакра» (INS Chakra) с 23 января 2012 года, когда официально передана в лизинг в ВМС Индии
Тактико-технические характеристики АПЛ проекта 971 «Щука-Б»
Водоизмещение, т:
- надводное ……………………………………………………………….8 140
- подводное ……………………………………………………………… 10 500
Длина наибольшая, м ……………………………………………………….. 110.3
Ширина корпуса наибольшая, м ………………………………………………… 13,6
Осадка средняя, м …………………………………………………………… 9,68
Архитектурно-конструктивный тип ………………двухкорпусный
Глубина погружения, м:
- рабочая……………………………………………………………………. 480
- предельная…………………………………………………………………. 600
Автономность по запасам провизии, сут…………………………………………….100
Экипаж, чел…………………………………………………………………….73
Энергетическая установка:
Главные механизмы.
- тип………………………………………………………………………….АЭУ
- ППУ:
— марка………………………………………………………..ОК-9ВМ или ОК-650М.01
- количество х тип ЯР………………………………………………………..1 х ВВР
- тепловая мощность ЯР, МВт……………………………………………………190
— ПТУ:
- тип………………………………………………………………….блочная
- количество х мощность ГТЗА, л. с …………………………………………1 х 50 000
- количество х мощность АТГ, кВт…………………………………………….2 х 3 200
— количество х тип движителей ……………………………….. 1 х малошумный ВФШ
Резервные источники энергии и средства движения
- количество х мощность ДГ, кВт……………………………………………1 х 800
- аккумуляторная установка:
- тип АБ…………………………………………………………свинцово-кислотная
- количество х тип РСД ……………………………………………..2 х ВПК
- привод ВПК х мощность, кВт……………………………………………..ЭД х 300
Скорость хода наибольшая, уз:
— надводная………………………………………………………………..10
- подводная………………………………………………………………..33
Вооружение:
Ракетное:
- тип ракетного комплекса………………………………………………….«Гранат»
— тип КРСН………………………………………………………………РК-55
- вид старта………………………………………………..подводный, из 533-мм ТА
- тип ПЗРК……………………………………………………………. «Стрела-ЗМ»
- количество контейнеров для хранения ЗР…………………………………3
- боекомплект ЗР……………………………………………………………….18
Торпедное.
— количество х калибр ТА, мм……………………………………………4 х 650
- боезапас (тип) торпед…………………………………..12 (торпеды 65-76 или ПЛУР
…………………………………………………………..86Р и 88Р ПАРК «Ветер»)
- количество х калибр ТА, мм …………………………………………..4 х 533
— боезапас (тип) торпед и ПЛУР….28 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПАРК «Водопад», или М5 ПАРК «Шквал»)
- система подготовки ТА ………………………………………… «Гринда»
Радиоэлектронное:
- БИУС ………………………………………………………..«Омнибус»
- НК……………………………………………………………..«Симфония»
- КСС……………………………………………………………..«Молния-МЦ»
- система СС…………………………………………………..«Цунами-БМ»
— ГАК……………………………….«Скат-3» (МГК-540)
Которые были спроектированы в начале 80-х годов в КБ «Рубин». Субмарины проекта 949А, по сути, являются усовершенствованной версией кораблей проекта 949 «Гранит», работы над которым начались еще в конце 60-х. Основная задача этих подводных крейсеров — уничтожение ударных авианосных групп противника.
Первая подлодка проекта 949А была принята на вооружение ВМФ СССР в 1986 году. Всего было построено одиннадцать подводных кораблей этой серии, восемь из которых в настоящее время несут службу в составе ВМФ России . Еще одна субмарина находится на консервации. Каждый из «Антеев» носит название одного из российских городов: Иркутск, Воронеж, Смоленск, Челябинск, Тверь, Орел, Омск и Томск.
С подводными лодками проекта 949А связана одна из самых трагичных страниц в новейшей истории российского флота. В августе 2000 года в Баренцевом море вместе с экипажем погибла АПЛ «Курс» . Официальные причины этой катастрофы и по сей день вызывают очень много вопросов.
Одной из основных задач, которая стояла перед советским военно-морским флотом после окончания Второй мировой войны, являлась борьба с американскими авианосными группами . Проект 949А «Антей» стал вершиной развития узкоспециализированных подводных крейсеров – «убийц» авианосцев.
Стоимость одной подводной лодки «Антей» составляла 226 млн советских рублей (середина 80-х годов), что в десять раз меньше стоимости американского авианосца типа «Нимиц».
История создания
В конце 60-х годов в СССР началась разработка двух проектов, неразрывно связанных между собой. В ОКБ-52 начались работы по созданию нового ракетного противокорабельного комплекса дальнего действия, который можно было бы использовать против мощных корабельных группировок неприятеля. В первую очередь речь шла об уничтожении американских авианосцев.
Примерно в это же время в ЦКБ «Рубин» приступили к созданию подводного ракетоносца третьего поколения, который стал бы носителем для нового ракетного комплекса и заменил устаревшие АПЛ проекта 675.
Военным нужно было мощное и эффективное средство, способное поражать корабли противника на значительных дистанциях и подводная лодка с большей скоростью, скрытностью и глубиной погружения.
В 1969 году ВМФ подготовил официальное задание на разработку новой субмарины, проект получил обозначение «Гранит» и номер 949. Также были сформулированы требования военных относительно новой противокорабельной ракеты. Они должны были иметь дальность полета не менее 500 км, высокую скорость (не меньше 2500 км/ч), стартовать как из подводного, так и с надводного положения. Эту ракету планировали использовать не только для вооружения подлодок, но и надводных кораблей. Кроме того, военных очень интересовала возможность залповой стрельбы – считалось, что у «стаи» из двадцати ракет больше шансов пробить эшелонированную противовоздушную оборону авианосного ордера.
Однако эффективность дальних противокорабельных ракет определялась не только их скоростью и массой боевой части. Нужна была надежная система средств целеуказания и разведки: противника сначала следовало найти в огромном океане.
Существовавшая на тот момент система «Успех», которая использовала самолеты Ту-95 , была далека от совершенства, поэтому перед советским ВПК была поставлена задача создать первую в мире космическую систему поиска надводных объектов и наблюдения за ними. Подобная система обладала целым рядом преимуществ: она не зависела от погоды, могла собирать информацию об обстановке на огромных площадях водной поверхности, была практически недоступной для противника. Военные требовали, чтобы целеуказания выдавались непосредственно на носители оружия или командные пункты.
Головной организацией, ответственной за разработку системы, стало ОКБ-52 под руководством В. Н. Челомея. В 1978 году эта система была принята на вооружение. Она получила обозначение «Легенда».
В том же году на воду была спущена первая подводная лодка проекта 949 – К-525 «Архангельск», в 1980 году она была введена в состав флота, в 1983 году вступил в строй второй корабль этого проекта – АПЛ К-206 «Мурманск». Постройка подводных лодок осуществлялась на «Северном машиностроительном предприятии».
В конце 1975 года начались испытания главного оружия этих подводных крейсеров – ракетного комплекса П-700 «Гранит». Они были успешно завершены в августе 1983 года.
Дальнейшее строительство субмарин шло по усовершенствованному проекту 949А «Антей». На модернизированных АПЛ появился еще один отсек, что улучшило ее внутреннюю компоновку, увеличилась длина корабля, выросло его водоизмещение. На подлодку было установлено более совершенное оборудование, разработчикам удалось повысить скрытность корабля.
Изначально планировалось построить двадцать АПЛ по проекту «Антей», но распад Советского Союза скорректировал эти планы. Всего было построено одиннадцать кораблей, две лодки, К-148 «Краснодар» и К-173 «Красноярск», утилизированы или находятся в процессе утилизации. Еще одна подводная лодка этого проекта, К-141 «Курск» погибла в августе 2000 года. В настоящее время в составе российского флота находятся: К-119 «Воронеж», К-132 «Иркутск», К-410 «Смоленск», К-456 «Тверь», К-442 «Челябинск», К-266 «Орел», К-186 «Омск» и К-150 «Томск».
Достройка еще одной АПЛ этого проекта, К-139 «Белгород», будет продолжена по более совершенному проекту – 09852. Еще одна субмарина типа «Антей», К-135 «Волгоград», в 1998 году была законсервирована.
Описание конструкции
Подлодки проекта «Антей» выполнены по двухкорпусной схеме: внутренний прочный корпус окружен легким внешним гидродинамическим корпусом. Кормовая часть судна с оперением и гребными валами в целом напоминает АПЛ проекта 661.
Двухкорпусная архитектура имеет целый ряд преимуществ: она обеспечивает судну отличный запас плавучести и повышает ее защиту от подводных взрывов, но в то же время значительно повышает водоизмещение корабля. Подводное водоизмещение АПЛ данного проекта составляет примерно 24 тыс. тонн, из которых около 10 тысяч приходится на воду.
Прочный корпус подводного крейсера имеет цилиндрическую форму, толщина его стенок – от 48 до 65 мм.
Корпус делится на десять отсеков:
- торпедный;
- управления;
- боевые посты и радиорубка;
- жилые помещения;
- электрооборудование и вспомогательные механизмы;
- вспомогательные механизмы;
- реакторный;
- ГТЗА;
- гребные электродвигатели.
Корабль имеет две зоны для спасения экипажа: в носовой части, где находится всплывающая камера и в корме.
Численность экипажа подлодки – 130 человек (по другой информации — 112), автономность плавания судна – 120 суток.
Подводный крейсер «Антей» имеет два водо-водных реактора ОК-650Б и две паровые турбины, которые вращают гребные винты через редукторы. Также корабль оснащен двумя турбогенераторами, двумя дизельными генераторами ДГ-190 (800 кВт каждый) и двумя подруливающими устройствами.
Субмарины проекта «Антей» оснащены гидроакустическим комплексом МГК-540 «Скат-3», а также системами космической разведки и целеуказания и боевого управления. Информацию от спутниковой системы или от самолетов крейсер может принимать в подводном положении, используя для этого специальные антенны. Также лодка имеет буксируемую антенну, которая выпускается из трубы, расположенной на кормовом стабилизаторе.
На субмаринах 949А установлен навигационный комплекс «Симфония-У», который отличается повышенной точностью, большим радиусом действия и может обрабатывать значительный объем информации.
Основным типом вооружения АПЛ являются противокорабельные ракеты (ПКР) П-700 «Гранит». Ракетные контейнеры расположены по обеим сторонам рубки, вне прочного корпуса лодки. Каждый из них имеет наклон 40°. Ракета может нести обычную (массой 750 кг) или ядерную боевую часть (500 Кт). Дальность стрельбы составляет 550 км, скорость ракеты – 2,5 м/с.
Подводный крейсер может вести как одиночную стрельбу, так и запускать ПКР залпом, выпуская за один раз до 24 ракет. ПКР «Гранит» имеют сложную траекторию, а также неплохую помехозащищенность, что делает их серьезной угрозой для любого противника. Если говорить о поражении авианосного ордера, то вероятность этого особенно высока при залповой стрельбе. Считается, что для потопления авианосца в него должны попасть девять «Гранитов», однако даже одного точного выстрела достаточно, чтобы с его палубы не смогли взлетать самолеты.
Кроме ракет, подводные лодки проект 949А «Антей» имеют в своем распоряжении и торпедное вооружение. Подлодки имеют четыре торпедных аппарата калибром 533 мм и два — 650-мм. Кроме обычных торпед из них можно стрелять ракето-торпедами. Торпедные аппараты расположены в носовой части корабля. Они оборудованы системой автоматического заряжания, поэтому обладают высокой скорострельностью — весь боекомплект можно выпустить буквально за несколько минут.
АПЛ проекта «Антей»
Ниже представлен список всех АПЛ этого проекта:
- «Краснодар». Утилизирована на заводе «Нерпа».
- «Красноярск». Находится в процессе утилизации, ее имя уже присвоено другой субмарине проекта 885.
- «Иркутск». В настоящее время находится на ремонте и модернизации по проекту 949АМ. Входит в состав Тихоокеанского флота.
- «Воронеж». Находится в боевом составе Северного флота.
- «Смоленск». Входит в боевой состав Северного флота.
- «Челябинск». Находится в составе Тихоокеанского флота. В настоящее время находится на ремонте и модернизации по проекту 949АМ.
- «Тверь». Находится в боевом составе Тихоокеанского флота.
- «Орел». Находится на ремонте, который должен быть закончен в нынешнем году.
- «Омск». Входит в боевой состав Тихоокеанского флота.
- «Курск». Погибла в Баренцевом море 12 августа 2000 года.
- «Томск». Входит в состав Тихоокеанского флота, в настоящее время на ремонте.
Оценка проекта
Чтобы оценить эффективность подводных лодок «Антей», следует в первую очередь обратить внимание на основное оружие этих подводных крейсеров – ПКР П-700 «Гранит».
Разработанный еще в 80-е годы прошлого столетия, сегодня этот комплекс явно устарел. Современным требованиям не соответствуют ни дальность этой ракеты, ни ее помехозащищенность. Да и элементарная база, на которой был создан этот комплекс, уже давно устарела.
