Атомный подводный флот составляет основу стратегического вооружения Российской Федерации. В соответствии с последней редакцией военной доктрины, Россия может прибегнуть к ядерному удару в ответ на атаку ядерным оружием. Помимо атомных подводных лодок с баллистическими ракетами, на службе находятся субмарины, целью которых является борьба со стратегическими подлодками и кораблями противника.
Огромные глубоководные крейсеры незаметно передвигаются под толщей морской воды, что делает их службу таинственной и загадочной. Среди многоцелевых ракетоносцев, боевую вахту несут подводные лодки проекта 971 «Щука Б».
История создания
В июле 1976 года, командование ВМФ СССР признало необходимость массового выпуска серии подводных лодок третьего поколения с атомным реактором. Превыше всего, военное руководство ставило задачу снизить шумность передвижения, характерную для подлодок проекта 945 «Барракуда», относящихся ко второму поколению.
Основателем проекта стал Г. Н. Чернышёв, занимающий должность главного конструктора СКБ-143. Гениальный инженер Геннадий Николаевич скончался в 1997 году, и проект возглавил Ю. И. Федоров.
Согласно новому замыслу, современная подлодка не отличалась от проекта 945, что позволило избежать стадии эскизного проектирования. Различие между проектами «Щука» и «Барракуда» заключалось в замене материала при изготовлении корпуса.
Для постройки нового подводного крейсера, решено было использовать маломагнитную сталь вместо титана.
Отказ от титана был вызван экономическими соображениями. Во-первых, ощущался значительный дефицит парамагнитного и высокопрочного металла. Во-вторых, его обработка и соединение деталей была высокозатратной и слишком трудоёмкой.
В Советском Союзе были предприятия, специализирующиеся на обработке титана, «Севмаш» и «Красное Сормово», однако они не обладали достаточными мощностями для производства крупной партии подводных лодок в сжатые сроки.
Использование стали в строительстве корпусов подлодок, помогло загрузить новым производством дальневосточные заводы, которые к тому времени нарастили требуемые мощности для выполнения столь серьёзной задачи.
Утверждённый проект 971, от 13 сентября 1977 года, пришлось неожиданно вернуть на доработку. США косвенно скорректировали планы советских военных и инженеров-конструкторов, начав строительство подводных лодок класса «Лос-Анжелес».
Современные западные модели оснащались комплексами гидроакустической системы последнего поколения.
На доработку советского проекта ушло два года, и в 1980 году были представлены обновлённые чертежи подлодки «Щука-Б». Первый этап постройки субмарин происходил в Комсомольске-на-Амуре, его верфи имели значительный потенциал для выполнения поставленной задачи.
К началу масштабного производства, Советский Союз приобрёл в Японии партию высокоточных станков у компании «Toshiba». Современное оборудование использовало новейшие технологии для изготовления гребных винтов.
Несмотря на секретность сделки, информация о покупке просочилась в средства массовой информации, что серьёзно разозлило США. Изготовленные на японском оборудовании винты, отличались предельно низким шумом работы, что и было одним из главных качественных параметров технического задания на данную АПЛ.
Подводные лодки типа «Щука-Б» проекта 971 были кодифицированы в НАТО под обозначением «Akula». Со временем, проект несколько раз подвергался модернизации, и модифицированные подлодки получили новое название от западных военных «Improved Akula», что в переводе означает – «Усовершенствованная Акула».
Конструкция
Доработанный проект 971, был наполнен новаторскими решениями. В строении субмарины применили автоматизированную систему для управления техническими комплексами и боевым арсеналом.
Подводный крейсер оснастили винтом с пониженной частотой вращения, способствующий снижению шума.
Семь лопастей обладают пониженной шумностью, до минимума сокращено образование кавитационных шумов. Для экстренной эвакуации экипажа с аварийного судна, в корпусе разместили спасательную капсулу.
Корпус
Атомная подводная лодка проекта 971 имеет двойной корпус из стали высокого качества. Параметры предела текучести применяемого металла составляют 100 кгс/мм2.
Внутреннее пространство субмарины поделено на зональные модули в виде палубных отсеков. Это:
- центральный пост;
- рубки и каюты;
- посты боевого дежурства;
- носовой оборудование (вооружение)
- кормовое оборудование
- силовая установка
Все зональные модули оснащены амортизацией, что существенно снижает акустический фон корабля, динамику палубных помещений при (или) маневрах, влияние взрывной волны с внешней стороны. Модульная система облегчает производство и самой лодки.
Блоки отдельно строятся в цехах и по окончании работ помещаются в корпус субмарины на амортизационный фундамент, где далее стыкуются между собой и подключаются системам управления и жизнеобеспечения.
Для более эффективного снижения шума, подводные лодки типа «Щука-Б», оснащались амортизацией двухкаскадного строения. Между амортизационным фундаментом и модулями стоит еще один ряд резинокордных пневматических амортизаторов, который и создаёт второй слой для поглощения колебаний.
Комплексная автоматизация управления судном позволила снизить численность экипажа до 73 человек, включая 31-го офицера. Аналогичная лодка ВМС США «Лос-Анжелес» насчитывает в экипаже 141-го человека. Новый корабль значительно отличался улучшенными условиями обитаемости от своего предшественника, проекта 671РТМ .
Силовая установка
Сердце субмарины – ядерный реактор ОК-650Б на тепловых, медленных нейтронах. Атомная установка вырабатывает внушительную мощность – 190 мегаватт. Выходная мощность на валу насчитывает отметку 50 000 л/с, способная разогнать субмарину на глубине 500 метров до 33 узлов, что равняется 61 км/ч.
В состав силовой установки входят четыре парогенератора с семью циркуляционными насосами: первого, третьего и четвёртого контуров, обеспечивая теплообмен.
Дополнительно установлена модульная паротурбина для резервирования вырабатываемой мощности. Два турбогенератора обеспечивают аккумуляторную станцию из двух модулей переменным током. Аккумуляторная станция потребляет и отдает постоянный ток, для обеспечения потребителей и зарядки имеются два обратноходовых преобразователя.
Аварийное питание
На случай обнаружения неполадок в ядерной силовой установке, корабль сможет продолжить движение за счет двух аварийных двигателей с приводом на гребной винт, суммарной мощностью 820 л/с. Резервные электродвигатели способны обеспечить лодке скорость до пяти узлов.
АПЛ «Щука-Б» оборудована двумя генераторами ДГ-300 на дизельном топливе, с двусторонним механическим преобразователем, суммарной мощностью 1500 л/с. Ресурс топлива рассчитан на 10-12 суток непрерывной работы. Основная задача генераторов ДГ-300 состоит в электроснабжении важных потребителей автоматизированного управления судна в том числе и питание аварийных гребных установок.
Гидроакустика и средства связи
Для выслеживания подводных лодок и кораблей противника, «Щука-Б» оснащена гидроакустическим комплексом МГК-540 «Скат-3». Поступающие сведения проходят обработку с помощью цифровых технологий. В систему гидролокации и пеленгования шумов входят:
- усиленная носовая антенна;
- бортовые антенны значительной длины;
- кормовая буксируемая антенна, выпускается из буля/обтекателя на вертикальном оперении.
При обнаружении шумящих объектов, акустик докладывает старшему боевого поста. Вахтенный офицер ведёт контроль подводной и надводной обстановки, дабы избежать столкновения с субмариной или кораблём при всплытии. При военных учениях или в боевой обстановке, определение цели необходимо для применения соответствующего вооружения.
Новый комплекс гидроакустической системы способен обнаружить цель на удалении в три раза выше, чем аналогичные гидроакустические системы, применяемые в конструкции подводных лодок второго поколения. Причём, время расчёта динамики цели и сопутствующих параметров существенно уменьшилось.
Дополнительно к акустической системе установлены высокоэффективные датчики для отслеживания субмарин и надводных судов по оставленному кильватерному следу, который сохраняет устойчивость длительное время.
Определение времени передвижения подлодки или судна, высокоточное оборудование способно определить до 5 часов после прохождения корабля. Ко всему прочему, АПЛ «Щука-Б» оснащена важнейшей аппаратурой для навигации и связи:
- Навигационное оборудование «Симфония-У»;
- Радиостанция «Молния-МЦ»;
- Средство космической коммуникации «Цунами».
Вооружение
Атомоход несёт на своём борту внушительное современное вооружение. В торпедно-ракетный комплекс входят четыре торпедных аппарата с 12-ю торпедами калибром 533 мм и четыре торпедных установки с 28-ю торпедами калибром 650 мм.
Надводные цели могут быть атакованы ракетным комплексом С-10 «Гранат» с крылатыми стратегическими ракетами КС-122.
По кодификации НАТО, они носят обозначение SS-N-21 «Sampson». Выпущенная ракета из комплекса «Гранат», способна нести ядерный заряд массой 200 кг на удаление 3000 км, огибая рельеф территории на дозвуковой высоте.
Такие характеристики КС-122 не зря обеспокоили западных военный, ведь под угрозой могут находится не только морские объекты, но и объекты сухопутных войск. Также на лодке «Щука-Б» есть возможность использовать для стрельбы комплексы:
- Водопад;
- Ветер.
Стоит добавить, что подлодка имеет мины заграждения, для установки при тактических манёврах.
В 1990 годах, боевой арсенал подводного ракетоносца был модернизирован. На вооружение поступила новая разработка научно-исследовательского института морской теплотехники и государственного научно-производственного предприятия «Регион», универсальная глубоководная самонаводящаяся торпеда – УГСТ. Она заменила торпеды с электрическим приводом ТЭСТ-71М и скоростные торпеды 53-65К.
Основная задача для современной торпеды, стояла в уничтожении надводных и подводных судов врага.
Конструкционные особенности УГСТ позволяли атаковать высокоскоростные цели неприятеля на значительном расстоянии.
Эту выносливость обеспечивали: внушительный запас топлива и мощная тепловая энергоустановка. Движитель УГСТ состоит из водометной установки и аксиально-поршневого двигателя с малым диапазоном шума. Для питания силового агрегата используется гранулированное унитарное топливо.
Самонаводящаяся торпеда свободно развивает скорость выше 50 узлов. Водомётная установка и двигатель не имеют в соединении между собой редукторного механизма, что значительно снижает шумность и увеличивает скрытность применения УГСТ.
При выходе торпеды из трубы ТА, корпус подводной ракеты выдвигает двухплоскостные плавники для направления движения.
Акустическая система самонаведения определяет подводную цель в режиме локации, а надводных кораблей по кильватерному следу.
Ещё одна система координации торпедами осуществляется с борта подводного корабля при помощи проводного управления. Кабельная бобина вмещает 25 000 метров провода. При обнаружении противника, торпеда по команде уходит на поражение и полностью управляется бортовым процессором, который координирует направление к цели.
Характеристики универсальной глубоководной торпеды:
- длина УГСТ – 7200 мм;
- вес боезаряда – 300 кг;
- вес торпеды – 2200 кг;
- скорость – 50 узлов;
- глубина применения – 500 м;
- максимальная дальность – 50 000 м.
В управлении вооружением АПЛ проекта 971 применяется система наведения – «Планшет». Данный вид корректирования стрельбы помогает моделировать тактическую схему акватории: рельеф дна, глубины и фарватеры. После атаки, торпеда транслирует на борт данные о том участке, на котором она была применена, обновляя цифровую схему рельефа.
Ракето-торпеды субмарины, также проходят модернизацию конструкции. В наши дни, модернизированные комплексы оснащены подводным носителем – торпедой МПТ-1М(Э):
- масса – 256 кг;
- вес боезаряда – 76 кг;
- калибр – 324 мм.
В конструкции данной ракеты внедрён гидроакустический поиск и самонаведение в радиусе 2 000 метров. Метод наведения с использованием адаптивного угла упреждения позволяет поражать цель ближе к центру подводного судна.
Торпеда МПТ-1М оснащена турбинным водомётным двигателем на высококачественном топливе, что позволяет развивать существенную скорость на пути к цели, значительно затрудняя обнаружить себя противнику.
На основании подписанного договора о частичном разоружении между СССР и США в 1989 году, поступила команда от высшего руководства снять тактические ядерные боеголовки с ракетных комплексов:
- Шквал;
- Водопад;
- Гранат.
Атомный подводный крейсер «Щука-Б» стал пионером среди многоцелевых АПЛ, чьё серийное производство началось не в Ленинграде и Северодвинске, а в Дальневосточном округе, в городе Комсомольск-на-Амуре. Поступив в ряды ВМФ СССР 30 декабря 1984 года, судно показало внушительное достижение гидроакустической уклончивости.
Согласно исходному документу, К-284 стал более чем в четыре раза тише, чем подводные лодки проекта 671РТМ предыдущего поколения. Данный факт бесспорно дал СССР лидирующее место среди конкурирующих флотов.
Характеристики со сравнительным анализом
Подводные лодки проекта 971 «Щука-Б» смогли превзойти схожие по классу глубоководные крейсеры. Российскую субмарину К-284 третьего поколения неоднократно сравнивали с подлодками четвёртого поколения американского производства «Вирджиния» и «Сивулф», а не с конкурирующим типом – «Improved Los Angeles».
Одним из утверждавших о соответствии АПЛ «Щука-Б» более высокому классу, стал адмирал Jeremy M. Boorda.
Находясь на руководящем посту ВМС США 1994-1996 годы, он подчёркивал, что корабли американского флота расписались в своём бессилии по обнаружению российской АПЛ проекта 971, она настолько бесшумно передвигалась на скорости 7-9 узлов, что её можно смело ставить в ряд к четвёртому поколению подводных лодок.
Третье поколение проекта 971 может незаметно обойти систему нахождения субмарин – SOSUS.
| Лос-Анжелес | Щука-А | Щука-Б | Барракуда | Кондор | Плавник | Рюби | |
|---|---|---|---|---|---|---|---|
| Страна | США | СССР | Россия | СССР | Россия | СССР | Франция |
| Дата производства | 1972-96 | 1976-92 | 1983/2009 | 1979-87 | 1986-93 | 1978-83 | 1976-83 |
| Дата несения службы | 1976- | 1977- | 1984- | 1984- | 1990- | 1983/1989 | 1984- |
| Количество штук | 62 | 15 | 15 | 2 | 2 | 1 | 6 |
| Скорость, узлов Надводная/ подводная | 17 30-35 | 11,7 30 | 11,7 33 | 19 35,2 | 19 35,2 | 11,5 33,5 | 14,9 25,1 |
| Водоизмещение, т Надводный Подводный | 6083 7176 | 6991 7252 | 8141 12772 | 5945 9605 | 6472 10400 | 5890 8600 | 2400 2610 |
| Глубина погружения, м Стандартная Критическая | 285 455 | 410 610 | 480 600 | 480 550 | 530 600 | 1000 1250 | 350 |
Эксплуатация
1996 год. Полным ходом идёт Боснийская война. Сербия подвергается агрессии со стороны НАТО во главе с США. Атомная лодка проекта 971 «Волк» несла боевую вахту в водах Средиземного моря. Англичанам удалось запеленговать российскую подлодку, при переходе через Гибралтарский пролив. Выйдя из пролива, субмарина исчезла и появилась у побережья Югославии.
проект 971 зимой Боевая задача многоцелевых лодок «Волк» и «Пантера» проекта 971, стояла в роли защитников авианесущего крейсера «Адмирал Кузнецов», от субмарин противника. Выполняя функцию защиты, российские подлодки вели техническое наблюдение за несколькими иностранными субмаринами, в том числе за моделями АПЛ типа «Los Angeles».
В том же 1996 году, подлодка «Щука-Б» была отправлена нести боевую вахту в воды Атлантического океана. Неожиданно, российский ракетоносец обнаружил подводный крейсер стратегического назначения ВМС США. Была поставлена боевая задача держать скрытное наблюдение за боевым дежурством американской субмарины.
Это решение принял сам капитан. Командир подводной лодки А. В. Буриличев, удостоен звания Героя Российской Федерации за скрытное проведение операции по слежке за ПЛАРБ в водах Атлантики в 1996 году.
След в истории
Продолжить важный путь проекта 971 «Щука-Б» довелось новому типу . Субмарины принадлежат к четвёртому поколению. Главный конструктор нового проекта «Ясень» Владимир Пялов, вёл разработки своей серии подлодок, основываясь на разработках и внедренных технологиях в проектах «Лира» и «Щука-Б».
Основная задача не была связана с модернизацией существующих субмарин, это было принципиально новое детище, которое предполагало заменить базовые модели 971 и впоследствии . В разработке применены абсолютно новые решения, не применяемые ранее ни в одном из глубоководных крейсеров.
Незаконченное производство корпусов проекта 971 К-337«Кугуар» и К-333 «Рысь», на заводе Севмаш, нашло применение в производстве глубоководного . Ему присвоено имя «Юрий Долгорукий».
Последний атомный крейсер проекта 971 «Нерпа» с невероятным усилием достроили, и 23 января 2012 года сдали заказчику ВМС Индии, на условиях лизингового контракта со сроком оплаты в течении 10 лет.
Кораблю присвоили имя «Чакра».
Уходя в историю, многоцелевые ракетоносцы «Щука-Б» и серийные копии проекта 971, оставили незабываемую память в жизни атомного подводного флота и отечественного судостроения. 80-е годы прошлого века отчетливо напоминают о сверхдержаве СССР, которая перегнала потенциального противника в лице США, по бесшумности и мощности вооружения своих атомных подводных крейсеров.
Для истинных ценителей данной модели судна, в продаже можно найти наручные часы «подводная лодка ЩУКА-Б AKULA» серии «Подводный флот», с 24-х часовым циферблатом.
19:34 — REGNUM Экспедиция «Поклон кораблям Великой Победы» обнаружила и идентифицировала советскую подводную лодку Щ-317. В ходе одного боевого похода Щ-317 потопила три транспорта противника и повредила еще одно судно. Этот поход является одним из самых результативных в истории русского подводного флота. Существовало множество версий гибели героической лодки, как в шведских, так и в финских водах от действий сил противолодочной обороны противника. Однако лодке удалось дойти и почти форсировать минное заграждение «Зееигель» у острова Большой Тютерс. Она погибла практически на самой последней минной линии, перед возвращением домой. Лодка лежит на глубине 78 метров, погрузившись носом в ил. Вероятнее всего, подорвалась на противотральном устройстве немецкой мины ЕМС при всплытии на перископную глубину.
© Константин Богданов
Экспедиция «Поклон кораблям Великой Победы» проходит при поддержке депутата Государственной думы РФ, генерала армии Николая Ковалёва и Фонда президентских грантов.
В 2017 году в рамках экспедиции «Поклон кораблям Великой Победы» при проведении гидролокационных работ обнаружен корпус подводной лодки. Осмотр, проведённый в первые дни экспедиции 2018 года, показал, что это подводная лодка типа «Щ», 10-й серии. О чем однозначно говорит строение полностью сохранившейся рубки. В составе КБФ в годы войны погибли шесть подводных лодок «Щ» 10-й серии. Пять из них были найдены и идентифицированы в различные годы в территориальных водах Эстонии, Финляндии и России. Так как все остальные погибшие лодки однозначно идентифицированы, то найденная сейчас лодка может быть только Щ-317. Данный вывод подтверждает обнаружение погибшей лодки в районе, рекомендованном именно Щ-317 для форсирования минных полей.
Мемориальные мероприятия по экипажу погибшей лодки пройдут на месте её гибели 3 мая 2018 года.
Подводная лодка Щ-317
Заложена 23 июля 1934 года на заводе № 194 (им. Марти) в Ленинграде. 24 сентября 1935 года подводная лодка спущена на воду и 1 ноября 1936 года вошла в состав Краснознаменного Балтийского флота.
В 1939—1940 годах лодка принимала участие в советско-финской войне, совершив два боевых похода. Атак противника не проводила.
Начало Великой Отечественной войны Щ-317 встретила под командованием капитана 3-го ранга Алексея Герасимовича Андронова в составе 7-го дивизиона 2-й бригады ПЛ КБФ, находясь в Таллине на среднем ремонте.
В первом боевом походе (27 сентября — 16 октября 1941) подводная лодка патрулировала район между островами Малый и Большой Тютерс на случай прорыва крупных немецких кораблей к Кронштадту. Встреч с противником не было, и Щ-317 благополучно вернулась в базу.
При выходе в очередной боевой поход 3 ноября 1941 у острова Гогланд лодка была по ошибке атакована своим сторожевым катером. Из-за полученных повреждений Щ-317 вынуждена была встать на ремонт.
24 января 1942 года командиром лодки назначен капитан-лейтенант Николай Константинович Мохов , до этого командовавший расформированным 9-м дивизионом «малюток» учебной бригады ПЛ КБФ. Прежний командир лодки А. Г. Андронов был переведен на другую подводную лодку КБФ.
Всю блокадную зиму 1941−1942 годов лодка провела в Ленинграде, а 9 июня 1942 года вышла в свой последний боевой поход. Так как новый командир не имел опыта плавания на «щуках», на борту «Щ-317» находился командир 4-го дивизиона ПЛ капитан 2-го ранга Владимир Алексеевич Егоров . Вечером 11 июня подводная лодка вышла с Лавенсари для следования к побережью Швеции в район Карлскроны.
Этот поход является одним из самых результативных в истории русского подводного флота: в ходе боевого похода Щ-317 потопила три транспорта противника и повредила еще одно судно. 10 июля 1942-го лодка сообщила в Кронштадт о результатах боевой деятельности. Подводной лодке было дано «добро» на возвращение, однако в назначенный срок лодка на базу не вернулась. Вместе с «Щ-317» погиб весь ее экипаж (41 человек).
С давних пор являются основной ударной силой нашего флота и средством противодействия потенциальному противнику. Причина этого проста: с авианосцами у нашей страны исторически не сложилось, зато ракеты, пущенные из-под воды, гарантированно могут поразить любую точку на земном шаре. Именно поэтому еще в Советском Союзе придавалось огромное значение разработке и созданию новых типов субмарин. В свое время настоящим прорывом стал проект 971, в рамках которого создавались многоцелевые малошумные корабли.
Новые «Щуки»
В 1976 году было принято решение о проектировании и постройке новых субмарин. Задание было поручено небезызвестному предприятию «Малахит», на который всегда рассчитывал атомный флот страны. Особенность нового проекта в том, что при его разработке были полностью использованы наработки по «Барракудам», а потому стадия эскизного проектирования и многие расчеты были пропущены, что существенно удешевило сам проект и ускорило проводимые в его рамках работы.
В отличие от «предков» семейства 945, проект 971, по предложению инженеров из Комсомольска-на-Амуре, не предполагал использования титана в производстве корпусов. Это было связано не только с огромной стоимостью и дефицитом этого металла, но и с чудовищной трудоемкостью работ с ним. Фактически потянуть подобный проект мог только «Севмаш», мощности которого и так были полностью загружены. На стапели уже были отправлены первые комплектующие… как разведкой были предоставлены сведения о новой американской подлодке типа «Лос-Анджелес». Из-за этого проект 971 был срочно отправлен на доработку.
Уже в 1980 году она была полностью завершена. Еще одной особенностью новых «Щук» было то, что большая часть работ по их проектированию и созданию велась в Комсомольске-на-Амуре. До того тихоокеанские верфи находились на положении «бедного родственника» и выполняли только функции ведомых.
Прочие особенности проекта
Мало кто знает об этом историческом факте, но в самом начале 80-х годов наша страна приобрела у Японии продукцию Toshiba - особо точные станки для обработки металла, которые позволяли делать новые винты, производящие при работе минимум шума. Сама сделка была особо секретной, но США, к тому времени практически «колонизировавшие» Японию, узнали о ней почти сразу. В результате компания «Тошиба» даже попала под экономические санкции.
Благодаря винтам и некоторым другим особенностям конструкции, проект 971 отличала поразительная тишина плавания. Во многом это заслуга академика А. Н. Крылова, который несколько лет работал над понижением шумности субмарин, будучи задействован еще в создании «Барракуд». Усилия заслуженного академика и целого коллектива возглавляемого им НИИ не остались без вознаграждения: лодки проекта 971 «Щука-Б» шумели в несколько раз меньше новейшего американского «Лос-Анджелеса».
Назначение новых подлодок
Новые субмарины были способны достойно встретить любого противника, так как их ударное вооружение и его разнообразие поражало даже видавших виды мореманов. Все дело в том, что «Щуки-Б» должны были уничтожать надводные и подводные суда, вести постановку мин, проводить разведывательные и диверсионные рейды, участвовать в специальных операциях… Словом, делать все, чтобы оправдать характеристику «многоцелевая подлодка проекта 971 «Щука-Б»».
Новаторские решения и идеи
Как мы и говорили, первоначальную конструкцию подводных лодок этого типа пришлось заметно подкорректировать. Единственным слабым звеном наших субмарин в сравнении с их американскими аналогами стало отсутствие цифрового комплекса фильтрации помех. Но по общим боевым характеристикам новые «Щуки» их все равно сильно превосходили. Например, на их вооружении стояли новейшие противокорабельные ракеты «Гранат», позволявшие в случае необходимости сильно проредить любую надводную корабельную группировку противника.
Но уже после «доработки напильником» в 1980 году «Щуки» все же получили цифровой комплекс обработки помех «Скат-3», а также новейшие системы наведения, которые допускали использование самых совершенных крылатых ракет. Впервые была достигнута средств управления боем и самим вооружением, была массово внедрена в конструкцию особая всплывающая капсула для спасения всего экипажа, которая была успешно апробирована еще на «Барракудах».
Конструктивные особенности
Как и все основные субмарины СССР такого класса, подлодки проекта 971 использовали ставшую классической двухкорпусную схему. Впервые в истории «подводного» судостроения был широко использован опыт блочного сочленения фрагментов субмарины, что позволило выполнить большую часть работ в комфортных условиях цеха. Широко использовались также зональные блоки оборудования, которые после завершения монтажа просто соединялись с централизованными шинами передачи данных.
Как удалось снизить уровень шума?
Помимо особых винтов, о которых мы уже неоднократно упоминали, используются особые системы амортизации. Во-первых, все механизмы установлены на специальных «фундаментах». Во-вторых, каждый зональный блок имеет еще одну систему амортизации. Такая схема позволила не только значительно снизить объемы генерируемых подлодкой шумов, но и дополнительно защитить экипаж и технику подлодки от действия ударных волн, образующихся при взрывах глубинных бомб. Так что наш флот, подводные лодки для которого практически всегда являлись основной ударной силой, получил весомый «аргумент» для сдерживания потенциального противника.
Как и все современные субмарины, «Щуки» имеют развитое килевое оперение с выдающимся булем, в котором размещается буксируемая антенна радиолокационного комплекса. Особенность оперения этих лодок в том, что оно сделано как бы единым целым с силовыми элементами основного корпуса. Все это сделано ради того, чтобы максимально минимизировать количество завихрений. Последние могут вывести на след судна гидроакустиков противника. Эти меры дали свои законные плоды: «Щуки» считаются самыми малозаметными подводными судами на сегодняшний день.
Размеры субмарины и экипаж
Надводное водоизмещение корабля составляет 8140 тонн, подводное - 10 500 тонн. Максимальная длина корпуса составляет 110,3 м, ширина не превышает 13,6 м. Среднестатистическая осадка в надводном положении приближается к десяти метрам.
За счет того что в конструкции лодки массово применены различные решения по комплексной автоматизации управления ей, экипаж удалось сократить до 73 человек в сравнении с американскими 143 членами экипажа (на «Лос-Анжелесе»). Если сравнивать новые «Щуки» с предыдущими разновидностями этого семейства, то были значительно улучшены условия жизни и работы экипажа. За счет сокращения численности последнего также появилась возможность расположить людей в двух наиболее защищенных отсеках (жилых).
Силовая установка
Сердцем корабля является реактор мощностью 190 мВт. Имеет в составе четыре парогенератора и одну турбину, средства управления и механизации которой многократно дублированы. Мощность, выдаваемая на вал, составляет 50 000 л. с. Винт - семилопастной, с особым сечением лопастей и уменьшенной скоростью вращения. Максимальная скорость корабля под водой, если переводить в понятные «сухопутным» значения, превышает 60 км/ч! Проще говоря, лодка может двигаться в плотной среде быстрее многих спортивных яхт, не говоря уже о тяжелых боевых кораблях. Все дело в том, что корпуса лодок разрабатывались целым «батальоном» академиков, имеющих многочисленные работы в сфере гидродинамики.
Средства обнаружения кораблей противника
Настоящей изюминкой новой «Щуки» являлся комплекс МГК-540 «Скат-3». Он умеет не только отсеивать помехи, но и самостоятельно засекать пеленг шумов от винтов любого корабля. Кроме того, «Скат» может быть использован в качестве обычного гидролокатора при прохождении незнакомых фарватеров. Дальность обнаружения подлодок противника выросла в три раза по сравнению с субмаринами предшествующих поколений. Помимо этого, «Скат» значительно быстрее определяет характеристики преследуемых целей и выдает прогноз по времени боевого соприкосновения.
Уникальной особенностью любой подлодки проекта 971 является установка, позволяющая обнаружить любой надводный корабль по оставляемому им кильватерному следу. Аппаратура вычисляет расходящиеся от него волны даже спустя несколько часов после прохождения судна в этом квадрате, что дает возможность скрытного слежения за корабельными группировками противника на безопасном от них удалении.
Характеристики вооружения
Основной ударной силой являются четыре ракетно-торпедных аппарата калибра 533 мм. Но куда более внушительно выглядят еще четыре установки калибра 650 мм ТА. Всего на борту субмарины может находиться до 40 ракет и/или торпед. «Щука» может вести огонь ракетами «Гранат», а также «Шквалами», одинаково эффективными в подводном и надводном положениях. Разумеется, есть возможность стрелять обычными торпедами и выпускать из торпедных аппаратов автоматические мины, которые самостоятельно ставятся в боевое положение.
Кроме того, с помощью этой субмарины можно выставлять и обычные минные заграждения. Так что ассортимент средств поражения очень широк. При запуске крылатых ракет их наведение и сопровождение происходят в полностью автоматическом режиме, не отвлекая внимание экипажа от выполнения других боевых задач. Увы, но в 1989 году, после заключения крайне невыгодных для нашей страны соглашений с американцами, подводные лодки проекта 971 выходят на боевое дежурство без «Гранатов» и «Вихрей», так как эти средства поражения могут нести ядерный заряд.
Значимость «Щук» для отечественного кораблестроения
Как мы и говорили, эти субмарины стали первым самостоятельным проектом верфей Дальнего Востока, которые впервые получили государственный заказ такой сложности и важности. Лодка К-284, ставшая флагманом серии, была заложена в 1980 году и уже через четыре года поступила на вооружение флота. Во время постройки в конструкцию оперативно вносились мелкие исправления, которые были штатно использованы при создании всех последующих субмарин.
Уже в процессе первых испытаний моряки и члены Министерства обороны были в восторге от того, насколько малошумной оказалась подводная лодка. Эти показатели были настолько хороши, что позволили с полной уверенностью говорить о выходе советского кораблестроения на принципиально новый уровень. С этим оказались вполне согласны западные военные советники, которые признали «Щуки» оружием нового класса и присвоили им шифр Akula.
Благодаря своим особенностям подводные лодки проекта 971 могут преодолевать глубокоэшелонированную противолодочную оборону, оборудованную стандартными средствами акустического обнаружения. Учитывая мощное вооружение, субмарина вполне может постоять за себя даже в случае своего обнаружения.
Даже в зоне господства противника тихие и незаметные АПЛ проекта 971 могут наносить врагу чувствительные потери, вплоть до обстрела прибрежных целей средствами ядерного уничтожения. «Щукам» вполне по плечу надводные и подводные корабли, а также уничтожение стратегически важных командных центров, пусть даже расположенных на значительном удалении от прибрежной зоны.
Значение проекта «Щука-Б» для нашей страны
Появление АПЛ проекта 971 спутало американцам все карты. До этого они вполне справедливо считали свои наступательные надводные силы сильнейшими в мире, а Советский флот, который имел значительно меньше надводных кораблей, их экспертами оценивался довольно низко. «Щуки» же вышли на совершенно новый уровень игры. Они могут спокойно работать даже в глубоком тылу противника, заходя за линии противолодочной обороны. В случае полномасштабной войны от ядерного удара из-под воды не застрахован ни один командный центр, а уж о полномасштабной перерезке морских путей сообщения и говорить не стоит.
Любая наступательная операция потенциального противника в таких условиях превращается в аналог танца на а уж о внезапности нападения можно забыть. Руководство США «Щуки» (особенно модернизированные) сильно беспокоят. Уже в 2000 годах они неоднократно предпринимали попытки пробить законодательно договор о сильном ограничении их использования, но интересы РФ к подобным «взаимовыгодным» соглашениям не располагают.
Модификации и дальнейшее развитие проекта
Впоследствии «Щука» (проект 971) неоднократно улучшалась, особенно в части гидролокационной малозаметности. Особенно отличаются от прочих суда «Вепрь» и «Дракон», построенные по индивидуальному проекту 971У. Их сразу заметно по измененным обводам корпуса. Последний был удлинен сразу на четыре метра, что позволило штатно разместить дополнительное оборудование для пеленгации и применять новые конструктивные решения, направленные на снижение уровня шумности. Более чем на полторы тонны возросло водоизмещение в надводном и подводном положениях.
Значительно изменилась и силовая установка, которую питает реактор модели ОК-650Б3. Изменения были настолько очевидны, что новая атомная многоцелевая подводная лодка в зарубежных СМИ сразу была окрещена Improved Akula. По тому же проекту должны были построить еще четыре субмарины, но в итоге на верфях были заложены и созданы только две из них. Первая из них, К-335 «Гепард», вообще была построена по спецпроекту 971М, который предусматривал использование в конструкции новейших достижений радиоэлектронной промышленности.
Эта лодка вообще стала для западных военных моряков известна как Akula II, так как ее отличия от базового проекта были разительны. Вторая достроенная субмарина, она же К-152 «Нерпа», также создавалась по особому проекту 971И, изначально предназначаясь для передачи в аренду ВМС Индии. В основном «Нерпа» отличается от своих «собратьев» максимально упрощенной радиоэлектронной начинкой, в которой нет секретных комплектующих.
Преемственность поколений
Изначально все лодки этой серии имели только индекс, не обозначаясь именами собственными. Но в 1990 году К-317 получила имя «Пантера». Оно было дано в честь субмарины еще Российской Империи, которая первой открыла боевой счет. В дальнейшем «именинницей» стала АПЛ «Тигр» проекта 971. Вскоре все подводные лодки этого семейства также получили имена собственные, перекликающиеся с обозначениями кораблей, бывших в составе Императорского и Советского ВМФ. Единственное исключение, которое имеет проект 971, «Кузбасс». Ранее это судно именовалось «Морж». Сперва его назвали в честь одной из первых подлодок Империи, но впоследствии почтили память советских моряков.
Но наиболее значимыми стали АПЛ, выпущенные на Севмаше. Вся их серия получила кодовое наименование «Барс». За это все субмарины проекта получили на западе прозвище «кошки».
«Полубоевая» работа
Во время агрессии НАТО по отношению к Сербии в 1996 году К-461 «Волк» несла боевое дежурство в Средиземном море. Американские гидроакустики сумели засечь ее месторасположение во время прохождения Гибралтарского пролива, но наши подводники сумели от них уйти. Повторно обнаружить «Волка» удалось только непосредственно у берегов Югославии. В этом боевом походе АПЛ прикрывала отечественный авианосец «Адмирал Кузнецов» от потенциальных агрессивных действий «западных партнеров». В это же время «Волк» проводил скрытное слежение за шестью АПЛ НАТО, в числе которых была одна лодка «конкурирующего» типа «Лос-Анджелес».
В том же году еще одна «Щука-Б», находившаяся под командованием А. В. Буриличева, несла боевое дежурство в водах Атлантики. Там экипаж обнаружил ПЛАРБ ВМС США, а затем скрытно сопровождала корабль на всем протяжении его боевого дежурства. Если бы дело было в условиях войны, американский ракетоносец пошел бы ко дну. Командование все это отлично понимало, а потому Буриличев сразу после «командировки» получил звание Героя Российской Федерации. Это еще одно свидетельство высоких боевых качеств и скрытности любой лодки проекта 971.
О случаях аппендицита в море…
В конце февраля все того же 1996 года и вовсе произошел анекдотический случай. Тогда как раз проводились масштабные учения флота НАТО. Ордер противолодочных кораблей только-только успел выйти на связь с командованием и доложить об отсутствии субмарин потенциального противника по курсу следования конвоя… Через несколько минут с английскими кораблями связался командир российской подводной лодки. А вскоре перед ошалевшими британскими моряками всплыла и сама «виновница торжества».
Экипаж сообщил, что один из моряков находится в тяжелом состоянии из-за лопнувшего аппендицита. В условиях подлодки успех операции не гарантировался, а потому капитан принял беспрецедентное решение о связи с зарубежными коллегами. Больного быстро погрузили на английский вертолет и отправили в госпиталь. Что чувствовали в этот момент британские моряки, только что отчитавшиеся об отсутствии вражеских подлодок, сложно представить. Что еще интереснее, они не смогли тогда засечь лодку проекта 971 старой серии! С тех пор проект 971 «Акула» пользуется глубоким уважением у
Современное положение дел
В настоящее время все субмарины этой серии находятся в строю, служат в составе Тихоокеанского и Упомянутая выше «Нерпа» находится на службе в и, по условиям контракта, пробудет там до 2018 года. Возможно, что после этого индусы предпочтут продлить контракт, так как ими высоко оцениваются боевые качества российской субмарины.
К слову говоря, в индийском флоте «Нерпу» назвали Chakra. Интересно, что ранее точно такое же имя носила лодка 670 «Скат», которая также на условиях лизинга прослужила Индии в промежутке от 1988 до 1992 года. Все служившие там матросы стали настоящими профессионалами своего дела, а некоторые офицеры с первой «Чакры» уже успели дослужиться до адмиралов. Как бы там ни было, но российские «Щуки» сегодня активно используются в нелегком деле несения боевого дежурства и служат одним из гарантов государственного суверенитета нашей страны.
Сегодня, когда флот начинает постепенно восстанавливаться после 90-х годов, уже идут разговоры о том, что атомные подводные лодки пятого поколения должны базироваться именно на разработках проекта 971, так как суда этой серии успели неоднократно доказать свою перспективность. Сами же «Щуки» соответствуют по своим параметрам субмаринам четвертого поколения. Косвенным подтверждением этого служит тот факт, что они неоднократно обманывали гидроакустическую систему обнаружения SOSUS, которая в свое время создавала немало проблем советским морякам.
Министерство образования и науки Челябинской области
Государственное бюджетное профессиональное образовательное учреждение
«Челябинский государственный промышленно – гуманитарный техникум им А.В. Яковлева»
Конспект
Подводная лодка «Щука»
Классный руководитель: Кускова М.С.
2016 г.
Цель:
познакомить с историческим прошлым знаменитой подводной лодкой Великой Отечественной войны
способствовать развитию патриотических чувств – любви к малой Родине, чувства гордости за свою страну, свой народ, уважения к его великим свершениям и достойным страницам прошлого;
способствовать воспитанию уважения к людям старшего поколения.
Использование ИКТ на данном уроке позволяет:
Разнообразить формы предъявления информации на уроке, увеличить эффективность подачи материала;
Повысить интерес и мотивацию обучающихся к теме классного часа;
Увеличивать восприятие материала за счет увеличения количества наглядного материала; развивать произвольное внимание, память;
Организовать обратную связь «ученик – учитель».
Оборудование:
Ноутбук, проектор, экран;
Используемые источники:
Ход мероприятия
Слайд 1
Ведущий: Знаете ли вы, ребята, какой праздник будет отмечать наша страна.
Это праздник солдат, моряков, летчиков, офицеров, которые воевали с фашистами и победили их.
Это не только праздник солдат, но всего нашего народа, который не только на фронте, но и в тылу день за днем, месяц за месяцем, год за годом одерживал победу над врагом.
У кого есть дедушки или бабушки, воевавшие на войне? (Ответы детей.) Кем они были во время войны? (Ответы детей.)
Великая Отечественная война изменила судьбы всех людей. О том, что они переживали, что чувствовали, с какими невзгодами и радостями встречались, рассказывают нам письма военного времени, вернувшиеся с войны солдаты.
Я хочу сегодня поговорить о технике того времени, а конкретнее о подводной лодки типа «Щ»., а почему именно об этой лодки.
Слайд 2
Не давно, в СМИ появилась информация, что в апреле 2016 года была обнаружена эта легендарная лодка у берегов Эстонии.
Советская подводная лодка Щ-408 («Щука»), погибшая в бою с немецким флотом в мае 1943 года. Лодку обнаружили поисковики проекта «Поклон кораблям Великой Победы-2016».
Подлодку нашли у острова Вайндло. Руководитель проекта «Поклон кораблям Великой Победы-2016» Константин Богданов сообщил «Росбалту», что команда проекта при содействии коллег из Финляндии провела серию погружений для «идентификации, изучения и видеосъемки геройской подводной лодки Щ-408». Об отважной «Щуке» (так называли моряки этот корабль) было известно только приблизительное место ее гибели, но сейчас поисковики нашли корпус лодки и провели подводные работы по точной идентификации боевого советского подводного корабля.
Подлодка приняла неравный бой возле эстонского острова Вайндло и с поднятым боевым флагом ушла на дно, за что была прозвана «Подводным варягом».
А с чего же всё началось?
Слайд 3
Обучающийся:
«Щ-408»подводная лодка X-бис серии. Заложена 23 апреля 1939 года на заводе № 194 (им. Марти) в Ленинграде и 4 июня 1940 года спущена на воду. Начало Великой Отечественной войны подводная лодка встретила в составе учебной бригады ПЛ КБФ в Кронштадте. На корабле подходили к концу монтажные работы. Степень технической готовности субмарины составляла 80 – 82,7%. 10 сентября 1941 года «Щ-408» без проведения испытаний вступила в строй и 22 сентября вошла в состав Краснознаменного Балтийского флота.
Слайд 4
В юго-западной части Санкт-Петербурга, там, где в годы Великой Отечественной войны проходил западный рубеж обороны, есть улица Подводника Кузьмина. Капитан-лейтенант Кузьмин Павел Семенович вместе со своим экипажем подводной лодки «Щ-408» вписал одну из самых ярких, героических страниц в историю Великой Отечественной войны и, в частности, в историю советского подводного флота.
Слайд 5
Обучающийся: Кузьмин Павел Семенович родился 2 января 1914 г. в г. Орджоникидзе. Службу в ВМФ начал в 1933 г. С 1938 г. после окончания с отличием ВМУ им. Фрунзе Павел Кузьмин служил штурманом на подводных лодках. Затем окончил Высшие спецкурсы командного состава при учебном отряде подводного плавания им. Кирова, в октябре 1940 г. получил назначение помощником командира подводной лодки «С-9», участвовал в нескольких боевых походах. В октябре 1941 г. Кузьмину было присвоено звание капитан-лейтенанта, а через некоторое время он был назначен командиром подлодки «Щ-408». (ВИДЕОФИЛЬМ)
Подводная лодка Щ-408 – «щука», была принята в состав Балтийского флота в сентябре 1941 г. и начала подготовку к переходу из Кронштадта в Ленинград, но в Морском канале столкнулась с сетевым заградителем «Онега», получила пробоину в корпусе и ряд других повреждений. Субмарина вернулась на завод и встала в ремонт, который закончился весной 1942 г. Находясь на заводе в , во время артобстрела Щ-408 получила новые повреждения, многострадальной субмарине вновь потребовался ремонт. В конце октября 1942 г. в Кронштадте у борта лодки взорвался немецкий снаряд. В прочном корпусе подлодки образовались две осколочные пробоины, и снова был ремонт. Причём основная часть всех ремонтных работ была выполнена силами личного состава лодки. Во время ремонтных работ продолжалась и боевая подготовка личного состава, связанная с изучением опыта других подводных лодок, побывавших в боевых походах. Только к маю 1943 г. Щ-408 смогла встать в боевой строй.
Обучающийся: 7 мая 1943 г. «Щ-408» отошла от пирса в Кронштадте и перешла на о. Лавенсаари. Командир получил последние сведения об обстановке по разведданным, последние указания командования бригады. 19 мая в сопровождении тральщиков и катеров-охотников лодка отошла от пирса о. Лавенсаари и благополучно достигла заданной точки погружения. Далее в подводном положении ей предстояло самостоятельно форсировать Гогландский противолодочный рубеж, оборудованный немцами мощнейшей противолодочной системой.
Слайд 6
На о. Гогланд и на южном берегу залива были установлены самые мощные по тем временам гидроакустические станции. Поэтому достаточно быстро появились немецкие противолодочные катера, которые наугад провели бомбежку глубинными бомбами, надеясь зацепить лодку. Не добившись результатов, катера покинули район.
А лодка продолжала форсировать противолодочный рубеж и вошла в минное поле. Несколько раз в отсеках слышалось шуршание и скрежет минрепов от трения о корпус подводной лодки. Через трое суток, к вечеру 22 мая, подводная лодка прошла через Гогландский противолодочный рубеж и в районе маяка Вайндло (на о. Гогланд) всплыла для зарядки аккумуляторных батарей и вентилирования отсеков. Как только заработал дизель, подводную лодку засекли противолодочные катера и пытались атаковать ее. Лодка срочно погрузилась и ушла на рабочую глубину. Сбросив несколько серий бомб, катера застопорили ход и начали ждать, когда лодка вынуждена будет обнаружить себя, пытаясь всплыть.
В течение 3 суток продолжалась эта «игра в кошки-мышки». Лодка практически все время находилась вод водой, пытаясь в ночное время всплыть и подзарядить аккумуляторную батарею. Катера тут же обнаруживали ее, вынуждая уйти под воду. Плотность аккумуляторных батарей падала, в отсеках уже нечем было дышать. Подвсплыв на перископную глубину, капитан-лейтенант Кузьмин П.С. успел дать радио в адрес главного командного пункта: «Противник непрерывно бомбит, не дает возможности всплыть для зарядки. Прошу оказать помощь авиацией».
Командующий флотом тут же распорядился послать в район маяка Вайндло несколько штурмовиков. Штурмовики потопили один сторожевой корабль и повредили несколько дозорных противолодочных катеров. Однако вскоре самолеты улетели, а силы ПЛО противника снова начали преследовать лодку. Продолжалась периодическая бомбежка глубинными бомбами, счет которым был давно потерян. Бомбы начали рваться все ближе и ближе. Возможно, была повреждена одна из топливных цистерн и топливо, всплывая на поверхность, выдавало расположение лодки. Уже четверо суток лодка находилась под водой, в отсеках нечем было дышать…
Слайд 7
Кроме этого, вероятно лодка получила новые повреждения, встретилась с мощным сетевым заграждением, да и обстановка сложилась видимо невыносимая… Командир принял решение всплыть в надводное положение и дать фашистам бой. Субмарина всплыла, на флагштоке был поднят советский военно-морской флаг. Вокруг лодки собралось около 10-ти противолодочных кораблей. Начался ожесточённый неравный бой. Один из кораблей, от прямого попадания снарядов подводной лодки взорвался и затонул.
Корпус «Щ-408» и ограждение рубки были буквально засыпаны шквалом артиллерийских и пулеметных снарядов. Несколько человек на мостике были убиты, а лодка получила повреждения и пробоины и в прочном корпусе. В лодку начала поступать вода. Личный состав, находившийся в отсеках, мужественно боролся с поступлением воды, но субмарина начала терять плавучесть и ход. Артиллерийский бой продолжал более 2-х часов. Наши подводники смогли повредить ещё два вражеских корабля. Наконец на «Щ-408» задраили рубочный люк, и подводная лодка ушла на дно с гордо развевающимся военно-морским флагом, что со времен Цусимы означало: «Погибаю, но не сдаюсь!»
После капитуляции Германии из документов немецких противолодочников выяснилось, что акустики вражеских кораблей еще двое суток слышали, как из-под воды доходили до них звуки ударов по металлу: наши подводники пытались заделать пробоины, до последней минуты боролись за жизнь. После гибели «Щ-408» не было в советском ВМФ человека, который не знал бы о подвиге экипажа этой лодки. Не случайно за «Щ-408» укрепилось уважительное название подводного «Варяга». Экипаж капитан-лейтенанта Кузьмина П.С. в количестве 41 человека героически погиб.
Слайд 8
Надо заметить, что ни героический экипаж подводной лодки, ни её командир не были отмечены советскими наградами. Зато король Великобритании Георг VI в 1944 г., посмертно, наградил командира подводной лодки Кузьмина П.С. орденом Британской империи «За заслуги» 5 степени.
Обучающийся:
Приказ, боевая тревога,
Аврал, значит все по местам,
Подводная лодка уходит,
К глубоким и дальним морям!
Мы пили забортную воду,
Таков был морской ритуал,
Прошел это всякий подводник,
Матрос и седой адмирал!
Вот цель и команда "В атаку!",
Механикам "Полный вперед!",
Акустик прикован к приборам,
И в бой наша лодка идет!
Но море порой беспощадно,
Бурлит и штормит океан,
Повсюду торпеды и мины,
Молчит молодой капитан!
Исчезла подводная лодка,
Ушла в свой последний поход,
Сомкнулись суровые волны,
На дне лучший атомоход!
А дома погибших забудут,
Тоскует по сыну лишь мать,
Товарищ супругу долюбит,
Поможет детей воспитать!
Ведущий: 22 апреля 2016 года остов «Щ-408» был обнаружен на дне примерно в 1,5 милях от той точки, которую пеленговали по береговым объектам финны, а 1-2 мая корпус подлодки был обследован участниками экспедиции «Поклон кораблям Великой Победы». По предварительным данным подлодка практически не имеет повреждений, которые можно было бы связать с воздействием глубинных бомб. Корпус субмарины ушел в грунт по ватерлинию и все видимые повреждения относятся к артиллерийскому бою, об интенсивности которого свидетельствует оставленный на мостике ППШ. Все люки в закрытом состоянии, никто из экипажа не делал попыток спастись.
За свою победу страна заплатила огромную цену
Мы гордимся нашими дедами, прадедами. Не забудем их подвиг. Спасибо, за мирное небо!
Слайд 9
Звучит песня День победы
Основные ТТХ АПЛ пр.971:
АПЛ "Тигр", пр. 971 Размеры: 110 х 14 х 9 м
Водоизмещение: 8.140 / 12.770 т
АЭУ: реактор ОК-650Б (190 мВт), 1 турбина мощностью 43.000 л.с.
Скорость: надводная 11,6/ подводная 30 узлов
Грубина погружения рабочая: 520 м
Грубина погружения максимальная: 600 м
Автономность: 100 суток
Экипаж: 73 человека
Вооружение: 4 х 533-мм ТА, 4 х 650-мм ТА (28 ракет, торпед или мин)
Серия:
К-284 "Акула" (1984)
К-263 "Дельфин" (1985)
К-322 "Кашалот" (1986)
К-391 "Братск" (1987)
К-331 "Нарвал" (1989)
К-419 "Морж" (1992)
К-267 "Дракон" (1996)
К-480 "Барс" (1989)
К-317 "Пантера" (1990)
К-461 "Волк" (1992)
К-157 "Вепрь" (1996)
К-328 "Леопард" (1993)
К-154 "Тигр" (1994)
К-335 "Гепард" (1998)
К-337 "Кугуар" (2001)
К-333 "Рысь" (2001)
К-152 "Нерпа" (2002)

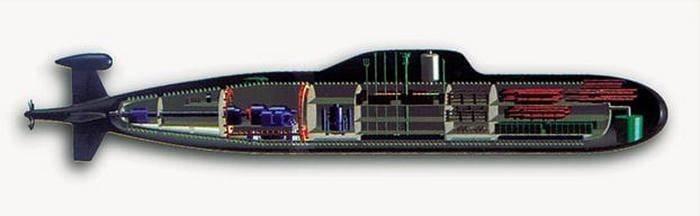

Многоцелевые АПЛ, проект 971 "Щука-Б"
Для расширения фронта строительства многоцелевых подводных лодок третьего поколения в июле 1976 г. было принято решение создать на базе "горьковского" проекта 945 новую, более дешевую АЛЛ, основным отличием которой от своего прототипа должно было стать применение в корпусных конструкциях вместо титанового сплава стали.
Поэтому разработка корабля, получившего проектный номер 971 и шифр "Щука-Б", велась по прежнему тактико-техническому заданию, минуя стадию эскизного проектирования. Особенностью новой АПЛ, разработка которой была поручена ленинградскому СКБ "Малахит", было значительное, приблизительно в пять раз по сравнению с самой совершенной отечественной торпедной лодкой второго поколения, снижение уровня шумности. Этот результат предполагалось достичь за счет реализации более ранних наработок в области повышения скрытности как конструкторского коллектива СКБ (где в начале 70-х гг. разрабатывался проект сверхмалошумной АПЛ), так и ученых ЦНИИ им. академика А. Н. Крылова. Усилия создателей корабля увенчались успехом: по уровню скрытности новый атомоход впервые в истории отечественного подводного кораблестроения превзошел лучший американский аналог - многоцелевую АПЛ третьего поколения "Лос-Анджелес".
АПЛ проекта 971 получила мощное ударное вооружение, значительно превосходящее (по числу и калибру торпедных аппаратов, а также ракетно-торпедному боекомплекту) потенциалы отечественных и зарубежных подводных лодок аналогичного назначения. Как и корабль проекта 945, новая лодка должна была вести борьбу с подводными лодками и корабельными группировками противника, осуществлять минные постановки, вести разведку и участвовать в проведении операций специального назначения. Технический проект "Щуки-Б" был утвержден 13 сентября 1977 г. Однако в дальнейшем он подвергся доработке, вызванной необходимостью "подтянуть" технологический уровень гидроакустического комплекса к уровню американцев, вновь вырвавшихся в этой области вперед. На их лодках третьего поколения (тип "Лос-Анджелес") был установлен ГАК AN/BQQ-5 с цифровой обработкой информации, что обеспечивало значительно более точное выделение полезного сигнала на фоне помех. Другой новой "вводной", обусловившей необходимость внесения изменений в проект, стало требование военных оснастить АПЛ нового поколения стратегическими крылатыми ракетами "Гранат".
В ходе доработки, завершившейся в 1980 г., лодка получила новый цифровой гидроакустический комплекс с повышенными характеристиками, а также систему управления вооружением, допускающую использование крылатых ракет.
В конструкции АПЛ проекта 971 были реализованы такие новаторские решения, как комплексная автоматизация боевых и технических средств, сосредоточение управления кораблем, его оружием и вооружением в едином центре - главном командном пункте (ГКП), применение всплывающей спасательной камеры (которая успешно прошла проверку на лодках 705-го проекта). Подводная лодка 971 -го проекта относится к двухкорпусному типу. Прочный корпус выполнен из высокопрочной стали с пределом текучести 100 кгс/мм. Все основное оборудование, ГКП, боевые посты и рубки размещены в амортизированных зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Амортизация существенно уменьшает акустическое поле корабля, а также позволяет обезопасить экипаж: и оборудование от динамических перегрузок, возникающих при подводных взрывах. Кроме того, блочная компоновка позволила рационализировать процесс строительства корабля:
монтаж оборудования был перенесен из стесненных условий отсека непосредственно в цех, на доступный со всех сторон зональный блок. После завершения монтажа зональный блок "закатывается" в корпус лодки и подсоединяется к магистральным кабелям и трубопроводам корабельных систем.
На АПЛ применена развитая система двухкаскадной амортизации, значительно снижающая структурный шум. Все механизмы размещены на амортизированных фундаментах. Каждый зональный блок изолирован от корпуса АПЛ резинокордными пневматическими амортизаторами, образующими второй каскад виброизоляции. За счет внедрения комплексной автоматизации экипаж лодки удалось сократить до 73 человек (в том числе, 31 офицера) , что почти в два раза меньше численности экипажа американской АПЛ типа "Лос-Анджелес" (141 человек). По сравнению с АПЛ проекта 671РТМ на новом корабле несколько улучшены и условия обитаемости.
Энергетическая установка корабля включает один реактор водо-водяного типа на тепловых нейтронах ОК-650Б (190 мВт) с четырьмя парогенераторами (по два циркуляционных насоса для первого и четвертого контуров, три насоса третьего контура) и паровую одновальную блочную паротурбинную установку с широким резервированием состава механизации. Мощность на валу - 50 000 л. с. Установлены два турбогенератора переменного тока. Для потребителей постоянного тока имеется две группы аккумуляторных батарей и два обратимых преобразователя. Лодка оснащена семилопастным винтом с улучшенными гидроакустическими характеристиками и уменьшенной частотой вращения.
В случае выхода из строя главной энергетической установки для последующего ее ввода предусмотрены аварийные источники электроэнергии и вспомогательные средства движения - два подруливающих устройства с гребными электродвигателями постоянного тока мощностью по 410 л. с., обеспечивающие скорость движения порядка 5 узлов и служащие также для маневрирования на ограниченных акваториях.
На борту корабля имеются два дизель-генератора ДГ-300 с обратимыми преобразователями (2 х 750 л. с.) с запасом топлива на 10 суток работы. Они предназначены для выработки постоянного тока для гребных электродвигателей и переменного - для общекорабельных потребителей.
Гидроакустический комплекс МГК-503 "Скат-КС" с цифровой системой обработки информации имеет мощную систему шумопеленгования и гидролокации. В его состав входит развитая носовая антенна, две бортовые антенны большой протяженности, а также буксируемая протяженная антенна, размещенная в контейнере, расположенном на вертикальном оперении (размеры контейнера значительно больше, чем на АПЛ проекта 671РТМ). Кроме ГАК, АПЛ проекта 971 снабжены высокоэффективной, не имеющей мировых аналогов системой обнаружения подводных лодок и надводных кораблей противника по кильватерному следу (установленная на лодке аппаратура позволяет фиксировать такой след спустя многие часы после прохождения подводной лодки противника).
На корабле установлен навигационный комплекс "Медведица-971", а также комплекс радиосвязи "Молния-М" с системой космической связи "Симфония" и буксируемой антенной.
Торпедо-ракетный комплекс включает четыре торпедных аппарата калибром 533 мм и четыре - 650-миллиметровых ТА (суммарный боекомплект - более 40 единиц средств поражения, в том числе 28 - калибром 533 мм). Он приспособлен для стрельбы крылатыми ракетами "Гранат", подводными ракетами и ракето-торпедами "Шквал", "Водопад" и "Ветер"), а также торпедами и самотранспортирующимися минами. Кроме того, лодка может осуществлять постановки обычных мин. Управление стрельбой крылатыми ракетами "Гранат" осуществляется специальным аппаратным комплексом.
В 90-х гг. на вооружение подводных лодок поступила универсальная глубоководная самонаводящаяся торпеда УГСТ, созданная "НИИ морской теплотехники" и ГНПП "Регион". Она пришла на смену электрической противолодочной торпеде ТЭСТ-71М и скоростной противокорабельной торпеде 53-65К.
В то же время на основании советско-американских договоренностей 1989 г. из состава вооружения многоцелевых АПЛ были исключены системы оружия с ядерным снаряжением - ракето-торпеды "Шквал" и "Водопад" с СБЧ, а также КР типа "Гранат".
Головной атомоход 971-го проекта - К-284 - был заложен на берегах Амура в 1980 г. и вступил в строй 30 декабря 1984 г. Уже в процессе его испытаний было продемонстрировано достижение качественно более высокого уровня акустической скрытности. Уровень шумности К-284 на 12- 15дБ (т. е. в 4-4,5 раза) оказался ниже шумности самой "тихой" отечественной лодки предшествующего поколения - 671РТМ. По натовской классификации новые АПЛ получили обозначение Akula.
После первых "просто Акул" появились корабли, названные на Западе Improved Akula (вероятно, к их числу были отнесены лодки северодвинской постройки, а также последние "комсомольские" корабли). По сравнению со своими предшественниками они имели скрытность лучшую, чем у усовершенствованных лодок типа "Лос-Анджелес" (SSN-688-I) ВМС США.
В 1996 г. в строй вступил подводный крейсер "Вепрь", построенный в Северодвинске. Сохраняя прежние обводы, он имел новые конструкцию прочного корпуса и внутреннюю "начинку". Вновь был сделан серьезный рывок вперед и в области снижения шумности. На Западе этот корабль (а также последующие АПЛ 971-го проекта) назвали Akula-2.
По данным военно-морской разведки США, прочный корпус модернизированного "Барса" имеет вставку длиной 4 м. Дополнительный тоннаж позволил, в частности, оснастить лодку "активными" системами снижения вибрации энергетической установки, практически полностью устранив ее воздействие на корпус корабля. По оценкам американских специалистов, по характеристикам скрытности модернизированная лодка 971-го проекта приближается к уровню американской многоцелевой АПЛ четвертого поколения SSN-21 "Сивулф".
Высокая скрытность и боевая устойчивость дают "Барсам" возможность успешно преодолевать противолодочные рубежи, оборудованные стационарными системами дальнего гидроакустического наблюдения, а также противодействие противолодочных сил. Они могут оперировать в зоне господства противника и наносить по нему чувствительные ракетные и торпедные удары. Вооружение "Барсов" позволяет им бороться с подводными лодками и надводными кораблями, а также с высокой точностью поражать наземные объекты крылатыми ракетами.
По данным ученых из МФТИ, приведенным в брошюре "Будущее стратегических ядерных сил России: дискуссия и аргументы" (Долгопрудный, 1995 г.), даже при самых благоприятных гидрологических условиях, характерных для Баренцевого моря в зимний период (вероятность их возникновения составляет 0,03) АПЛ проекта 971 могут обнаруживаться американскими лодками типа "Лос-Анджелес" с ГАК AN/BQQ-5 на дальности не более 10 км. При менее благоприятных условиях в данном районе Мирового океана обнаружить "Барс" гидроакустическими средствами практически невозможно.
Уместно привести характеристику подводным лодкам 971-го проекта, данную видным американским военно-морским аналитиком Н. Полмаром на слушаниях в комитете по национальной безопасности палаты представителей конгресса США: "Появление подводных лодок типа Akula, а также других русских АПЛ третьего поколения продемонстрировало, что советские кораблестроители ликвидировали разрыв в уровне шумности быстрее, чем ожидалось". Спустя несколько лет, в 1994 г., стало известно, что этот разрыв устранен полностью.
По утверждению представителей ВМС США, на оперативных скоростях порядка 5- 7 узлов шумность лодок типа Improved Akula, фиксировавшаяся средствами гидроакустической разведки, была меньше шумности наиболее совершенных АПЛ ВМС США типа Improved Los Angeles.
По словам начальника оперативного отдела ВМС США адмирала Д. Бурда (Jeremy Boorda), американские корабли оказались не в состоянии сопровождать АПЛ Improved Akula на скоростях менее 6-9 узлов (контакт с новой российской лодкой состоялся весной 1995 г. у восточного побережья США). По мнению адмирала, усовершенствованная АПЛ Akula-2 по характеристикам малошумности соответствует требованиям к лодкам четвертого поколения.
Появление уже после окончания "холодной войны" в составе российского флота новых сверхскрытных атомоходов вызвало серьезную озабоченность в США. В 1991 г. этот вопрос был поднят в конгрессе. На обсуждение американских законодателей было вынесено несколько предложений, направленных на то, чтобы исправить в пользу США сложившееся положение. В соответствии с ними предполагалось, в частности:
- потребовать от нашей страны придать гласности свои долгосрочные программы в области подводного кораблестроения;
- установить для РФ и США согласованные ограничения на количественный состав многоцелевых АПЛ;
- оказать помощь России в переоборудовании верфей, строящих АПЛ, для выпуска невоенной продукции.
К компании по борьбе с российским подводным кораблестроением подключилась и международная неправительственная экологическая организация "Гринпис", активно выступившая за запрещение подводных лодок с ядерными силовыми установками (в первую очередь, разумеется, российских, представляющих, по мнению "зеленых", наибольшую экологическую опасность). С целью "исключения ядерных катастроф", "Гринпис" рекомендовала правительствам западных стран поставить предоставление финансовой помощи России в зависимости от решения этого вопроса.
В настоящее время все многоцелевые атомные подводные лодки 971-го проекта находятся в составе Северного (бухта Ягельная) и Тихоокеанского (Рыбачий) флотов. Они достаточно активно (разумеется, по меркам нынешнего времени) используются для несения боевой службы.
